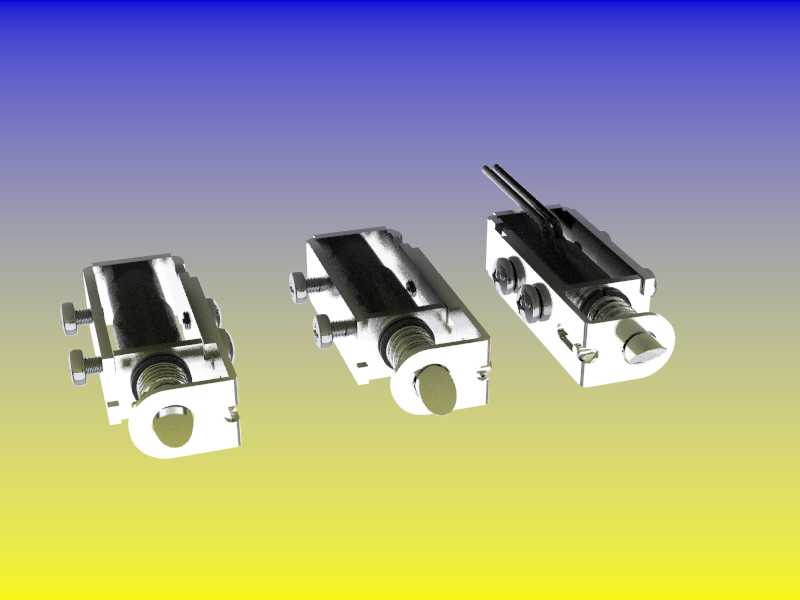

ITS-VEL1510B自锁螺线管结构设计

　　在自动化产线的工位定位、小型机电设备的位置保持、精密测试夹具的快速锁紧场景里，带自锁功能的螺线管是兼顾驱动与位置保持的核心执行部件，这款ITS-VEL1510B规格的自锁螺线管，在常规推拉式螺线管的基础上集成了机械自锁结构，解决了普通螺线管持续通电才能保持位置、发热量大、能耗高的痛点，在需要长时间保持锁紧或伸出位置的工况下，仅需瞬时通电极性相反的电信号即可完成解锁或动作切换，位置保持阶段完全依靠机械结构锁止，无需持续供电，大幅降低了长时间工作的线圈温升，也避免了断电后位置偏移引发的设备故障。从结构设计逻辑来看，这款螺线管采用框架式导磁外壳结构，外壳同时作为磁路的导磁载体，既提升了磁通量的利用率，也为内部线圈、动铁芯、

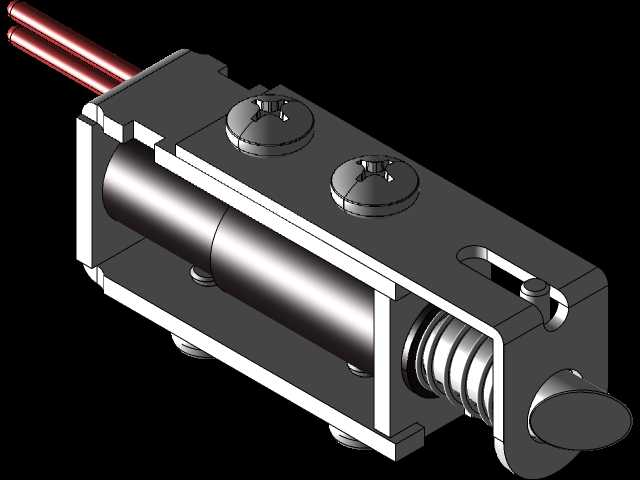

　　自锁机构提供了安装基准与防护，动铁芯采用高导磁软磁材料加工，表面做了耐磨镀层处理，降低往复运动过程中的磨损量，延长部件的工作寿命。自锁机构集成在动铁芯的输出端侧，采用钢珠卡位式的锁止结构，当动铁芯运动到设定的锁止位置时，卡位钢珠在弹性部件的推动下卡入动铁芯对应的环形卡槽内，实现无供电状态下的位置锁止，解锁时依靠线圈产生的反向磁推力推动解锁套环移动，释放卡位钢珠，动铁芯即可在复位弹簧的作用下回到初始位置，整个锁止与解锁的动作响应时间控制在十毫秒级，完全满足高速自动化工位的动作节拍要求。从安装边界来看，这款螺线管的主体为矩形截面结构，侧面预留了两个贯通的安装孔位，可通过螺栓直接固定在设备的安装基板上，安装孔的中心距、

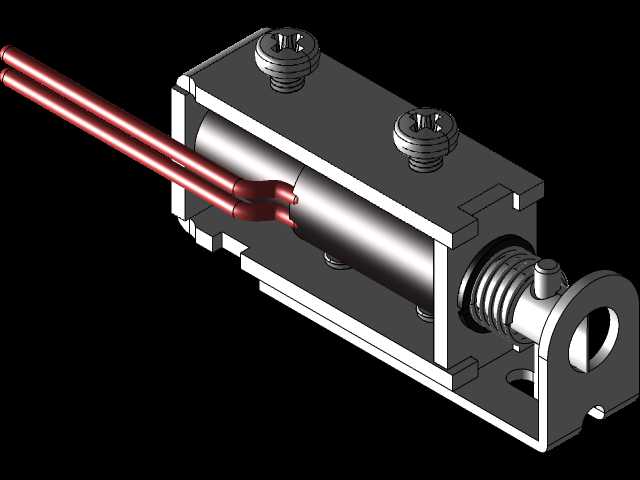

　　孔径都做了标准化适配，可直接替换同规格的常规推拉螺线管，不需要额外修改安装基板的孔位设计；输出端的推杆为扁位结构，避免推杆在往复运动过程中发生周向转动，保证连接的负载部件运动方向精准，不会出现偏卡问题。在实际选型适配过程中，需要重点关注安装空间的预留，除了主体的安装尺寸外，需要在推杆伸出方向预留足够的行程空间，同时在接线侧预留线缆弯折的空间，避免线缆被运动部件剐蹭；这款螺线管的自锁力可以满足常规小型夹具锁紧、工位挡料、测试探针顶出保持的负载要求，不需要额外增加锁紧辅助机构，能够简化整套执行机构的结构设计，减少设备的零部件数量，降低装配与后期维护的成本。在磁路设计上，线圈采用耐高温漆包线多层绕制，骨架采用耐高温工程塑料注塑成型，能够承受瞬时大电流的冲击，不会出现骨架融化、线圈短路的问题，导磁部件之间的配合间隙控制在极小的范围内，减少磁漏，提升电磁推力的转化效率，在额定电压驱动下，初始推力能够克服复位弹簧力、负载阻力与机构摩擦力，保证动作顺畅到位，不会出现卡滞、动作不到位的问题。在实际应用场景中，这类自锁螺线管常被用在3C产品的自动化测试夹具上，完成测试探针的伸出锁止，测试过程中不需要持续给螺线管供电，避免线圈发热影响测试工位的温度稳定性，保证测试精度；也会用在小型自动化设备的安全门联锁结构上，设备运行过程中自锁结构保持锁止状态，即使出现意外断电的情况，安全门也不会被意外打开，提升设备的安全防护等级；在物流分拣设备的摆杆驱动机构中，

　　这款自锁螺线管可以保持摆杆的挡料位置，不需要持续通电，降低分拣设备的整体能耗，也减少了线圈长期通电带来的故障隐患。设计这款螺线管的三维模型时，需要重点还原内部自锁机构的配合关系，包括钢珠的卡位位置、解锁套环的运动行程、动铁芯的运动极限位置，在装配过程中需要验证各运动部件之间不存在干涉，尤其是动铁芯往复运动过程中，自锁钢珠的活动间隙要控制在合理范围，间隙过大会导致锁止位置晃动，间隙过小会出现解锁卡滞的问题；同时要还原外壳上的安装孔位、出线口位置、输出推杆的扁位结构，保证模型导入到设备整体装配中时，能够直接完成虚拟装配，验证安装空间是否充足，与周边部件是否存在干涉，提前发现设计中的问题，减少实际加工装配过程中的改模成本。
