PCB基底4x3圆顶薄膜按键输入模组

　　在工业控制终端、小型嵌入式设备、门禁密码输入面板、简易仪器操作端这类需要紧凑输入模块的场景里，这类基于PCB的薄膜键盘是非常常见的输入部件，相比独立按键焊接的方案，它的集成度更高，装配工序更简单，整体厚度更薄，很适合对安装空间有严格限制的小型设备使用。

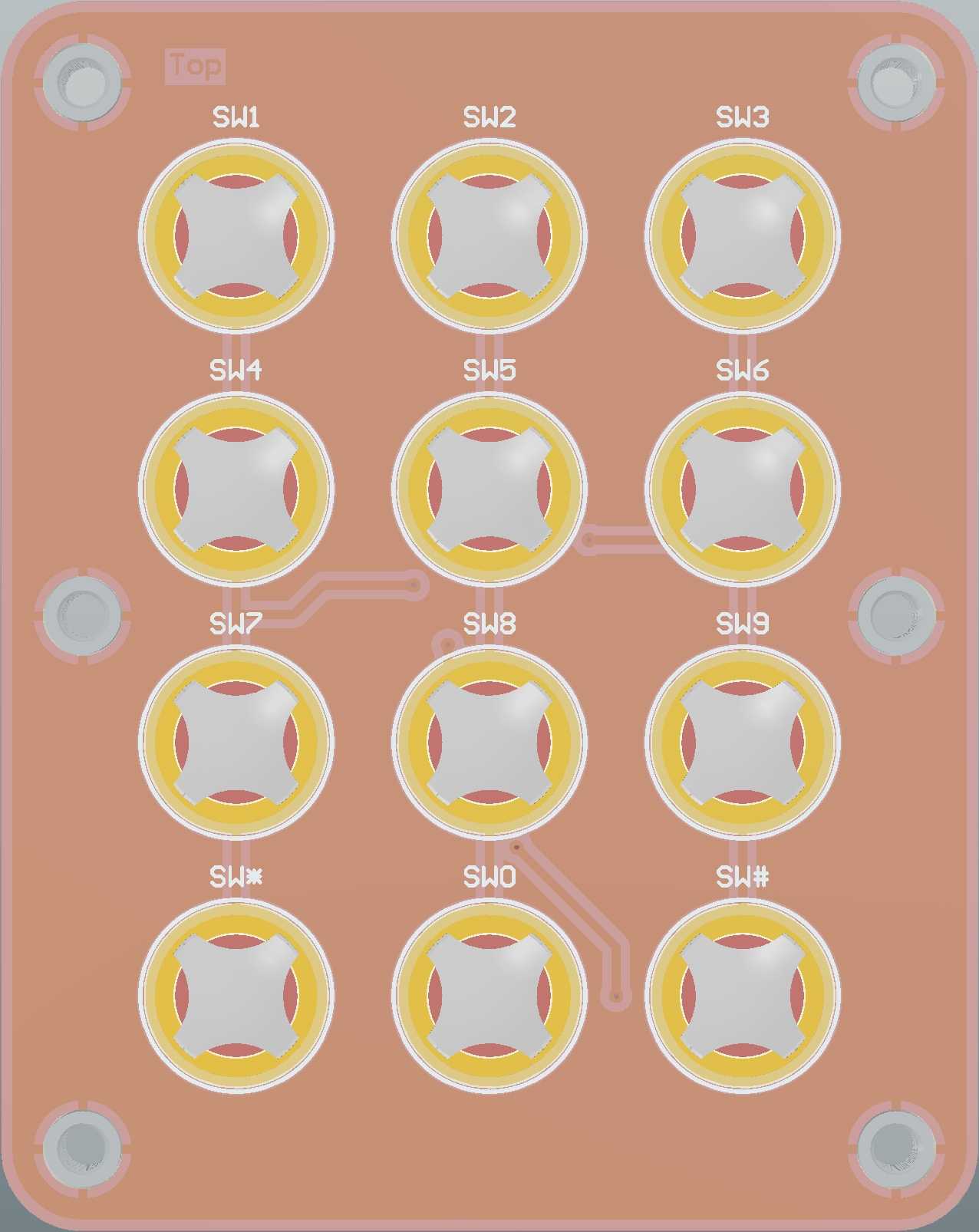

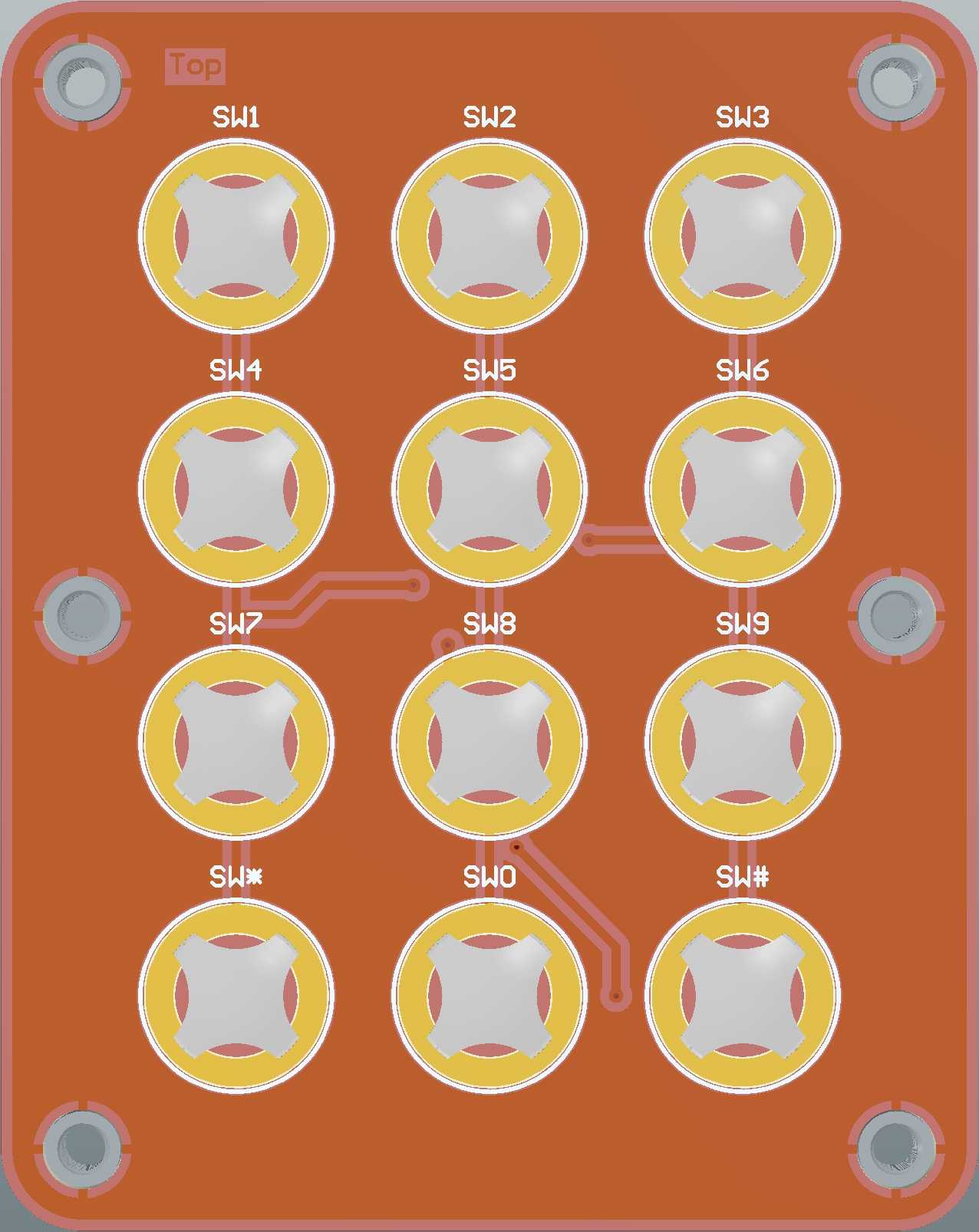

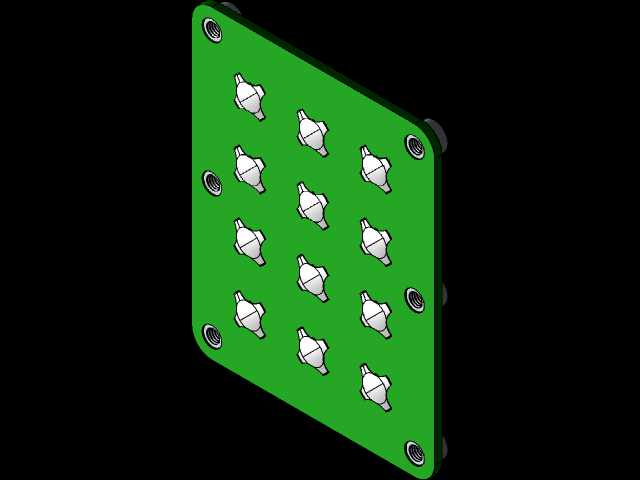

　　这款按键模组采用4行3列的矩阵布局，一共12个按键，包含0-9十个数字按键以及*、#两个功能按键，完全覆盖数字密码输入、简易参数设置这类场景的输入需求，不需要额外扩展按键就能完成基础的数字交互操作。按键采用圆顶开关结构，也就是行业里常说的金属弹片按键，按压的时候有清晰的段落反馈，操作者不用看按键也能通过触感确认按压触发，避免误触，这种结构的按键寿命普遍能达到百万次级别，能满足常规工业设备长期使用的可靠性要求，不会因为频繁按压出现接触不良或者反馈失效的问题。

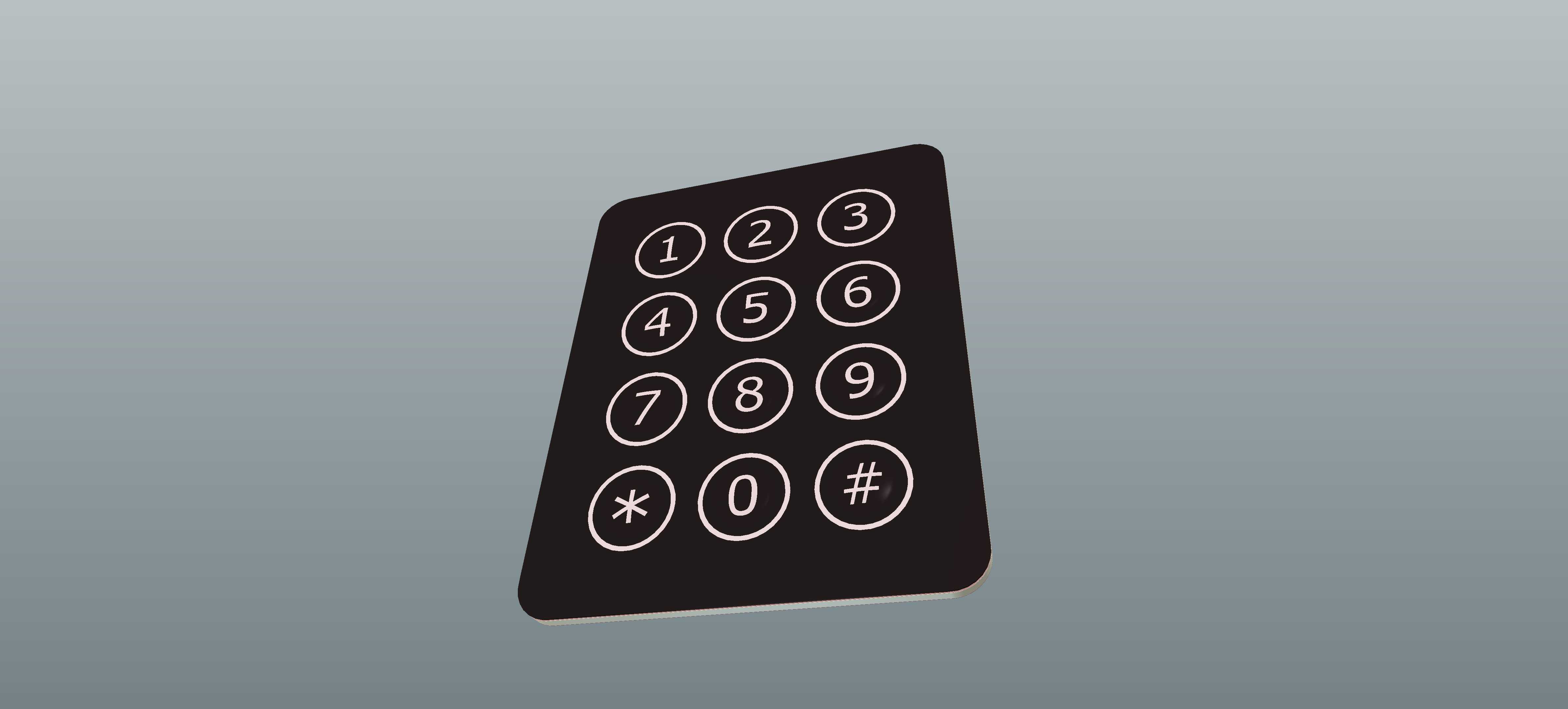

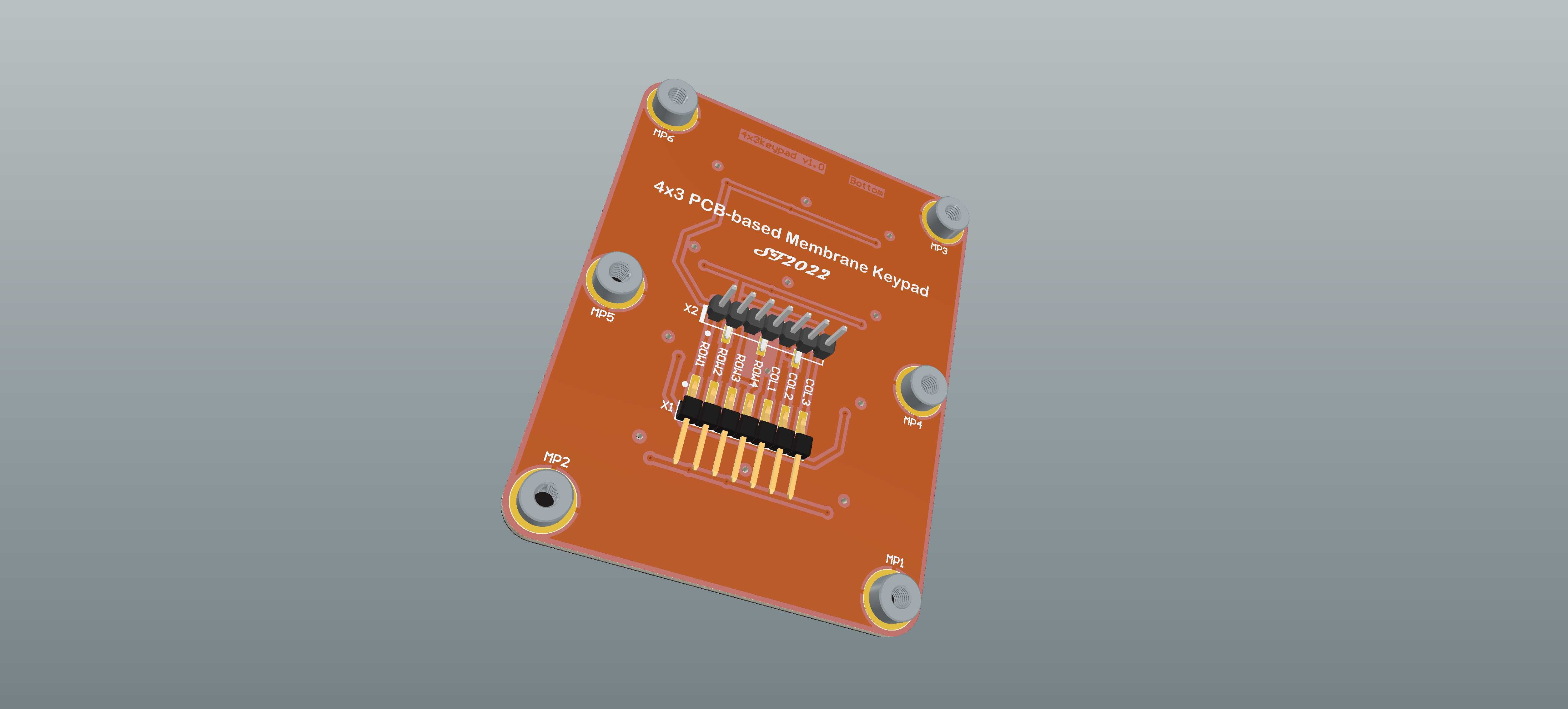

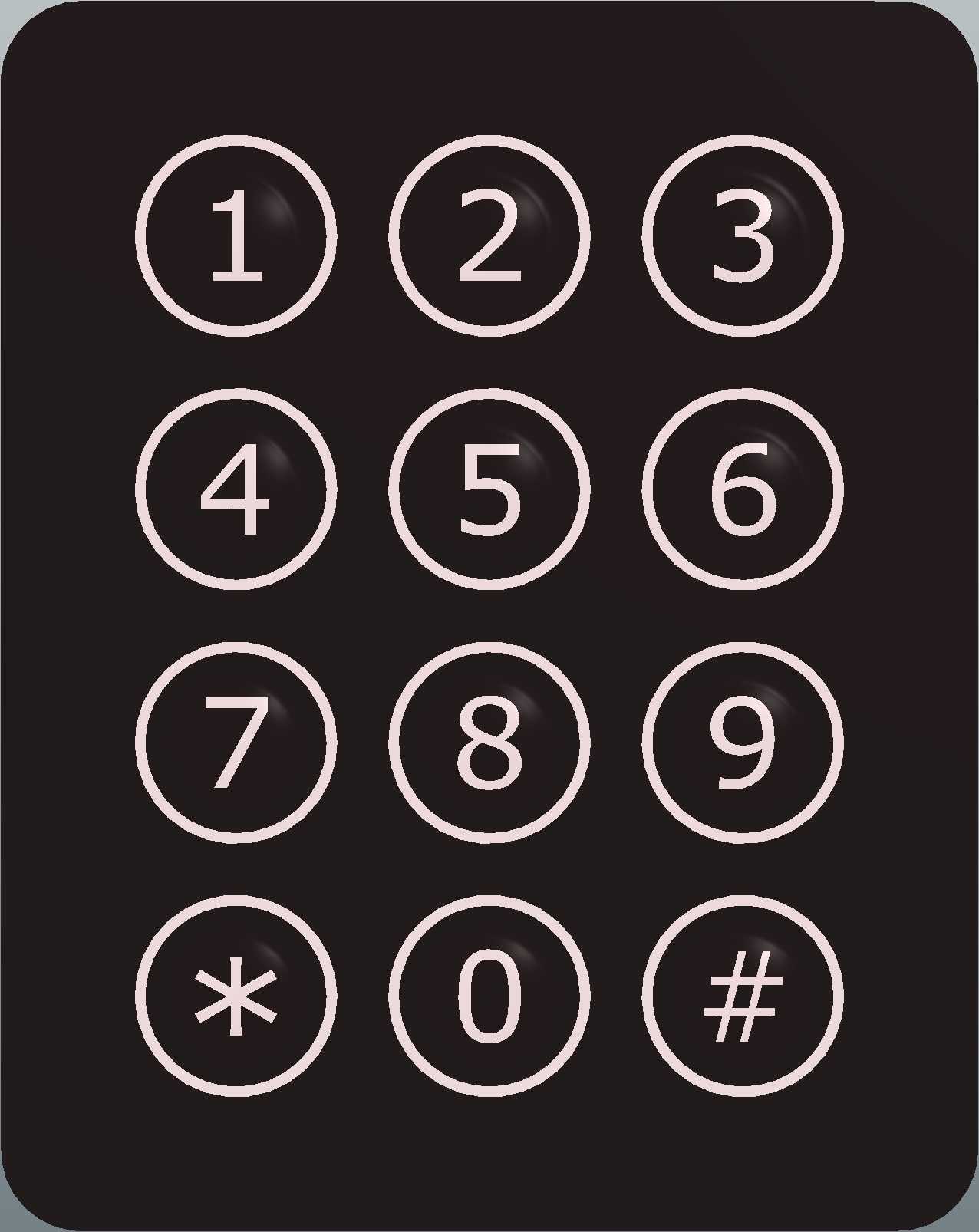

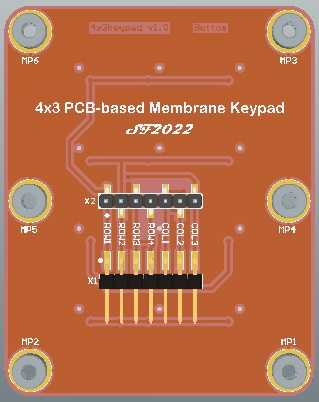

　　设计上直接以PCB作为基底，省去了额外的按键支撑板，薄膜层直接贴合在PCB表面，自定义的图形印刷层直接标注按键字符，不需要额外粘贴键帽标识，长期使用也不会出现字符磨损脱落的情况，表层的薄膜还能起到防尘防泼溅的作用，在多尘、有少量液体飞溅的车间场景里也能稳定工作，不会像普通独立按键那样容易因为进灰导致触点氧化失效。底部的连接器做了两种出线方向的设计，分别对应水平直插和垂直直插的安装需求，结构设计人员在做整机布局的时候，可以根据主板的安装位置、内部走线的空间情况选择对应的连接方向，不用额外弯折FPC排线或者飞线，能减少装配时的线束处理工作量，也能避免线束弯折带来的接触可靠性问题。

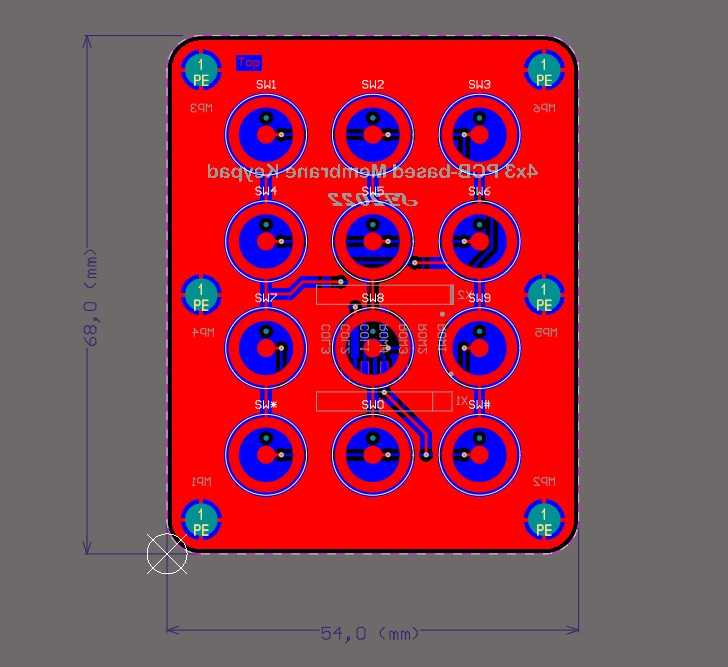

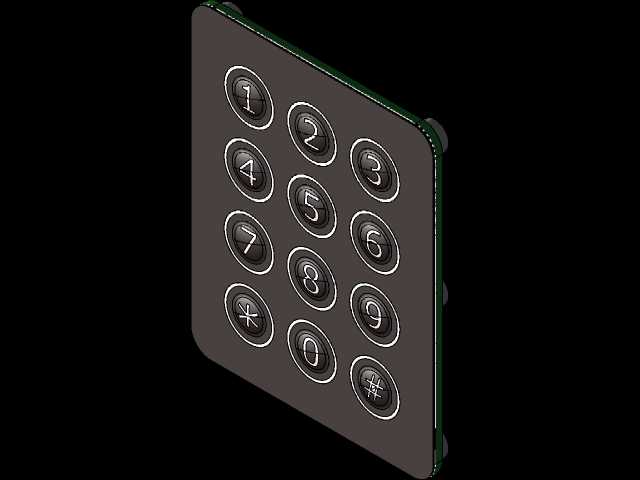

　　从安装边界来看，整个模组的外形是带圆角的矩形结构，没有突出的外沿结构，安装的时候只需要在设备面板上开出对应尺寸的矩形安装孔，通过背面的双面胶或者周边的定位柱就能完成固定，不需要额外设计复杂的固定结构，整体厚度控制在几毫米的级别，不会占用设备内部过多的纵深空间，哪怕是手持类的小型检测设备、便携式数据采集终端，也能轻松嵌入安装。按键的排布间距符合常规的人体操作习惯，单个按键的触压区域大小刚好适合指尖按压，相邻按键之间的间距足够，正常操作的时候不容易误碰到相邻按键，哪怕是戴薄劳保手套操作也能准确按到目标按键。

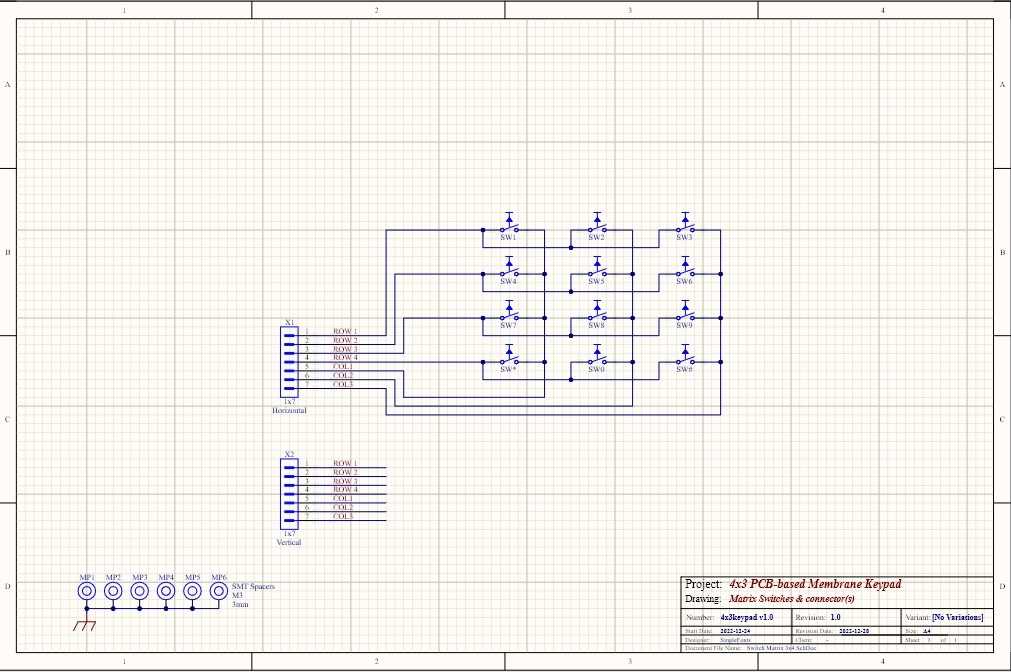

　　在电路设计层面，矩阵式的布线直接在PCB内层完成，不需要额外飞线，输出引脚直接集成在板边连接器上，和主控板连接的时候只需要对应插上排线就能完成电路连接，不需要逐点焊接，能大幅提升整机装配的效率，也能减少手工焊接带来的虚焊隐患。表层的薄膜覆盖层和PCB之间采用全贴合工艺，没有缝隙，日常清洁的时候可以直接用湿布擦拭表面，不用担心液体渗入电路部分造成短路，很适合在公共区域的自助设备、工业现场的操作终端这类需要经常清洁、使用环境相对复杂的场景使用。

　　相比传统的硅胶按键+塑胶键帽的结构，这种薄膜键盘的零件数量更少，整体重量更轻，批量生产的时候一致性更好，不会出现单个键帽装配歪斜、弹力不一致的问题，长期使用的维护成本更低，一旦出现按键触发异常，直接整体更换模组即可，不需要拆解逐个更换按键，售后维护的效率更高。对于结构设计人员来说，这类标准化的集成按键模组不需要从零开始设计按键结构、开模做键帽和硅胶垫，直接选用成熟的模组嵌入安装即可，能大幅缩短产品的开发周期，减少结构开模的成本投入，同时成熟的按键结构也能规避自主设计按键可能出现的手感不一致、寿命不达标、密封性能不足这类常见问题。
