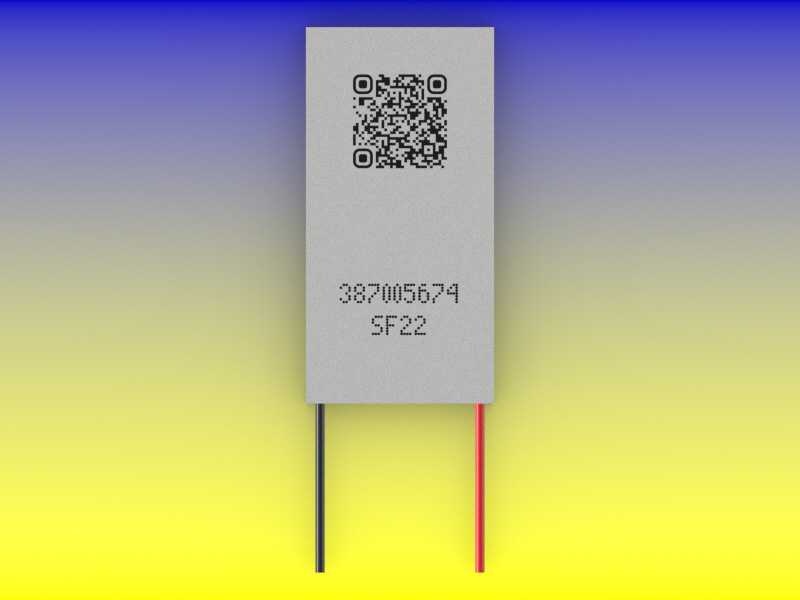

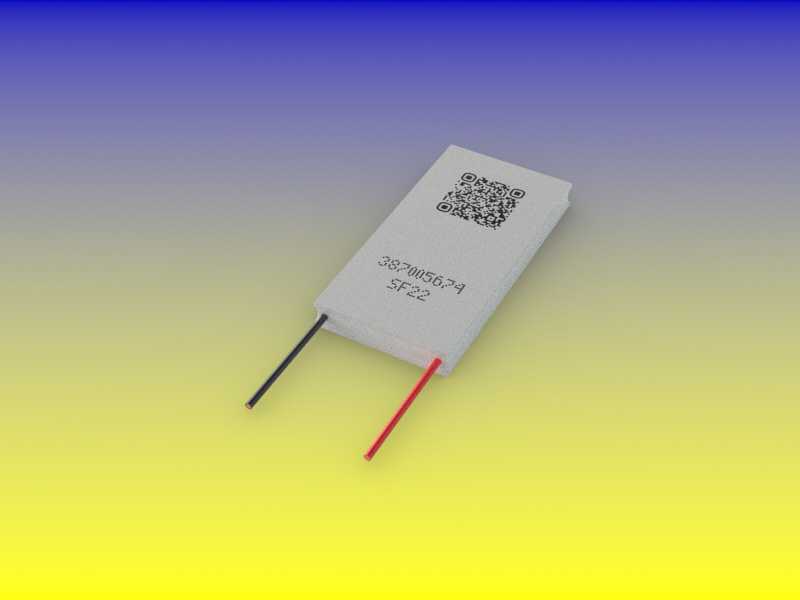

带硅胶密封结构的热电珀耳帖温控元件

　　在各类需要精准控温的小型设备结构设计中，热电温控元件的选型与安装适配一直是结构工程师需要重点考量的环节，这类基于珀耳帖效应工作的半导体元件，不需要复杂的冷媒循环管路，仅通过直流供电就能实现冷面与热面的温差传递，在便携医疗设备、小型光学检测仪器、精密电子温控仓、桌面级恒温实验装置这类空间紧凑、控温精度要求高的场景中应用十分广泛。不同于常规裸露陶瓷基板的热电元件，这款带周边硅胶密封的结构设计，首先解决了常规热电元件在多凝露、少量粉尘飞溅工况下的绝缘防护问题，很多工程师在做小型温控结构时都遇到过，热电元件工作时冷面温度低于环境露点，表面会凝结水珠，常规无密封的元件边缘半导体晶粒容易被凝露侵蚀，长期使用会出现绝缘下降、性能衰减的问题，

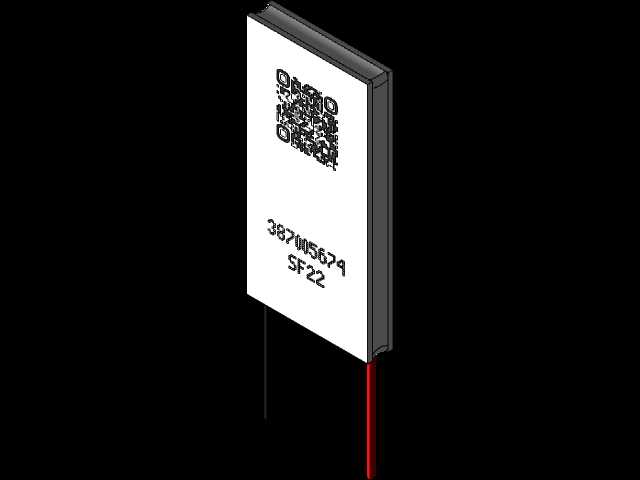

　　周边包覆的硅胶层能在元件安装完成后，配合安装面的密封胶圈形成完整的防护边界，阻挡凝露、粉尘侵入元件内部的半导体晶粒与导电连接层，大幅提升元件在非完全干燥工况下的使用寿命。从设计适配的角度看，这款元件的外形尺寸控制在40.0×20.0×4.2mm，属于小功率温控场景常用的规格区间，厚度方向4.2mm的尺寸包含了两侧陶瓷基板、内部半导体晶粒层以及周边密封硅胶的厚度，在做安装槽设计时，槽体深度需要预留0.1-0.2mm的压缩余量，配合冷面的导热硅脂、热面的导热垫片使用时，能保证元件两面与冷端换热块、热端散热座的充分贴合，避免出现接触热阻过大导致的温控效率下降问题。元件引出的两根不同极性的引脚，分别对应直流供电的正负极，

　　接线时需要注意极性反向会导致冷热面互换，在结构布局时要给引脚预留足够的弯折空间，避免引脚根部反复受力出现断线，周边的硅胶密封层同时也能对引脚根部起到应力缓冲作用，减少安装、使用过程中引脚受外力拉扯导致的内部连接断裂风险。在实际设备装配过程中，这类密封型热电元件的安装压紧力需要控制在合理区间，不同于无密封元件直接压合陶瓷基板的受力方式，周边硅胶层的存在要求压紧力均匀分布在元件四周的安装边框上，不能直接单点施压在陶瓷基板中心，避免压力不均导致陶瓷基板碎裂，同时压紧力不能过大，防止硅胶层过度压缩后厚度变化导致内部晶粒受力异常，影响制冷制热性能。从换热匹配的角度看，这个尺寸规格的热电元件，热端需要匹配对应热阻的散热结构，

　　自然对流场景下需要搭配足够换热面积的铝制散热鳍片，强制风冷场景下可以适当缩小散热体积，若用于低温差控温场景，热端散热余量预留15%-20%即可满足长期稳定运行的需求，冷面侧通常需要搭配导热良好的金属均温块，将冷量均匀传递到需要控温的目标区域，避免局部温差过大影响控温精度。很多初次接触热电温控结构设计的工程师，容易忽略元件周边密封结构的安装配合公差，若安装槽的开口尺寸与元件外形配合过紧，会挤压周边的硅胶层导致元件整体变形，进而使内部半导体晶粒与导电片的接触出现间隙，增大元件内阻，严重时甚至会导致元件直接失效，因此在做三维结构建模时，需要准确还原元件周边硅胶层的外形轮廓、引脚的伸出长度与直径，在装配验证阶段重点检查元件装入安装槽后，硅胶层的压缩量是否均匀，引脚是否与周边结构件存在干涉，供电接线后是否存在拉扯应力。这类带密封结构的热电元件，相比常规无密封的同规格元件，在便携类温控设备中的适配性更强，不需要额外在元件周边打密封胶做防护，减少了装配工序中的点胶、等待固化的流程，同时也避免了点胶量控制不当导致的胶水溢到冷热面换热区域、增大接触热阻的问题。在做设备可靠性验证时，这类密封结构的元件可以通过常规的温循、凝露测试，不需要额外增加防护结构，能有效缩小整个温控模块的整体体积，对于内部空间寸土寸金的便携设备来说，这类集成化密封的元件能大幅降低结构设计的复杂度，减少不必要的防护零件数量，降低整体装配成本。
