物联网迷你开发板XIAO-ESP32-C3结构设计

　　在嵌入式硬件选型与结构适配工作中，这类超小型物联网开发板的三维建模精度，直接决定了后续载板设计、外壳适配、产线工装定位的落地可行性，很多工程师在做小型智能终端集成时，往往会忽略核心控制板的安装公差预留，导致后期打样出现接口对位偏移、固定孔位错位、屏蔽罩干涉等问题，反而拖慢整体项目进度。

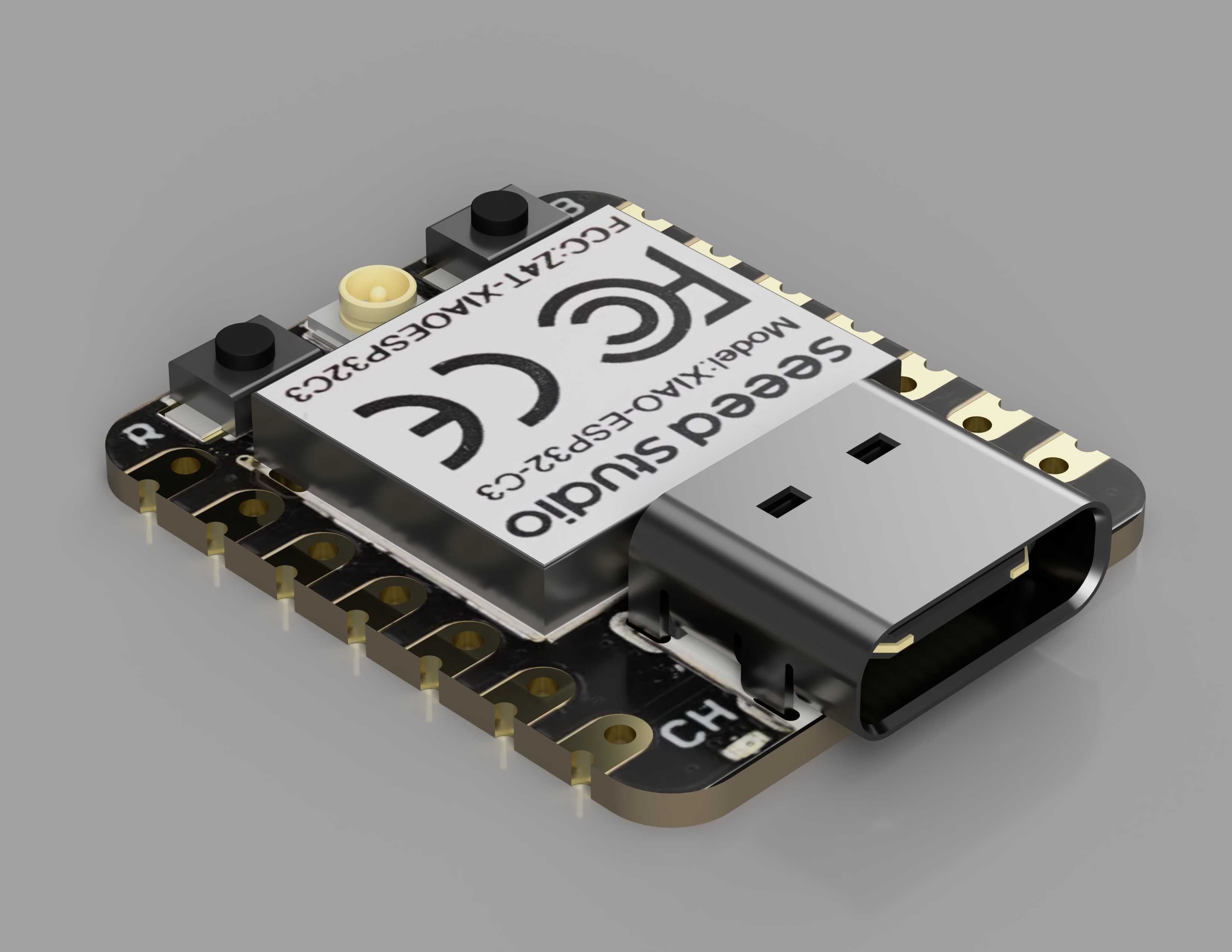

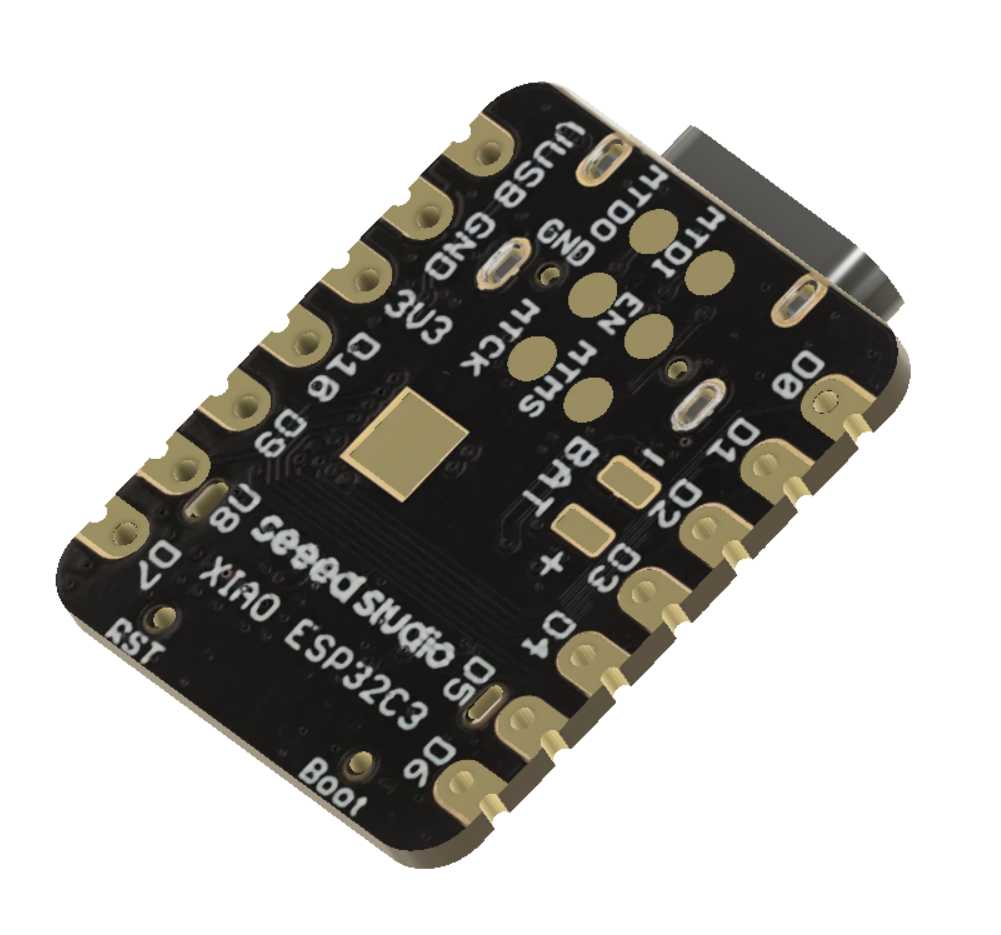

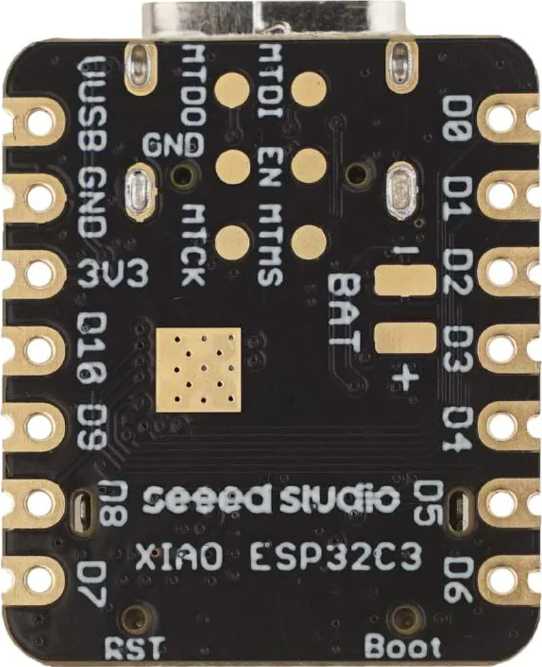

　　这款开发板采用板载USB Type-C接口作为供电与程序烧录接口，接口伸出板边的尺寸经过反复校核，在做外壳开口设计时，不需要额外预留过大的避让空间，接口端面与板边的齐平度控制在常规SMT工艺的公差范围内，做嵌入式安装时，Type-C公头插入后的啮合长度不会超出板体背面的预留区域，适合集成到空间极度受限的智能传感器节点、可穿戴采集终端、小型物联网网关类产品中。板体两侧采用半孔焊盘设计，也就是常说的邮票孔工艺，所有IO引脚沿板体长边两侧排布，引脚间距符合常规表面贴装工艺要求，在做载板焊接设计时，焊盘尺寸需要比板上半孔直径大0.2mm左右，既能保证焊接浸润性，也能避免连锡风险，不需要额外设计插件固定结构，直接通过回流焊就能完成板对板连接，大幅缩小整体产品的组装体积。

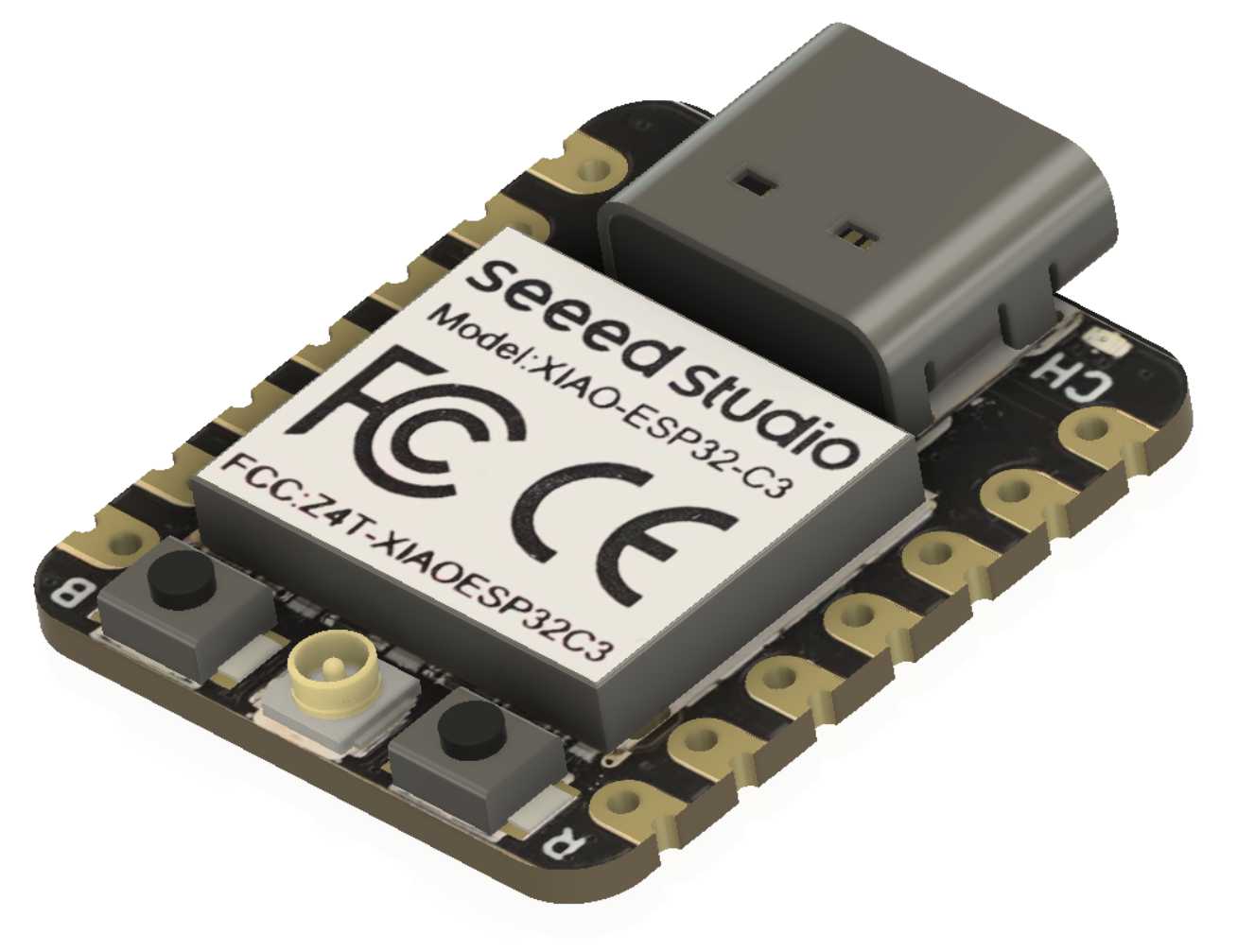

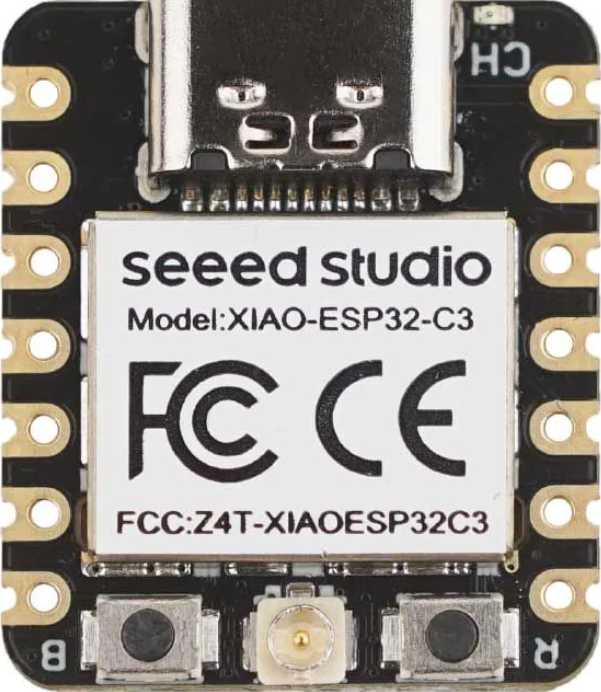

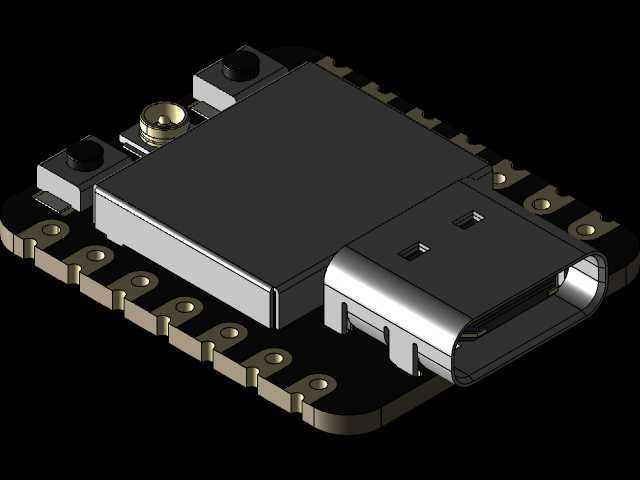

　　板上主要器件的布局经过实际测绘还原，主SoC芯片位于板体中部，上方覆盖金属屏蔽罩，建模时特意修正了原厂初始图纸中屏蔽罩的位置偏差，实际屏蔽罩在X、Y两个轴向上相对板体基准边偏移约0.2mm，Z向高度与实测值完全一致，在做外壳内部避让设计时，不能直接套用器件手册的标称尺寸，必须按照实际装配后的偏移量预留空间，否则很容易出现屏蔽罩顶到外壳内壁、或者挤压到内部排线的问题。板载的两个功能按键分别位于板体一角，按键的按压行程、键帽高出板体的高度都按照实际样品还原，做外壳按键开孔时，按键中心与外壳按键凸台的同轴度要控制在0.15mm以内，保证按压手感的同时不会出现卡键问题。板上的复位按键与BOOT按键的位置避开了常用的安装固定区域，即使在板体四个角设计固定柱，也不会干涉按键的正常操作。

　　从安装边界来看，这款开发板的整体外形为长条形，四个角做了小半径圆角处理，板厚符合常规FR-4板材的1.6mm标准厚度，在设计安装槽位时，槽体深度要比板厚多预留0.3mm的余量，用来容纳焊盘背面突出的焊锡高度，避免板体安装后出现翘起。板上的两个固定孔位于板体两端，孔位的中心距经过实测校准，在做工装定位或者外壳固定柱设计时，柱体直径要比固定孔小0.1mm，方便装配同时不会出现板体晃动。需要注意的是，板载USB接口的金属外壳会突出板体背面约0.8mm，在设计载板或者安装基面时，对应位置要挖设避让槽，不能直接让板体贴紧基面安装，否则会顶起Type-C接口导致焊接应力过大，长期使用可能出现接口脱焊的问题。

　　在实际行业应用中，这款开发板常被用于工业现场的小型数据采集节点，比如搭配温湿度、振动传感器做设备状态监测，因为自身体积极小，可以直接集成到传感器外壳内部，不需要额外设计控制板安装空间；也常被用于消费类智能硬件的原型验证，比如小型智能开关、环境检测摆件、可穿戴交互设备，工程师可以直接基于这个成熟的核心板做外围功能扩展，不需要从头完成射频部分的Layout，大幅缩短研发周期。在做这类集成设计时，三维模型的精度直接决定了结构评审的效率，不需要反复打样测量核心板的尺寸，就能提前完成外壳、载板的协同设计，提前排查器件干涉、接口对位、安装空间不足等常见问题。建模过程中针对容易出现公差累积的位置，比如接口位置、屏蔽罩高度、按键突出量、固定孔位都做了单独的尺寸校核，还原了实际量产板件的真实装配状态，而不是单纯基于器件手册的理想尺寸搭建模型，避免设计阶段的尺寸偏差传递到后续加工环节。另外板上的LED指示灯位置也做了准确还原，指示灯位于板体边缘，在做外壳导光结构设计时，可以直接对准灯位设计导光柱，不需要反复调整导光柱的位置角度，保证指示灯的可视效果。
