带密封边珀耳帖热电制冷模块结构

　　在精密温控设备的结构设计环节，半导体制冷组件的选型与适配往往是决定整机温控精度的核心要素，这款带周边硅胶密封结构的热电珀耳帖模块，就是针对小空间精准控温场景开发的核心温控执行部件。从实际应用场景来看，这类制冷模块常被嵌入到小型分析仪器的样品仓温控单元、工业相机的成像芯片散热组件、高精度激光模组的恒温基座、便携医疗设备的试剂温控腔等对安装空间、温控响应速度有严格要求的结构中，相比传统压缩机制冷单元，它不需要复杂的冷媒管路与压缩机安装位，仅需直流供电即可实现冷面与热面的温差传导，非常适合集成到空间紧凑的台式或便携设备内部。

　　从功能特性层面来看，这款模块采用周边硅胶密封的结构设计，完全区别于常规无密封的裸片式制冷片，硅胶密封边可以在模块安装到设备基座后，有效阻隔外界环境中的水汽、粉尘沿模块边缘渗入冷面与热面的夹层，避免长期使用过程中因温差结露导致的内部电路腐蚀、陶瓷基板分层等失效问题，大幅提升模块在高湿工况下的使用寿命。模块的供电适配常规低压直流回路，额定工作电压下可实现稳定的热流传导，最大载流能力可以满足中小功率制冷场景的热负载搬运需求，不需要额外配置大电流驱动回路，常规的直流温控驱动板即可完成驱动匹配。

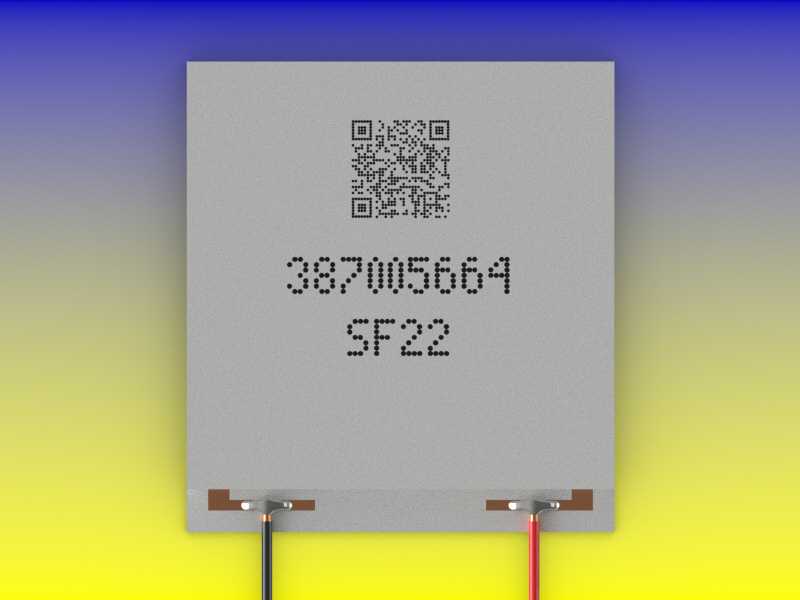

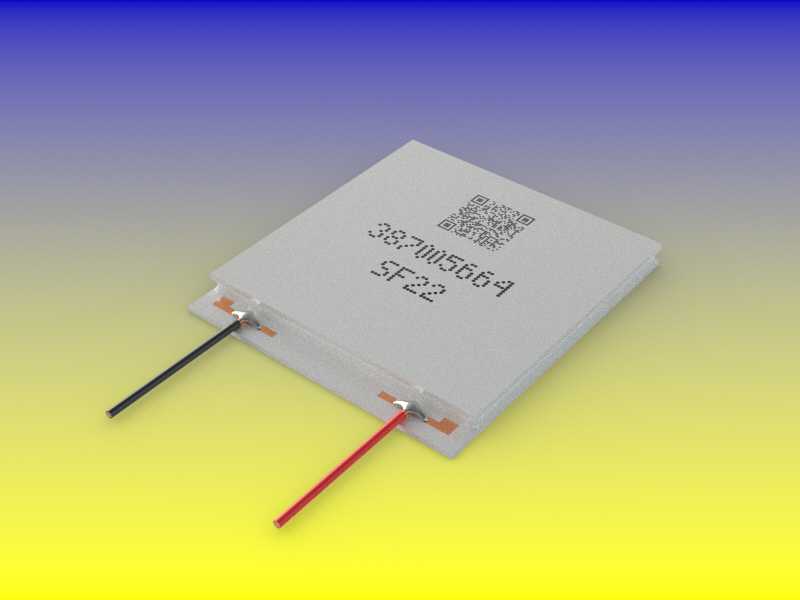

　　在设计思路上，这款模块采用了标准的方形平板式结构布局，上下两层为高导热陶瓷基板作为结构支撑与绝缘层，内部排布温差电偶对，两根引出线分别从模块侧边引出，红黑分色对应正负极，避免安装过程中出现极性接反的问题。周边的硅胶密封层采用与基板齐平的包覆设计，不会额外增加模块的整体厚度，安装时可以直接在密封层表面涂抹薄层导热硅脂，既可以提升与安装基座的贴合度，也能进一步强化边缘的密封效果。引出线的出线位置做了局部应力释放设计，避免安装或设备运输过程中拉扯引线导致内部焊点脱开，提升结构可靠性。

　　从外形尺寸与安装边界来看，这款模块的平面轮廓尺寸为40.0mm×44.0mm，整体厚度仅3.3mm，属于薄型平板制冷元件，安装时不需要在设备基座上预留很深的嵌装槽，仅需在安装面加工出对应平面尺寸的贴合区域，保证平面度在0.02mm以内即可，避免因安装面不平整导致陶瓷基板受力碎裂。安装固定时不建议采用螺丝直接压紧模块本体，可通过周边的压条结构作用在密封边外侧区域，压紧力控制在合理区间，避免压力过大导致内部电偶对碎裂。引线出线方向可根据设备内部走线需求在建模时调整出线位置，预留足够的引线弯折半径，避免引线根部过度弯折导致绝缘层破损。在热端散热匹配上，需要根据模块的最大制冷功率配置对应散热能力的铝制散热翅片或水冷冷板，保证热端热量可以及时导出，避免热端积热导致制冷效率骤降甚至模块烧毁。对于结构设计从业者来说，在集成这类模块时，还需要在冷面与被温控部件之间添加高导热系数的导热垫，降低接触热阻，同时要在模块周边设计凝水导流结构，即使有少量结露也可以沿导流槽排出设备内部，避免凝水影响其他电子元件的正常工作。
