带硅胶密封边的方形热电珀耳帖制冷元件

　　在做小型温控设备的结构布局时，热电制冷元件的选型和安装边界确认是绕不开的环节，这类珀耳帖模块不需要制冷剂，靠直流电驱动就能实现端面的热量转移，在小空间精准控温场景里的适配性远高于传统压缩制冷方案。这次建模还原的这款方形热电模块，核心应用场景覆盖了桌面级恒温实验台、小型医疗冷藏模块、精密电子元件散热组件、车载迷你制冷舱这类对安装空间有严格限制的设备，很多做小型温控装置的结构工程师在选型时，会优先考虑这类自带密封边的模块，避免安装过程中水汽渗入陶瓷基板缝隙导致内部半导体晶粒失效。

　　从实际使用的角度看，这款元件的核心功能是通过通入的直流电流实现冷热端面的热量泵送，通电后两个陶瓷端面会快速形成稳定温差，既可以在需要低温的场景下给目标器件持续导走热量，也能通过电流反向实现小范围加热，在需要双向控温的装置里能省掉单独的加热组件，简化整体结构。建模过程中首先还原了模块的层叠结构：上下两层是高平整度的氧化铝陶瓷基板，作为绝缘和热传导的基础载体，中间排布的是阵列化的半导体温差电偶，通过导流片串联形成完整的电流回路，外围包裹的硅胶密封边是这款元件的设计亮点，在实际装配时，密封边可以填补模块与安装槽之间的微小缝隙，阻挡环境中的凝露进入模块内部，同时也能缓冲冷热循环带来的微小形变应力，避免陶瓷基板受应力开裂。

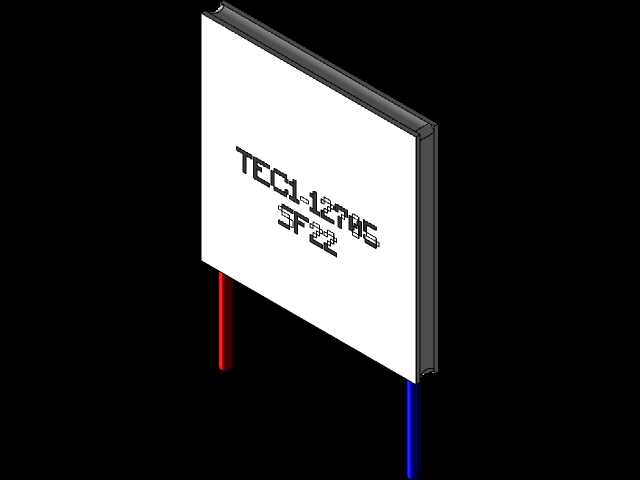

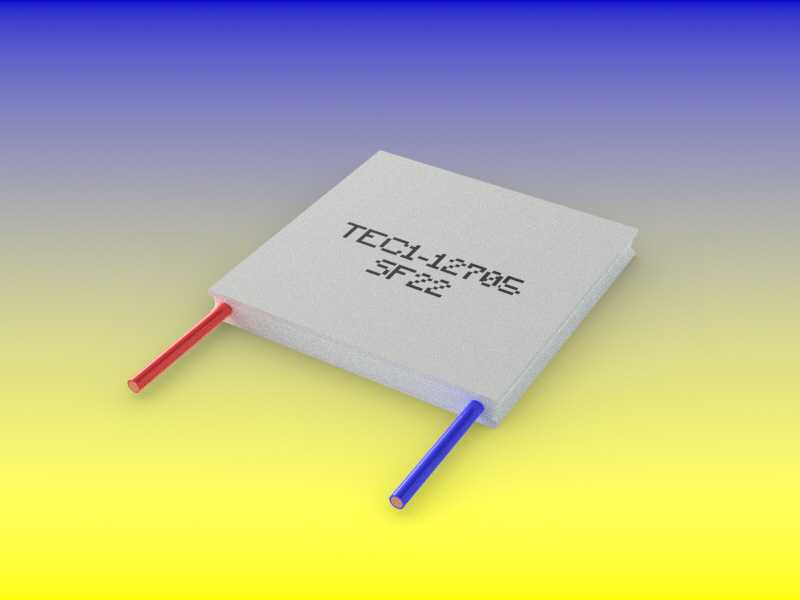

　　做结构设计时最需要关注的就是安装边界尺寸，这款元件的外形为标准正方形，长宽尺寸均为40mm，整体厚度仅4.2mm，在布局时只需要在安装位预留出对应大小的平整贴合面即可，不需要额外预留侧边的操作空间，非常适合堆叠式的紧凑结构设计。出线端的两根引线分别对应正负极，建模时还原了引线的出线位置和线径，在做结构走线槽设计时，可以直接根据模型的出线位置预留走线空间，避免装配时引线被挤压弯折导致内部断线。实际选型搭配时，冷端需要贴合高导热系数的铝制或者铜制冷头，热端必须搭配足够散热能力的风冷或者液冷散热组件，否则热端热量堆积会直接导致制冷效率骤降，甚至因为过热损坏内部的半导体晶粒。

　　从设计思路上看，这款模块的方形结构是为了最大化贴合常见的方形散热器件和被冷却目标，相比异形结构的制冷片，方形的安装适配性更强，不需要定制特殊形状的固定压片，用标准的压条或者周边螺丝固定就能实现均匀的压力贴合，保证冷热端面的热传导效率。4.2mm的厚度设计也平衡了结构强度和温差性能，过薄的模块容易在安装压紧时出现陶瓷碎裂，过厚则会增加冷热端之间的热传导损耗，降低整体的制冷效率。外围的硅胶密封边除了密封防潮的作用，也能在安装时起到一定的定位作用，模块放入安装槽后，密封边的轻微过盈可以让模块暂时固定在槽内，方便后续安装压合组件，不需要额外的临时固定工装。

　　在实际设备装配过程中，这类热电模块的安装压力需要控制在合理区间，压力过小会导致端面贴合不紧密，存在空气间隙大幅增加热阻，压力过大则可能压裂陶瓷基板或者导致内部半导体晶粒错位，建模时还原的模块整体刚性特征，可以在做装配仿真时直接参考模型的外形尺寸设置压合边界，提前验证固定结构的压力分布是否均匀。另外引线的长度和出线方向也可以根据实际设备的布局做调整，但基础模型的出线位置是行业通用的侧边居中出线，适配绝大多数常规安装场景，不需要额外改模就能直接用在多数小型温控设备的设计中。

　　很多刚接触温控结构设计的工程师容易忽略热电模块的密封问题，在湿度较高的使用场景下，冷端温度低于露点时会在模块表面形成凝露，如果没有密封边的阻挡，凝露形成的水膜会顺着陶瓷基板的缝隙渗入内部，导致内部电路短路或者电偶腐蚀，这款带硅胶周边密封的设计，刚好解决了这个常见的应用痛点，不需要在安装时额外给模块周边打密封胶，减少了装配工序，也避免了密封胶涂覆不均匀导致的散热面污染问题。在做三维装配时，直接将模型导入装配体，对齐冷端和被冷却器件的贴合面，预留好热端散热组件的安装空间，就能快速完成这部分的结构布局，大幅缩短选型验证的建模时间。
