直弯双引脚TO71金属晶体管封装结构

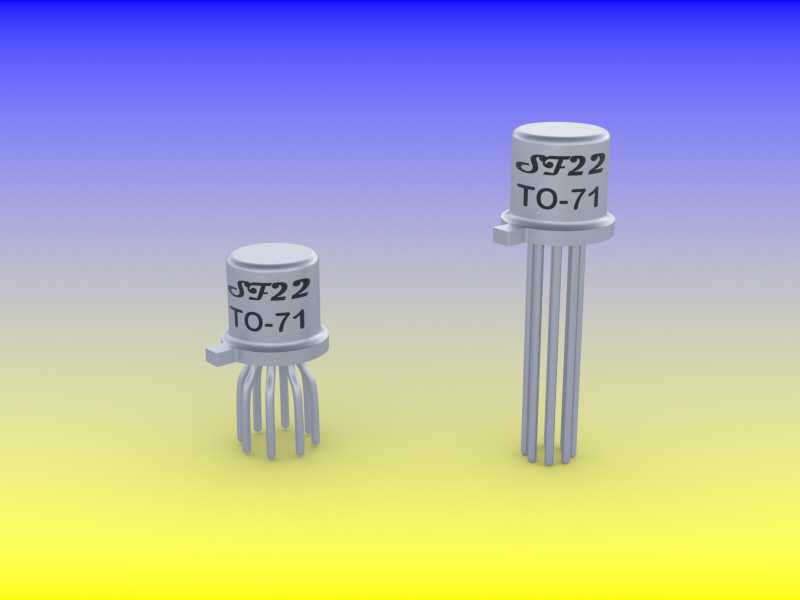

　　在早期小信号分立半导体的板级装配里，TO-71金属圆帽封装承担着低噪声放大、高阻抗输入、模拟信号调理等场景的器件承载任务，常见于仪器仪表前端、通信接收链路、工业控制采样板以及老式音频设备中。这套三维结构同时还原了直引线与弯引线两种装配形态，直引脚版本面向常规垂直插装，弯引脚版本则对应通孔布局中需要避让周边高器件、调整焊接高度或适配板面走线的安装需求，二者共用同一金属管体与封帽轮廓，仅在引脚末端走向和伸出长度上形成差异。

　　管帽部分采用圆柱形金属壳体加顶部圆弧封边的经典外形，侧壁预留定位小凸耳，该凸耳在实物封装中既用于引脚方位识别，也可在自动插件机送料时作为防错基准，避免三引脚或四引脚器件在编带供料中发生旋转错位。建模时将凸耳与管帽作为一体特征处理，根部保留过渡圆角，还原冲压金属壳的成型边界；管帽顶面与侧壁的交界位置没有做成尖锐直角，而是按照金属冷挤封装的实际工艺做出微小圆弧，这一细节在装配干涉检查中会影响器件与上方屏蔽罩、散热片或相邻高元件之间的最小间隙。

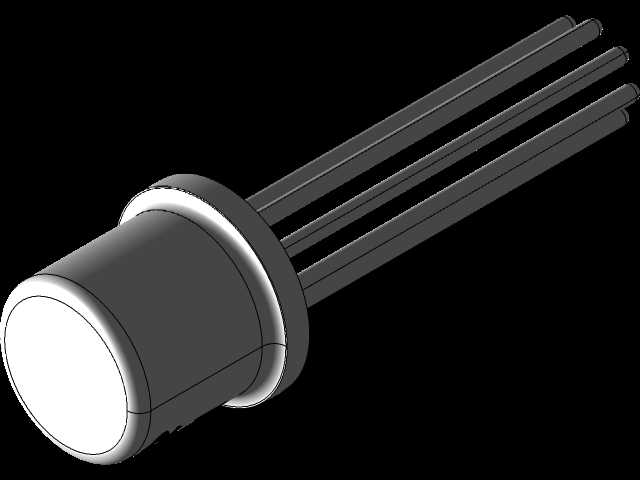

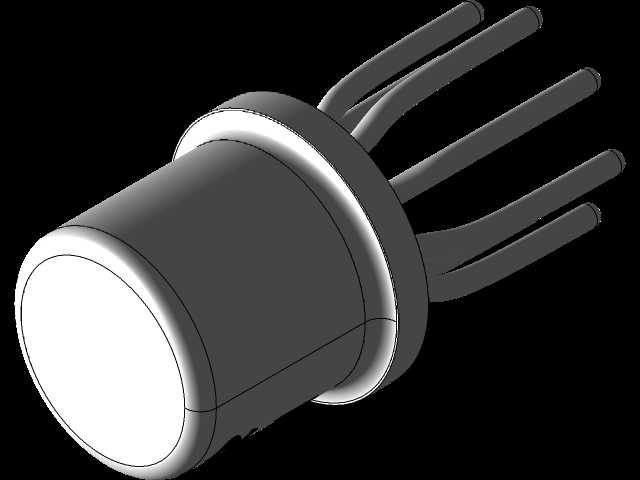

　　引脚从管帽底部的玻璃烧结封接区伸出，直引线版本保持引脚沿管体轴线方向向下延伸，引脚之间按封装标准保持等间距分布，每根引脚为圆形金属线，表面不额外建模镀层纹理，但直径、中心距和伸出长度均按实物比例控制。弯引线版本在靠近管体下方的位置形成平缓折弯，折弯段不是直角弯折，而是带有圆弧过渡，这与实际器件成型工艺一致：硬引脚若采用锐角折弯，既容易在根部产生应力集中，也可能破坏玻璃封接区的气密性。弯脚后的末端重新回到与板面垂直的方向，能够顺利穿过PCB通孔并完成波峰焊或手工焊接。

　　从板级布局角度看，直引脚器件的占用边界主要由管帽外径、定位凸耳外伸量和引脚跨距决定；弯引脚版本虽然管帽投影位置不变，但引脚折弯后会在板面方向形成额外走线避让区，设计PCB孔位时不能只按管帽外径画封装，还需要核对弯脚展开长度、折弯方向以及凸耳朝向。三维模型中将两种形态并列展示，便于结构工程师在同一块电路板上比较垂直高度与水平占位：直插形态适合板面空间充裕、要求器件直立稳固的位置；弯脚形态适合管帽需要贴近板面、降低整体高度，或引脚需绕开内层走线、焊盘与固定孔的位置。

　　金属圆帽封装相较后期塑封器件，外壳具备较好的电磁屏蔽作用，在微弱信号采集电路中，管壳还可通过特定引脚或外接焊盘接地，降低外界电场干扰。模型虽然不表达内部芯片、键合丝和玻璃绝缘子的微观层次，但外部封接区的台阶、引脚穿出位置和管帽底边均做了独立结构，能够用于整机装配中的外形核对、屏蔽罩间距评估以及维修空间检查。对于需要建立常用元器件三维库的设计人员来说，该结构可直接作为TO类金属封装的基础样本，后续可通过修改引脚数量、引脚直径、管帽高度和折弯半径，快速派生TO-71相近系列的封装模型。

　　在实际设备维护与仿制设计中，这类老封装常因采购替代、PCB改版或三维样机展示而需要重建。建模重点不在复杂曲面，而在装配基准的准确性：管帽轴线、引脚中心距、凸耳方位、弯脚高度和通孔落点必须一致，否则在机电协同设计中会出现电路板孔位与器件引脚不重合、管帽与外壳内壁干涉、自动插件路径无法通过等问题。通过直脚与弯脚两种版本的对照，可以清楚看到同一半导体封装在不同安装策略下的空间变化，也能为元器件封装库标准化、板级可制造性检查和整机虚拟装配提供可靠的外部几何依据。
