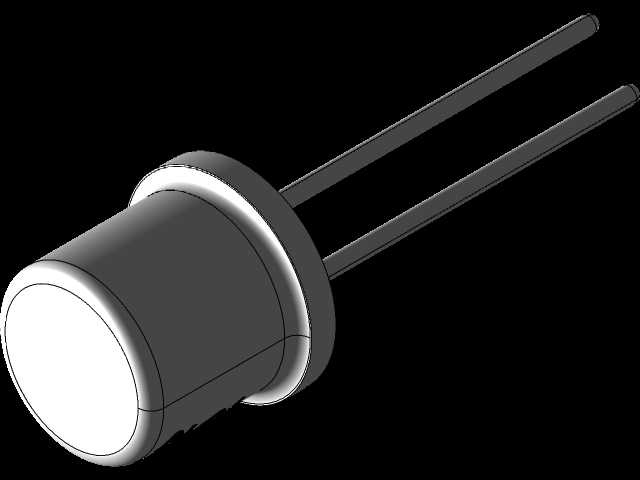

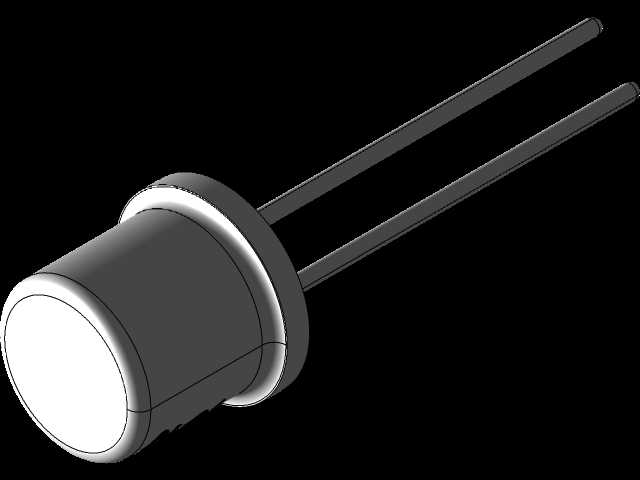

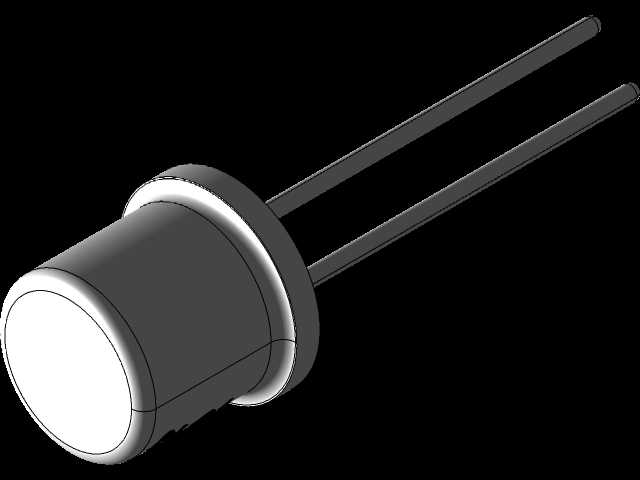

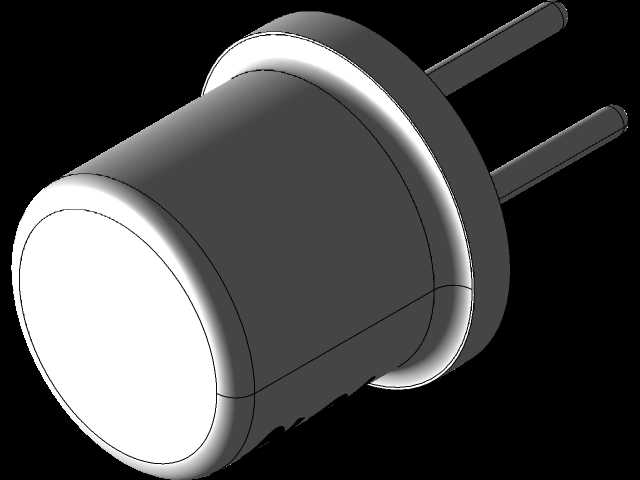

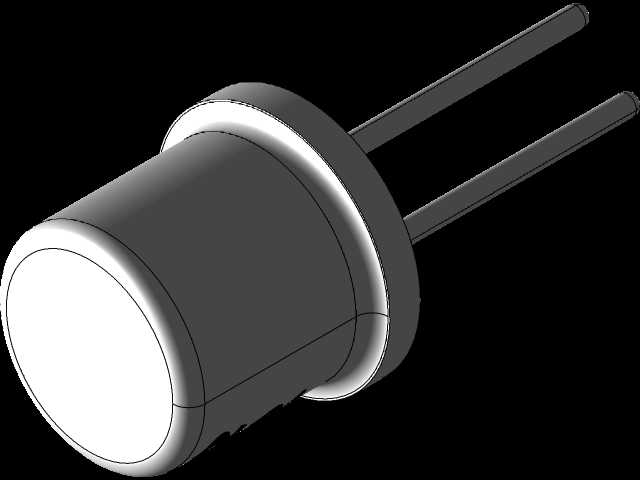

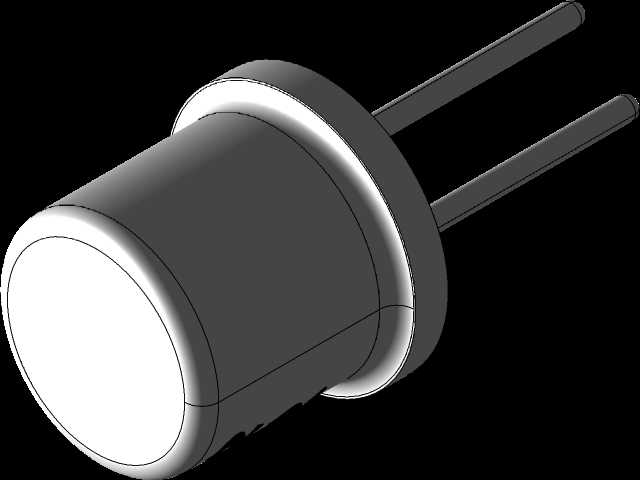

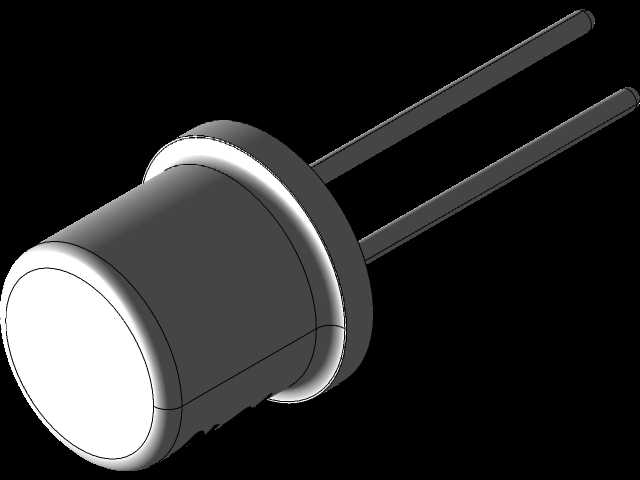

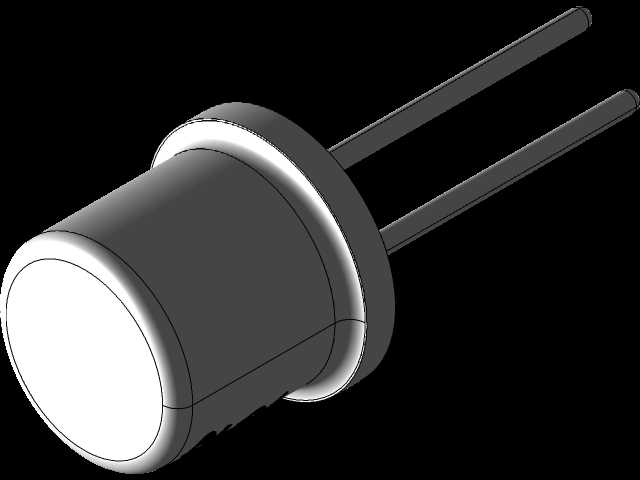

印刷电路板用TO-72晶体管封装结构

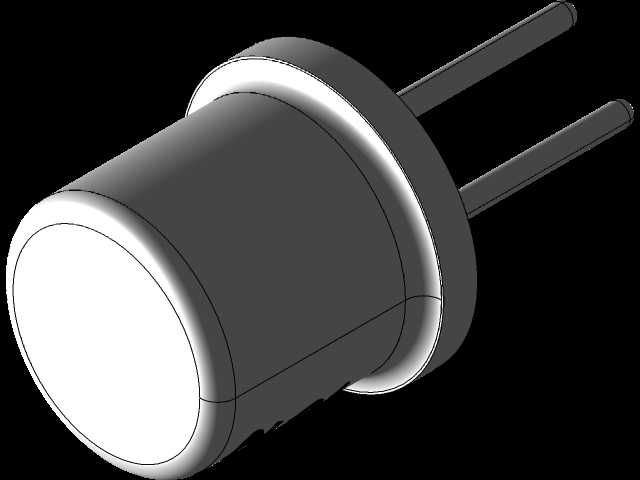

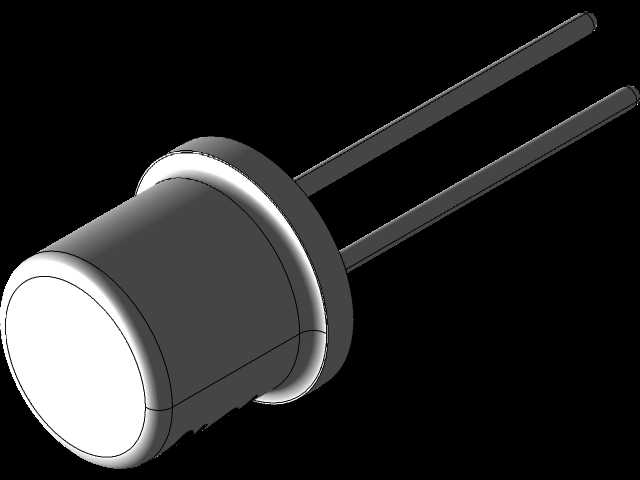

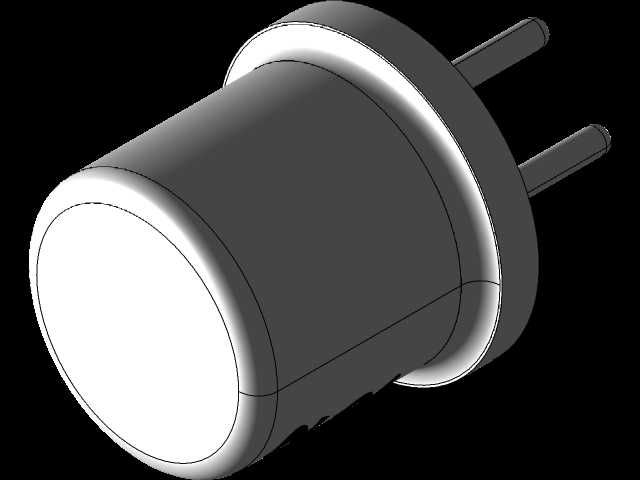

　　在印制电路板组装的电子设备生产环节，TO-72这类金属圆壳封装的小功率晶体管，是早期分立元件电路、高可靠性军工及工业控制板卡上的常见器件，做这类封装的三维建模，核心是要匹配实际波峰焊、手工插装的工艺边界，不能只做外观示意。首先要明确这类封装的实际使用场景：它多用于小信号放大、开关控制类电路，金属外壳本身可以做接地屏蔽，降低外界电磁干扰对管芯信号的影响，所以建模时外壳的圆柱直径、顶部封帽的圆角过渡，还有侧面定位凸耳的位置，都要和实际器件的公差带匹配，不然做PCB布局时会出现和周边元件干涉、屏蔽接地点对位不准的问题。设计这类封装模型的时候，首先要梳理插装引脚的排布逻辑：TO-72的引脚是沿圆形底座圆周等距分布的，引脚直径、

　　引脚伸出底座的长度，还有引脚之间的中心距，必须严格对应通孔插装的标准焊盘尺寸，引脚根部和金属底座衔接的位置要做微小的圆角过渡，还原实际器件冲压封装的工艺特征，不能做成直角生硬衔接，不然在做装配干涉检查的时候，会误判引脚和焊盘、过孔的配合间隙。很多新手做这类封装模型容易忽略底座和PCB板面的安装间隙，实际生产中，金属底座不会完全贴死PCB板面，会预留0.2到0.5毫米的间隙，一方面是避免焊接时焊锡顺着缝隙爬到外壳上造成短路，另一方面是给引脚焊接后的应力释放留空间，建模的时候要把这个安装边界做出来，方便结构工程师在做板卡堆叠的时候，计算元件的实际占用高度，避免和上层的屏蔽罩、结构件发生碰撞。再说到外形细节，

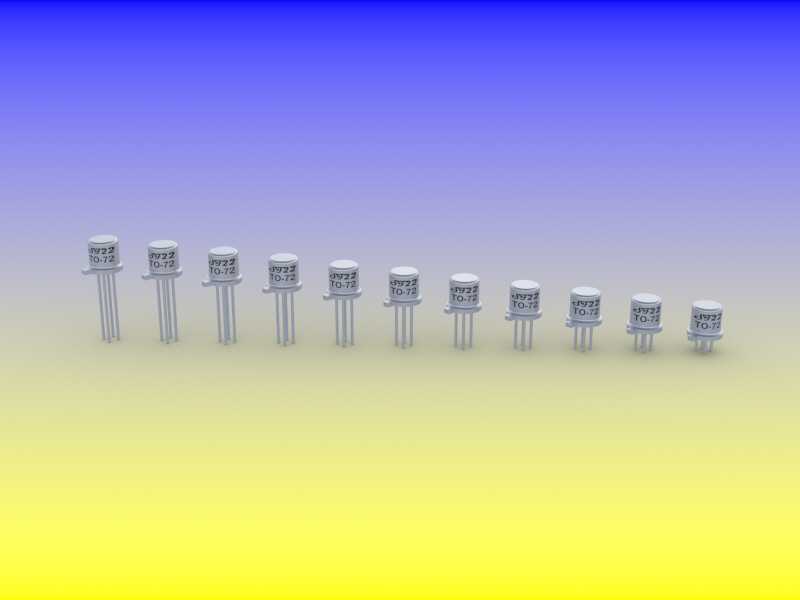

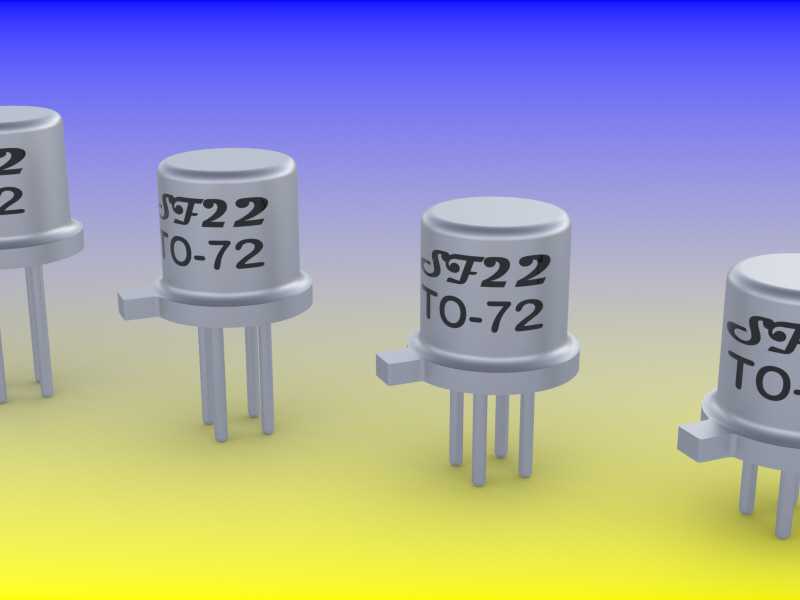

　　金属外壳表面的印字区域要做平整处理，对应实际器件激光打标或者油墨印字的位置，侧面的定位凸耳是防呆结构，对应PCB上对应的定位缺口或者丝印标记，建模时凸耳的突出长度、厚度都要符合行业通用的尺寸规范，不然插装的时候会出现方向装反的问题，直接导致电路功能失效。不同生产批次的TO-72封装会有细微的高度差，所以建模的时候要把高度参数做成可配置的选项，方便工程师根据实际选型的器件调整整体高度，适配不同的板卡安装空间，比如在紧凑型的工业控制模块里，元件高度受限，就可以选矮壳版本的参数，在对散热有要求的电路里，就可以选高壳版本，增大外壳的散热面积。还要考虑引脚的成型余量，实际生产中插装元件的引脚穿过PCB后会做弯脚处理，

　　所以模型里引脚伸出底座的长度要包含弯脚预留的长度，不能刚好做到贴板长度，不然做装配工艺仿真的时候，会出现引脚长度不足无法弯脚固定的误判。金属外壳的壁厚也要符合实际冲压件的厚度规范，一般在0.2到0.3毫米之间，太薄的话模型做工程分析的时候会出现结构强度不足的错误判断，太厚又会和实际器件的尺寸不符，导致布局时占用多余空间。另外，这类封装的管芯是封装在金属外壳内部的，虽然做装配模型的时候不需要还原内部管芯结构，但要预留内部的空腔尺寸边界，方便做热仿真的时候，计算管芯到外壳的热传导路径，评估器件工作时的温升情况，避免实际使用时因为散热不足导致器件参数漂移。在做整机结构设计的时候，这类分立元件的高度往往是板卡整体厚度的控制难点，尤其是多块板卡堆叠的设备里，每个元件的实际高度都要精准，不然装配的时候会出现板卡之间顶到元件的问题，所以这个模型在构建的时候，所有尺寸都从实际器件测绘而来，底座的安装平面、引脚的端面、外壳的顶面都做了精准的基准参考，方便工程师在装配环境里直接对齐配合，不需要额外调整基准。还有一个容易被忽略的点，就是金属外壳和引脚之间的绝缘隔离，实际器件里引脚穿过底座的位置是用玻璃绝缘子做密封绝缘的，建模的时候要在引脚根部做出绝缘子的凸台结构，还原这个位置的实际尺寸，避免做安规距离检查的时候，误判引脚和金属外壳之间的绝缘间隙不足。
