方形直插发光二极管封装结构

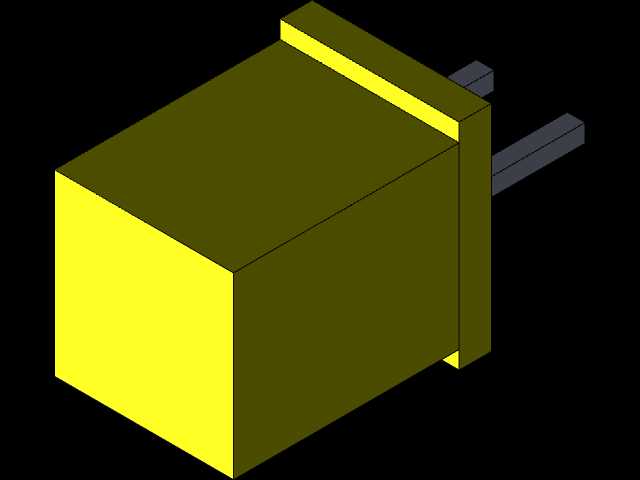

　　这套方形直插LED封装结构，面向通孔插装类电路板的指示灯、状态提示、点阵显示与小型照明场景建模，覆盖短引脚、长引脚两种引脚伸出长度版本，适配不同板厚、不同焊接工艺与装配空间的选型需求。元件本体为5mm见方的方形透光封装，发光面平整，出光角度规整，相比圆形直插灯珠，方形本体在排布成数字段、点阵阵列时，相邻灯珠的发光面边界对齐度更高，拼合组成七段数码字符、矩阵图案时不会出现圆形灯珠之间的弧形空隙，显示段的视觉连续性更好。引脚采用标准2.54mm间距设计，这个间距是通用通孔PCB最主流的网格步距，和面包板、洞洞板、常规工控板的安装孔位完全匹配，无需调整孔位坐标即可直接布局。建模时先确定发光芯片所在的本体核心区域，方形封装外壳做适度拔模，

　　还原注塑成型的脱模斜度，外壳边缘做小圆角过渡，避免实际生产中封装边角崩裂。内部引脚支架从本体底部垂直伸出，短引脚版本适配薄板波峰焊场景，长引脚版本可以穿过较厚的安装面板，在面板外侧固定灯珠、背面焊接走线，常见于设备操作面板的指示灯安装：面板开孔后灯珠从正面嵌入，长引脚穿过面板后方的PCB，焊接后既完成电气连接，又能把灯珠卡在面板上，不需要额外的灯座固定。在机床操作面板、工控柜按钮指示、小型家电状态灯、教学实验电路里，这类方形直插LED的使用量很大，选型时首先核对引脚间距是否和PCB孔位匹配，再确认本体高度不会和面板上的贴膜、按钮、外壳内壁发生干涉：5mm方形本体的高度控制在常规直插灯珠的尺寸范围内，面板开孔只要略小于本体方形外廓，

　　就能靠封装本体的台阶卡在面板外侧，不会向内滑脱。两种引脚长度的差异主要应对不同的装配层级：短引脚穿过1.6mm标准厚度PCB后，露出的焊脚长度刚好满足波峰焊的吃锡要求，剪脚工序余量小；长引脚可以穿过3mm以内的面板加PCB的双层结构，中间穿过面板的开孔段不需要额外支撑，引脚本身的刚性就能维持灯珠的朝向，不会出现灯珠歪斜、发光面偏移的问题。建模过程中对引脚的折弯预留了工艺余量，实际生产中直插元件的引脚在出厂时会保持共面度，两个引脚的平行度误差控制在很小范围内，插入PCB孔时不会出现插装卡滞。方形发光面的出光方向和引脚轴线垂直，安装后发光面正对操作人员视线，红色、黄色等不同发光颜色的灯珠外形结构完全一致，

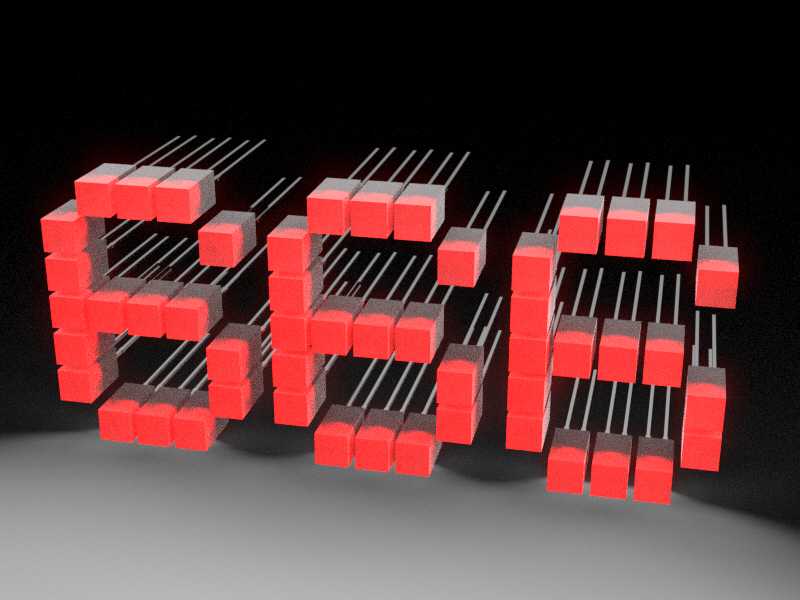

　　仅封装材料的色料与内部芯片参数不同，结构建模时可以直接复用本体与引脚特征，只修改外观材质属性即可衍生不同颜色的型号。在阵列排布组成大号数字显示时，比如大型倒计时牌、设备工位状态看板，每一颗方形灯珠对应一个发光像素，方形本体的侧边互相贴近，点亮后红色发光面拼接成连续的笔画，远看辨识度远高于同间距的圆形灯珠。安装边界方面，灯珠本体外侧和相邻元件的安全间隙保留0.5mm以上，避免插装时元件外壳互相挤压，引脚伸出PCB背面的长度根据焊接工艺调整，波峰焊场景下背面露出长度控制在2mm左右，手工焊接场景可以适当加长，方便夹持固定。这套结构完整还原了直插方形LED从封装外形、内部支架到外部引脚的全部几何特征，可直接用于PCB装配干涉检查、面板布局验证、教学演示电路的三维搭建，也能作为电子元器件库中的标准直插灯珠模型，在自动化设备的指示灯布局设计中直接调用，核对面板开孔、焊接空间、外壳遮挡关系时不需要额外测绘实物，能有效减少设计阶段的元件选型核对工作量。
