多规格PPS贴片薄膜电容器封装结构

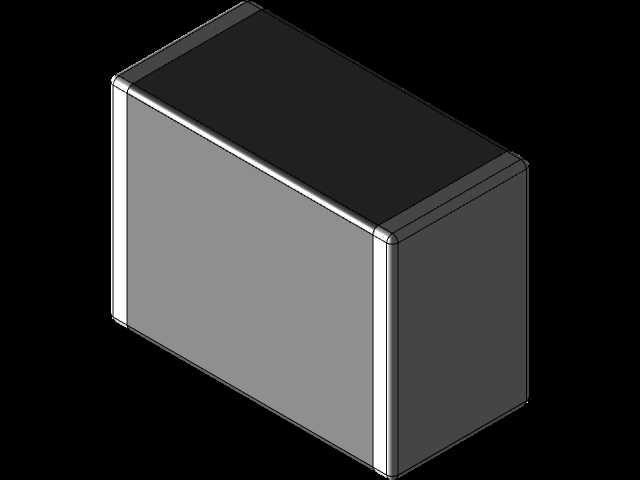

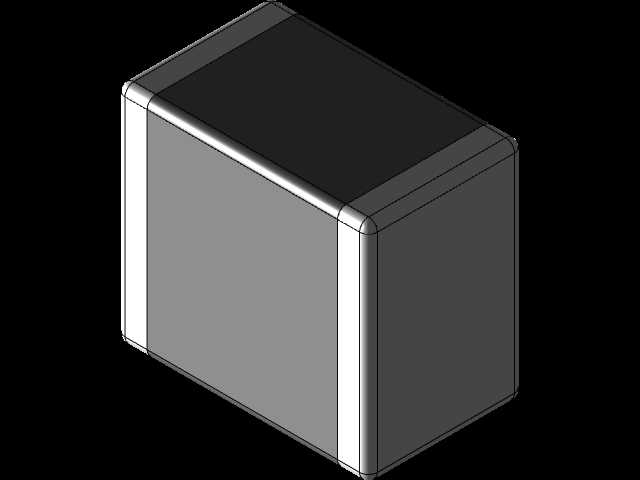

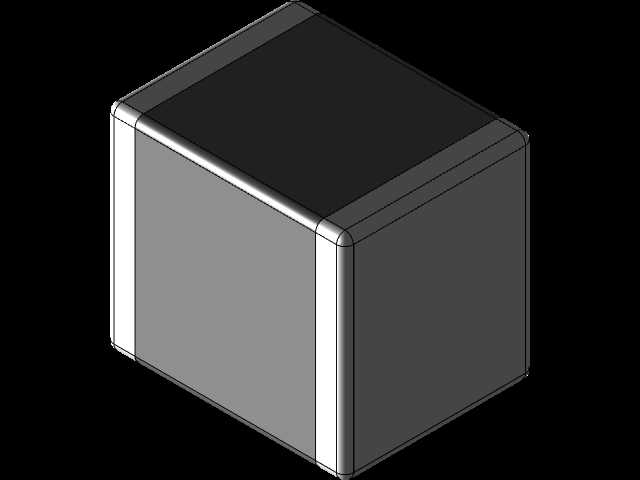

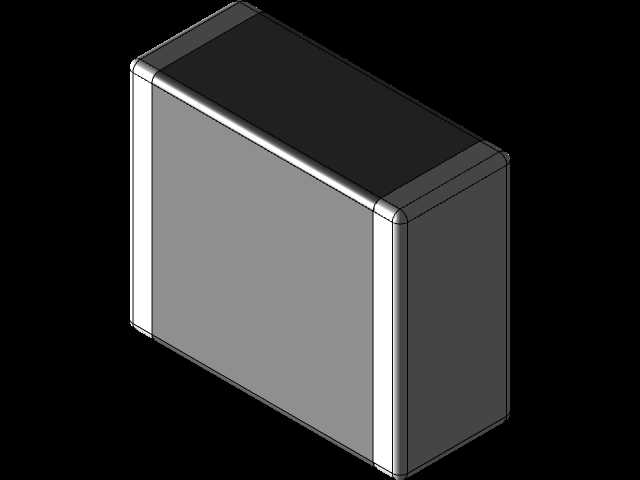

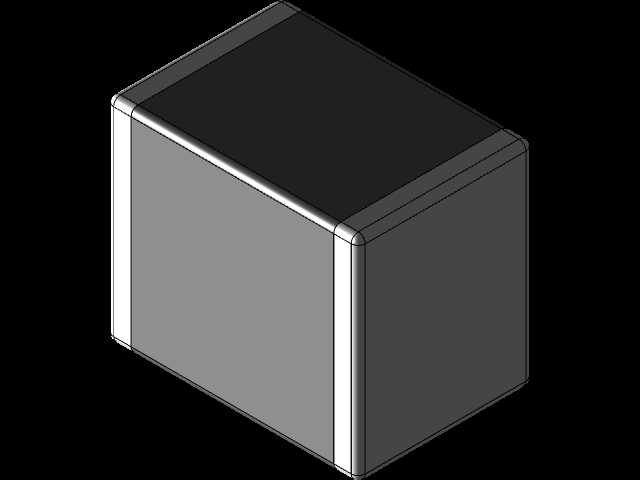

　　这套贴片式薄膜电容三维结构，覆盖1812、2220、2824、4030、5040、6054六类常用封装尺寸，建模时优先还原金属化聚苯硫醚薄膜电容的真实叠层与端电极形态，主体采用规整长方体盒式轮廓，两端预留金属化焊接端面，端面与介质本体的交界棱边做细微过渡处理，避免三维结构出现尖锐直角，匹配实际元件注塑包封后的成型特征。

　　从电子设备装配场景来看，这类PPS薄膜电容大量部署在高密度PCB板卡上，小尺寸1812规格多用于消费类数码产品的信号滤波、高频去耦回路，板面占用空间极小，适配手机、便携检测设备这类布板空间紧张的产品；2220、2824中等规格常出现在工业控制板、电源驱动模块中，承担直流母线支撑、尖峰电压吸收的作用，PPS介质本身耐温特性稳定，在工控柜内长期温升环境下容量漂移幅度远低于普通聚酯电容；4030以上大尺寸规格则面向大功率开关电源、新能源车载充电机、伺服驱动回路，用来滤除高频纹波，耐受短时脉冲电流冲击。

　　建模过程中先以PCB封装库的标准焊盘尺寸为基准反推元件本体边界：每款型号的长度、宽度、厚度严格对应行业通用贴片封装公差范围，两端金属电极的伸出长度、电极厚度都按照SMT回流焊的实际爬锡空间设定，结构工程师在做PCB布局干涉检查时，直接调用该模型就能校验元件与周边贴片电阻、芯片、接插件的安全间距，不用再手动估算元件占位。本体顶面做平整处理，满足贴片机吸嘴拾取的平面度要求，底部与PCB板面之间预留微小间隙，避免焊接时焊锡溢流堆积在元件本体下方造成虚焊或桥接。

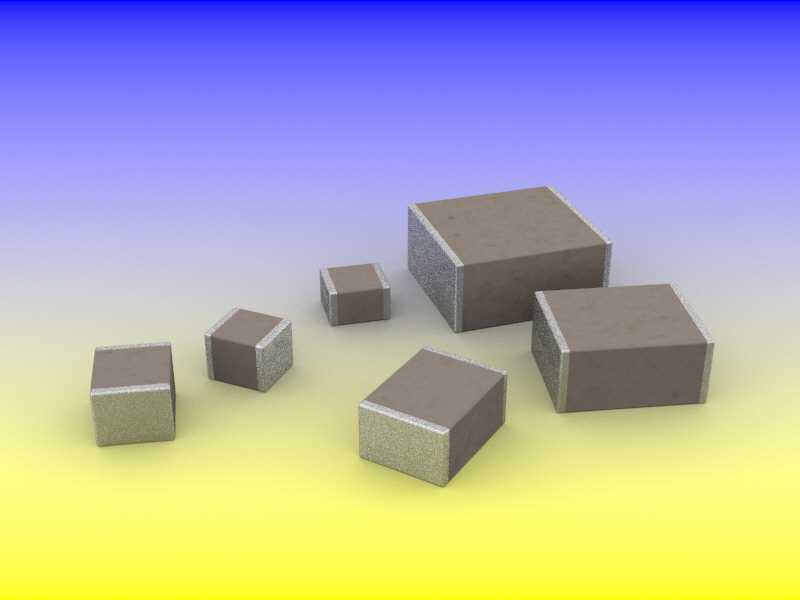

　　设计思路上没有做多余的异形曲面，完全贴合量产元件的成型工艺：薄膜介质叠片完成后外部包覆环氧树脂包封层，两端喷涂金属端电极，整体外形方正，适合编带包装，能够适配高速贴片机的飞带上料流程。不同尺寸型号的外观比例统一，端电极与灰色介质本体的配色区分清晰，在三维装配体里可以快速识别电容类元件，和周边黑色IC、银色电阻、黄色连接器形成明显视觉区分，方便整机布线时的元件归类核查。

　　安装边界层面，所有型号的底面投影完全匹配对应PCB封装的丝印轮廓，元件本体高度按照料厚分级，在做板卡堆叠、机箱内腔高度校验时，能直接排查高规格电容是否会和上方散热片、屏蔽盖发生碰撞。端电极的两个焊接面完全贴合焊盘区域，建模时保留了电极端面的细微磨砂质感，还原真实金属化层的表面状态，不会出现过度光滑的不合理外观。

　　这类元件在电路里的核心特性是高频损耗低、绝缘电阻高，相比陶瓷电容不会出现明显的电压容量衰减，在模拟信号采样、音频耦合、高频谐振回路中都能稳定工作。三维结构完整呈现了不同容量等级对应的体积梯度，设计人员选型时可以直观对比不同封装的空间占用，在板卡面积冗余和电容容量需求之间做平衡，不需要反复对照二维规格书的尺寸表脑补元件形态。整套模型没有冗余结构，所有几何特征都服务于装配校验、工艺排布与布局设计的实际工程需求。
