贴片式高Q值绕线芯片电感结构

　　在消费电子、通信终端、车载控制板以及高密度电源模块的PCB布局中，板级空间往往被压缩到毫米级，传统直插电感因引脚占用面积大、贴装效率低，已难以适应回流焊全自动产线的节拍。1008封装尺寸的贴片绕线电感正是针对这类紧凑场景开发的无源器件，其公制外形控制在长2.5mm、宽2.0mm、高1.6mm的边界内，能够直接贴装在0.5mm间距以上的焊盘网格中，与周边0402、0603阻容元件保持一致的封装高度梯度，避免在屏蔽罩下方形成干涉高点。

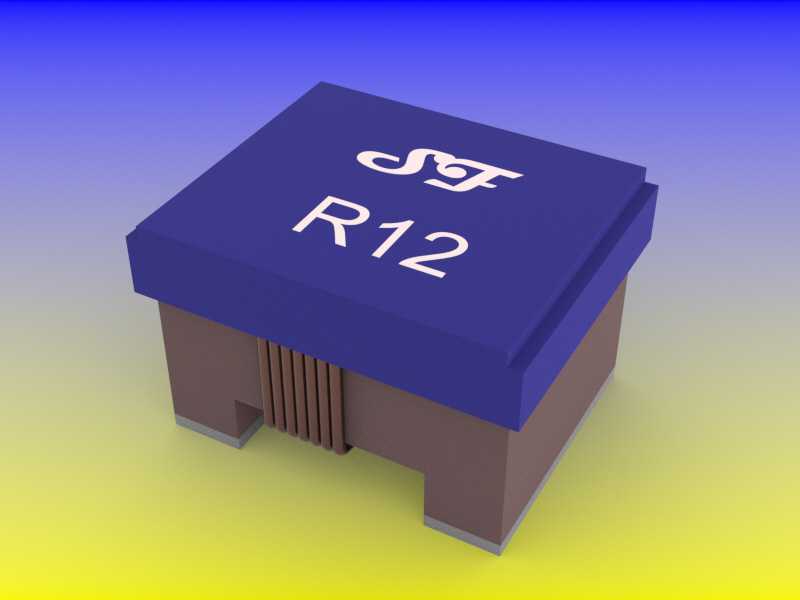

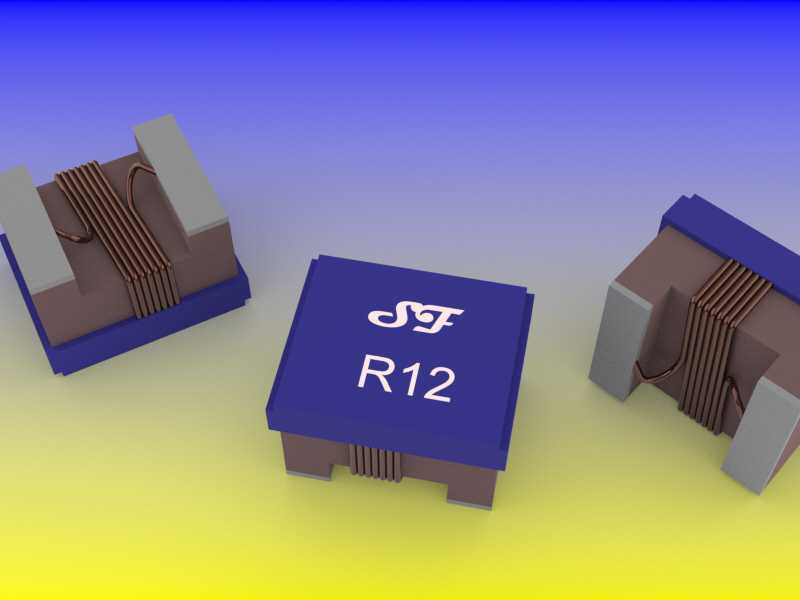

　　从结构拆解来看，这类高Q芯片电感并非简单的磁芯绕线封装，而是将扁平铜绕组、端部电极与磁性基体进行一体化成型。绕组采用多匝矩形截面铜线紧密排布，相较于圆线绕制，扁平导体在高频下的趋表效应损耗更低，Q值曲线在数十兆赫兹区间仍能保持较高水平，适合射频匹配、DC-DC储能以及LC滤波回路。模型中可以清晰看到绕组两端直接延伸至元件侧部，与端电极形成可靠的电气连接，端部金属化层经过多层电镀处理，既保证焊接时的润湿性能，又能在热循环过程中抵御热应力开裂。

　　建模时首先要锁定的是安装边界。元件底面两个端电极占据宽度方向的两侧区域，中间本体悬空于PCB阻焊层之上，焊盘推荐尺寸需略小于电极外包络，防止焊膏过量引发元件立碑。高度方向1.6mm的总厚是结构干涉校核的关键值，若上方存在金属屏蔽罩或散热片，需预留至少0.15mm的安全间隙；在板卡堆叠设计中，该高度也决定了相邻层走线能否从元件正下方穿过。本体顶部的丝印标识区域在模型中以平面特征体现，实际生产中用于标注感量代码，便于产线视觉识别与返修核对。

　　设计思路上，这类电感把磁路封闭在低高度的磁性基体内部，绕组被包覆于中央，外露部分仅为两端电极。封闭磁路能够显著降低漏磁，减少对周边高速信号的串扰，同时在大电流瞬态下维持电感量的稳定。两侧电极采用“底面+侧面”全包覆结构，回流焊时熔融焊锡在电极三个面形成焊缝，抗机械冲击能力远强于仅底部焊接的元件，这在车载振动环境下尤为重要。

　　在整机用途层面，该器件常出现在开关电源输出滤波、射频功放供电去耦、传感器模拟前端LC谐振等位置。选型阶段结构工程师需要同步核对的不只是感量与饱和电流，三维封装尺寸直接影响PCB可制造性：元件长宽公差、电极共面度、本体与电极的相对偏移，都会作用到钢网开口与贴片坐标。围绕这一器件建立精确三维数模，可在布局阶段完成屏蔽罩干涉检查、吸嘴取料高度仿真、波峰焊或回流焊载板避让等校核，减少试产阶段因封装不匹配导致的返工。数模中将绕组、磁体、电极分层次表达，也便于后续做热分布与寄生参数耦合分析，让结构设计与电路仿真在同一封装边界下对齐。
