带保险开关IEC插座式EMI电源滤波器

　　这类带IEC输入插座、保险丝座和船型开关的一体化EMI电源滤波器，在工业控制设备、医疗仪器、测试测量装备、音视频设备以及各类交流供电整机中使用非常普遍。它把电源入口处原本需要分散布置的接插件、过流保护、通断控制和电磁干扰抑制功能集中在一个模块上，结构紧凑，装配工序少，特别适合机箱后板直接嵌装的应用场景。

　　从实际用途看，滤波器的核心任务是在交流电源进入设备之前抑制传导干扰。电网侧携带的高频噪声、浪涌毛刺以及设备内部开关电源产生的反向骚扰，都可能通过电源线相互耦合。模块内部通常由共模电感、差模电感、X电容、Y电容和泄放电阻等组成滤波网络，对共模和差模噪声形成衰减。标称115~220V、50/60Hz的适用范围，使其能够兼顾不同地区的交流供电条件；CW2V-03A-T这类规格对应3A等级电流，适合中小功率设备使用。

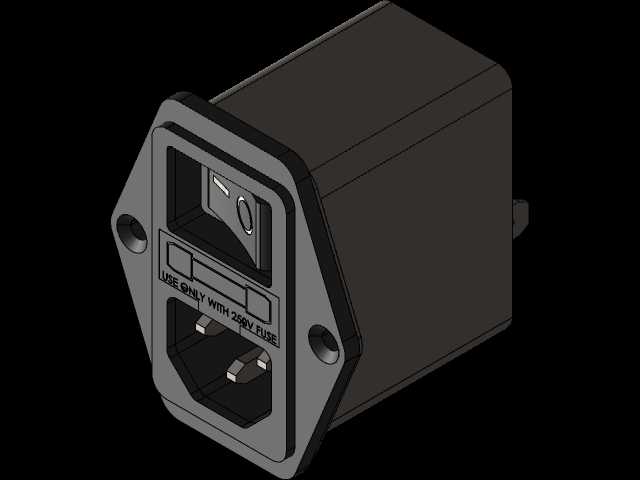

　　外形上，主体为黑色矩形滤波本体，前端是带法兰的金属安装面板。法兰两侧预留沉头安装孔，设备机箱开孔后可从外侧或内侧固定，面板与机箱壁贴合，既承担机械定位，也有利于形成连续的屏蔽边界。三维建模时需要重点控制法兰外轮廓、安装孔中心距、本体向后延伸的长度以及插片端子的位置，因为这些尺寸直接决定机箱后板开孔、内部走线空间和周边元件避让。

　　面板上部集成红色船型开关，用于整机交流输入的通断；开关旁设置保险丝仓，壳体上标注有“USE ONLY WITH 250V FUSE”一类提示，说明更换保险管时必须匹配额定电压和电流规格。下部为标准IEC三芯电源输入插座，用户可直接使用通用品字电源线接入市电。将开关、保险和插座布置在同一正面，操作人员在设备背面即可完成上电、断电和保险维护，不需要打开机箱。

　　设计思路上，这种三合一入口模块强调的是电源入口功能集成。传统方案中，插座、保险座、开关和滤波器分别采购、分别接线，不仅占用面板和内部空间，还会增加导线长度与连接点；导线在机箱内绕行越长，越容易引入或辐射高频噪声。集成式滤波器让交流输入路径尽可能短，外部电源进入插座后立刻经过滤波网络，再通过后端插片端子向设备内部供电，有利于提高EMC测试裕量。

　　结构设计时还要注意多个边界条件。其一是面板开孔尺寸，法兰需要覆盖开孔边缘，避免出现过大缝隙；其二是本体后方深度，滤波器内部绕线元件和电容占用空间较大，不能与机箱内的电源板、线束、金属支架发生干涉；其三是接线端子方向，通常为快插式铜插片，选型时要匹配端子线径和插拔力，并预留手指和工具操作空间；其四是接地路径，金属法兰或接地端子应与机箱保护地可靠连接，这对Y电容泄放和屏蔽效果至关重要。

　　在散热与安规方面，滤波器虽然损耗不大，但长期满载工作时共模电感仍会发热，周围不宜紧贴热敏元件或封闭在无空气流动的狭小腔体内。保险管位置应便于更换，同时防止操作人员接触带电部件。机箱面板厚度、螺钉头形式、绝缘间隙和爬电距离也需要在整机设计中同步校核。

　　三维模型表达时，前端金属面板的倒角、插座防护门、保险仓抽屉、开关按键纹理、法兰固定孔以及后部黑色本体和侧出端子都应准确还原。对于设备布局工程师而言，这个模型不仅是外观件，更是电源入口的干涉检查基准：后板开孔、电源线插拔角度、开关操作空间、保险更换方向和内部线束弯曲半径都要围绕它展开。合理使用该模块，可以简化整机电源入口设计，提升装配一致性，并为电磁兼容和安全维护提供更可靠的结构基础。
