小尺寸通孔弯脚轴向色环电阻器

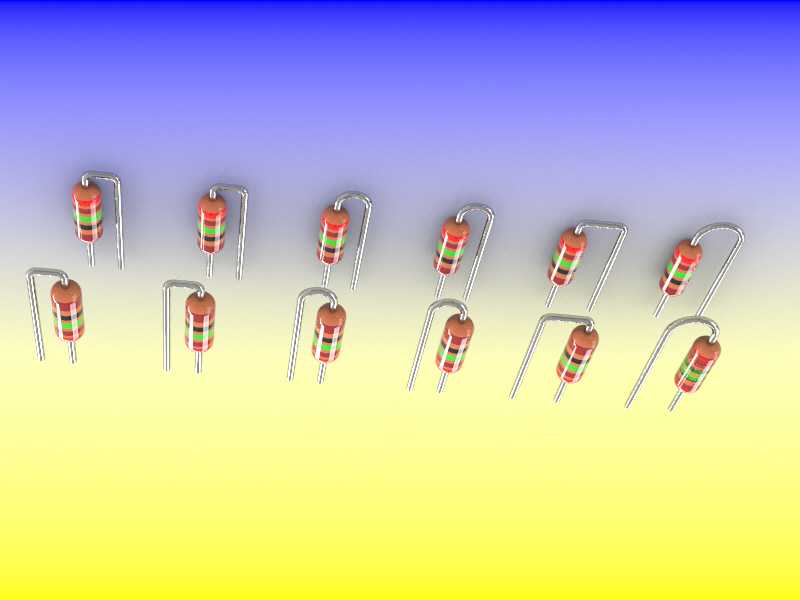

　　这套模型表现的是小功率轴向引线电阻在通孔装配中的垂直弯脚状态，主体为圆柱状电阻本体，两端引出金属引脚，并按不同折弯长度、折弯方向和引脚间距形成多种装配形态。模型重点不在复杂曲面，而在于电子装联中经常被忽略的安装边界：元件本体直径、引脚出线位置、弯脚半径、跨距以及引脚末端与PCB孔位之间的相对关系，这些细节直接影响板级布局、干涉检查和自动插件工艺评估。

　　从实际用途看，这类电阻广泛出现在控制板、电源板、信号调理板、老炼测试夹具和教学演示板中。水平贴板安装有利于降低重心并适应波峰焊，而垂直弯脚安装则常用于板面空间紧张、元件排布密集或需要沿高度方向压缩投影面积的位置。模型把电阻本体、色环段、镀锡引线和折弯过渡区分别表达，便于在结构评审时判断元件与相邻电容、连接器、壳体立柱、散热片之间是否存在触碰风险。

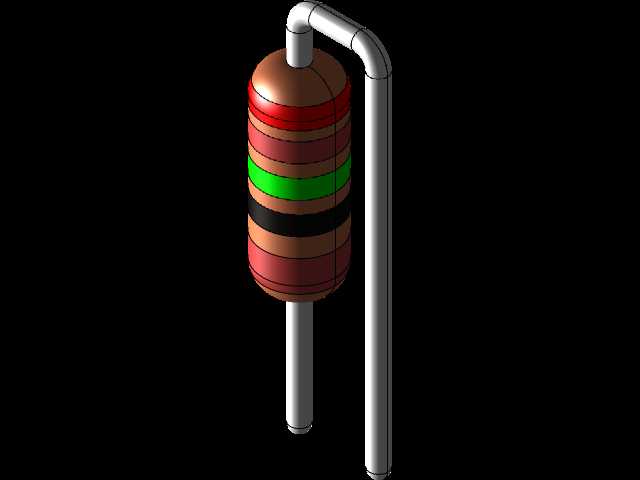

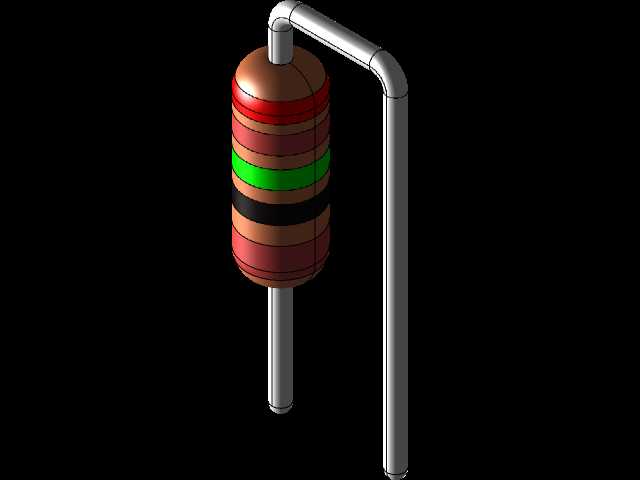

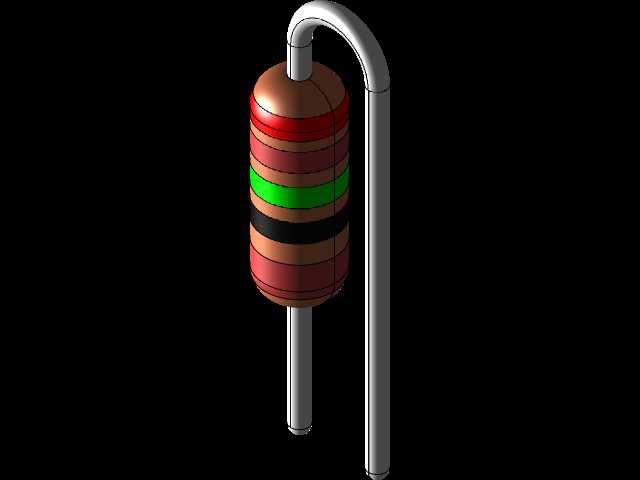

　　建模时先以圆柱体建立电阻本体，再按真实轴向元件的出线关系在两端生成细引脚。引脚不是简单直线，而是包含从本体端部伸出的直线段、圆弧折弯段以及插入PCB后的末端段。弯脚处保留合理半径，避免把金属引线建成锐角折线；这一点在工程上很重要，因为锐角会暗示不合理的应力集中，也会让装配动画或工程图中的尺寸标注失真。不同变体通过调整折弯高度、两孔跨距和引脚朝向获得，覆盖2.50mm、2.54mm和3.81mm等常见孔距场景，使设计人员能够在同一板卡布局中快速比较占用空间。

　　外形边界方面，电阻本体长度约6.2mm，直径约2.3mm，引线直径约0.6mm。垂直安装时，本体轴线与板面近似平行或呈竖立姿态，具体取决于弯脚形式；一根引脚通常承担定位与支撑，另一根引脚经过折弯后到达相邻孔位。布局时不能只看电阻本体直径，还应把色环端部封装余量、引脚折弯外侧轮廓、插件公差以及维修拔取空间一起纳入检查。若孔位离壳体侧壁过近，弯脚外弧可能与壁面发生干涉；若元件下方布置较高SMD器件，引脚末端或本体底部也可能形成压迫。

　　在PCB设计阶段，这类模型可用于校核通孔焊盘间距、丝印框、元件高度限制和板面分区。对自动化设备而言，弯脚形态还会影响供料、插装头夹持和引脚导向：跨距过小会降低插装容错，折弯高度不一致则可能导致本体浮高；引脚末端若没有足够插入长度，焊接后机械保持力不足，而伸出过长又可能触碰背面壳体或其他元件。

　　模型中的色环采用分段外观表达，虽然色环本身主要承担阻值识别功能，但在三维场景中能够帮助工程师快速辨认元件方向和端部位置。对于需要做产品渲染、装配说明书或维修培训动画的场景，保留色环比使用单一纯色圆柱更接近实物。顶部和底部出线差异、公差色环版本以及不同弯曲样式，也让这套元件不只是单一零件，而是一组可用于板级空间验证的通孔电阻装配族。

　　使用时可将其放入PCB组件环境，与板厚、焊盘、孔径、丝印和周边结构件一起检查。若设备内部存在振动，应重点关注弯脚根部与焊点附近的疲劳风险；若产品需要灌胶或涂覆，垂直元件周围的胶水流道和气泡滞留区域也应提前评估。通过这些细节，模型能够从外观展示延伸到工艺校核、装配干涉和维护空间判断，为电子设备结构设计提供较直接的参考。
