通孔水平安装碳膜电阻器三维结构

　　在常规印制电路板的插件装配环节，轴向引线电阻是最基础也最容易被忽略的一类无源元件，很多工程师在布局阶段只关注阻值、功率与封装代号，却没有把引线折弯半径、元件本体离板间隙、相邻焊盘跨距这些细节落实到三维结构里，等到工装夹具调试或者波峰焊过炉时，才发现元件贴板过紧导致本体受热、引线弯折应力集中，或是跨距偏差造成插件工位无法顺畅落料。这套水平放置的通孔电阻三维结构，正是针对这类插件装配场景搭建的，把小功率金属膜电阻的本体、两端色环标识、镀锡铜引线以及折弯后的水平安装姿态完整还原，可直接用于PCB板级布局校核、自动化插件设备路径规划、焊接工装限位设计以及整机装配干涉检查。

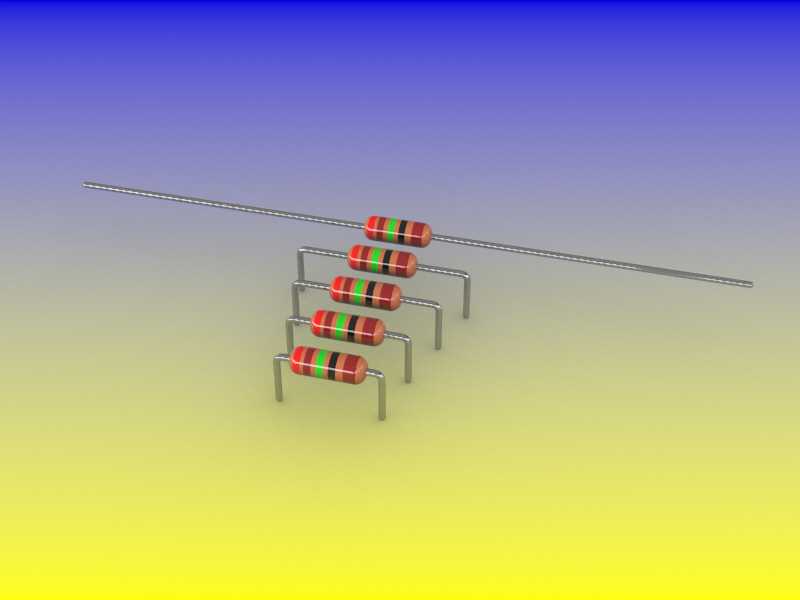

　　从元件本身的功能特性来看，该系列电阻覆盖0.25W到0.5W的常用小功率区间，本体采用圆柱形金属膜结构，直径约2.3mm，本体长度约6.2mm，两端引出的直引线直径为0.6mm，属于标准轴向引线封装。模型里还原了四种常用引脚跨距规格，分别对应8.64mm、10.16mm、12.70mm和15.24mm的焊盘间距，基本覆盖了消费电子、工业控制板、电源模块里绝大多数小功率信号采样、限流、分压回路的安装需求。电阻本体表面的色环按照通用1%精度色码规则制作，不同色段的宽度、位置都和实物比例一致，在三维装配评审时可以直观区分元件参数，避免BOM核对时出现封装混淆。

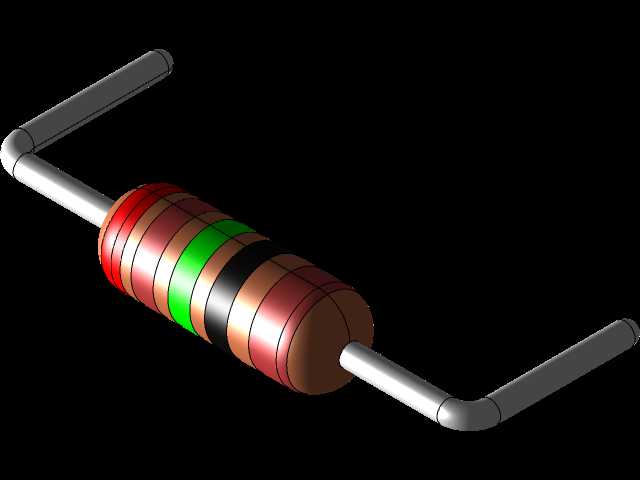

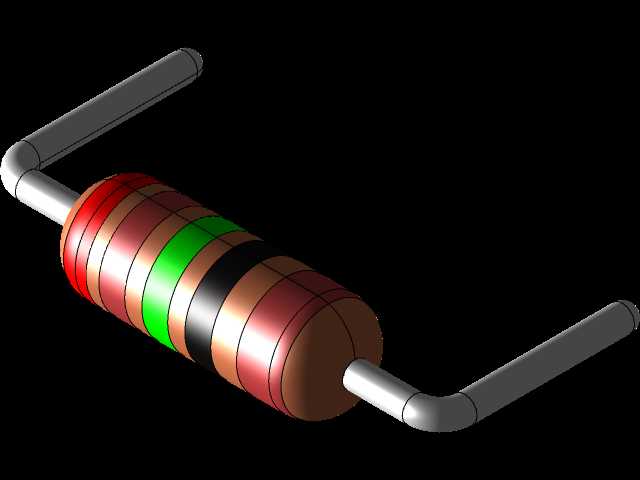

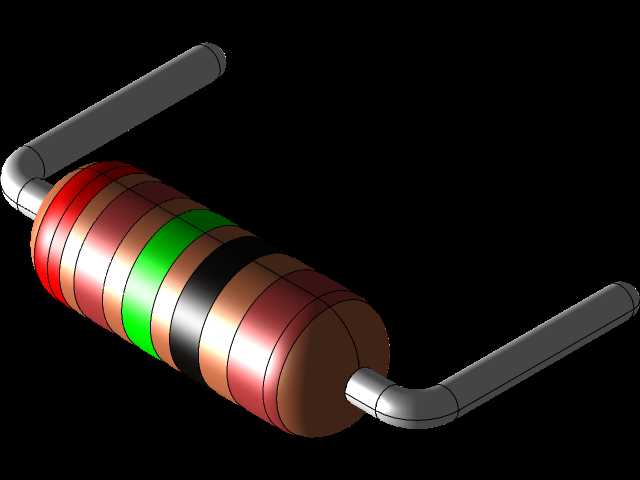

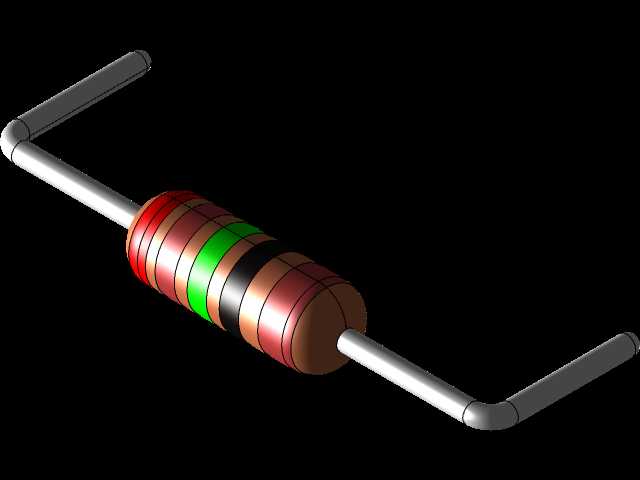

　　设计这套三维结构的时候，并没有把电阻简化成一根圆柱加两条直线，而是重点还原了水平安装时引线的折弯形态：引线从电阻两端金属端盖引出后，先沿本体轴向延伸一小段，再以恒定折弯半径向下弯折至PCB板面高度，随后水平向外延伸至对应焊盘位置。这种折弯形态完全符合实际插件工艺要求，折弯处没有出现直角死折，避免了引线反复弯折后断裂、端盖密封层被拉扯破损的问题。建模时特意保留了本体底面和PCB板面之间的预留间隙，这个间隙在波峰焊工艺里至关重要：一方面可以让焊锡气流顺畅通过元件底部，减少阴影效应导致的焊盘上锡不良；另一方面也能避免电阻本体长期紧贴电路板，把工作时产生的热量直接传导到板材，同时防止清洗液残留在元件和板面之间形成腐蚀隐患。

　　在实际设备应用场景里，这类水平通孔电阻的使用范围非常广。在传统工业控制柜的继电器驱动板、传感器信号调理板上，轴向插件电阻的抗机械振动能力、耐瞬时过载能力普遍优于小尺寸贴片电阻，很多工控厂商至今仍在电源输入回路、模拟信号分压环节保留这类插件元件；在老式机床控制板、电力操作电源模块里，水平安装的电阻还能借助元件离板的空隙形成自然对流，比贴板安装的散热条件更好。在自动化插件生产线的虚拟调试环节，把这套不同跨距的电阻模型导入板级装配体后，可以精准模拟插件机插装头的夹取动作：夹爪夹持电阻本体的位置、引线对准焊盘的插入角度、折弯引线和周边高大电容、连接器之间的安全间隙都能提前校验，不用等到实际试产时才发现元件和相邻器件碰撞。

　　建模过程中对安装边界的处理也贴合工程实际：不同跨距规格的电阻，引线水平段的长度随跨距对应调整，折弯段的高度保持统一，匹配常规1.6mm板厚PCB的插件引脚伸出长度要求；引线末端保留了穿过焊盘后的伸出余量，符合波峰焊后引脚剪切的工艺尺寸。模型同时区分了电阻本体的金属膜涂层、两端金属端盖、镀锡引线三类不同结构的外观特征，在做整机可视化展示、装配工艺说明书制作时，不需要额外调整材质就能清晰呈现元件的装配关系。对于需要搭建垂直安装版本电阻的设计场景，这套水平安装模型的引线参数、本体尺寸也可以直接复用，仅需调整引线折弯方向即可快速衍生出对应立式封装，保证整套元件库的尺寸基准统一。
