公制M2.5内外螺纹六角支座结构设计

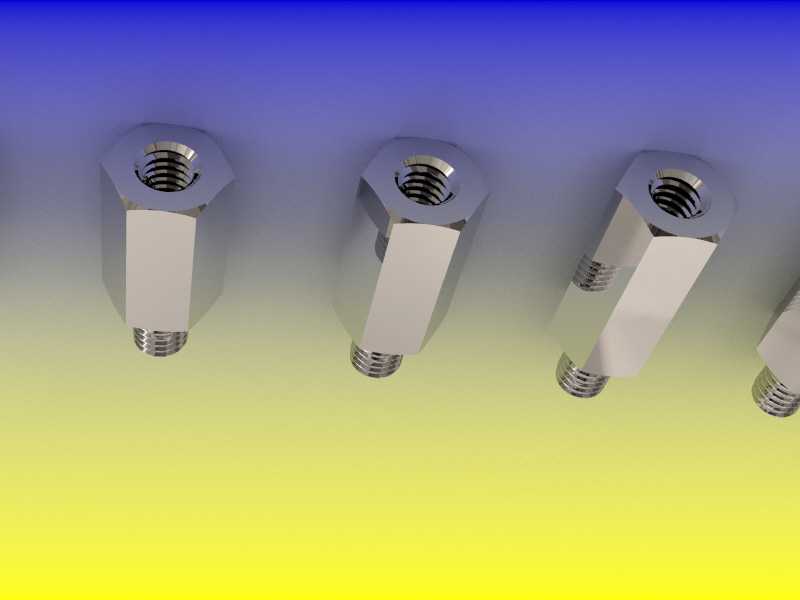

　　在精密装配、小型工装搭建以及消费电子内部结构固定场景中，这类带内外螺纹的六角支座是极为常用的间隔支撑元件，很多刚入行的结构工程师容易忽略这类小零件的选型细节，往往在装配阶段才发现支撑高度不匹配、螺纹咬合长度不足导致的滑牙、支撑面受力不均引发的基板变形等问题。这类六角支座的核心作用是在两块平行安装板之间提供精准的间隔支撑，一端通过外螺纹拧入下层基板的预制螺纹孔，另一端的内螺纹可以配合螺丝完成上层板的锁紧固定，相比普通的铜柱间隔柱，六角结构的设计可以让装配时用开口扳手或者套筒卡住受力，避免拧紧时柱体跟转，尤其是在空间狭小无法用手扶住柱体的装配场景下，六角受力面的设计能大幅提升装配效率，减少装配过程中对柱体表面的划伤。

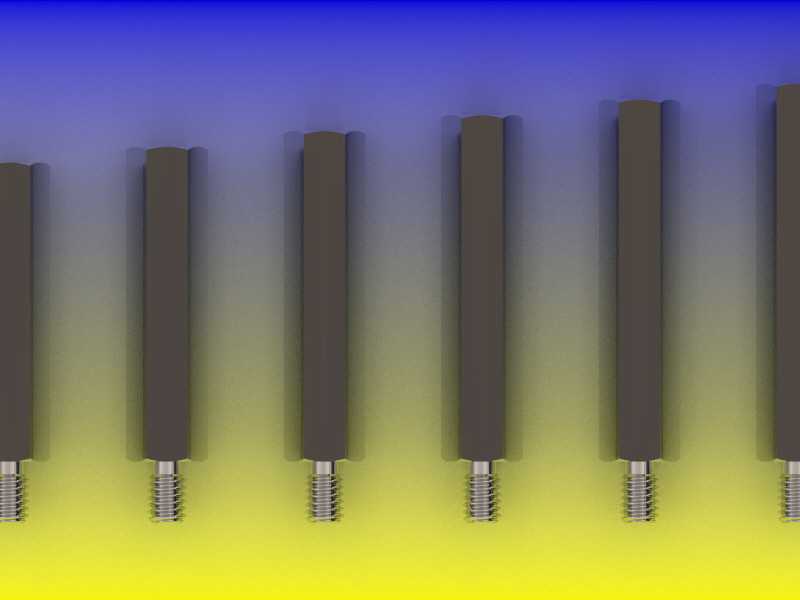

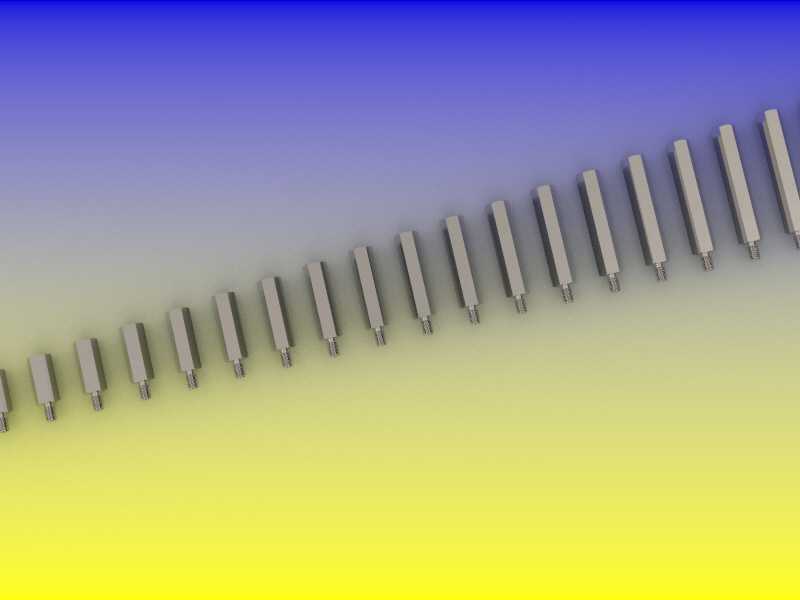

　　从结构设计逻辑来看，这类支座的六角对边尺寸设定为4.5mm，是完全匹配M2.5螺纹的标准配套尺寸，既保证了扳手卡接时的足够受力面积，不会因为受力面过窄导致扳手滑脱刮花零件，也不会因为六角尺寸过大占用过多的板上安装空间，对于排布密度较高的PCB板安装、小型传感器模组固定场景来说，这个尺寸的平衡度经过了大量实际项目的验证。长度规格覆盖5mm到30mm的常用区间，基本能覆盖绝大多数小型设备内部的板间间隔需求，不同长度规格的支座在设计时需要注意螺纹旋合长度的匹配，比如长度较短的5mm、6mm规格，外螺纹的有效咬合长度不能低于2mm，内螺纹的有效咬合深度不能低于1.8mm，否则在受到振动载荷时很容易出现螺纹脱开的问题，而长度超过20mm的规格，还要考虑柱体本身的长径比，避免拧紧时因为扭矩过大导致柱体弯曲变形，必要时可以在柱体中部增加工艺加强结构，但对于M2.5这个规格来说，30mm长度下的刚性已经能满足常规静态支撑的需求，毕竟这类支座主要承受的是轴向的压紧力，径向受力的场景极少。

　　实际选型应用时，首先要确认安装边界：下层基板的螺纹孔需要提前做沉孔避让吗？其实不需要，这类支座的外螺纹根部一般会做0.2mm左右的退刀槽，同时六角端面和螺纹根部的垂直度控制在0.05mm以内，只要基板的安装面平面度达标，拧紧后六角端面可以完全贴紧基板表面，不会出现倾斜。上层板的安装孔建议设计为2.7mm的通孔，方便M2.5的螺丝穿过，同时要注意螺丝拧入内螺纹的深度不能超过内螺纹的有效深度，否则会顶到外螺纹端的退刀槽位置，导致螺丝无法拧紧，甚至把内螺纹撑裂。在有振动冲击的使用场景下，比如车载小型设备、便携式检测仪器的内部结构，还可以在螺纹配合处涂少量的螺纹锁固胶，但要注意选低强度的可拆卸型号，方便后期维修拆解。

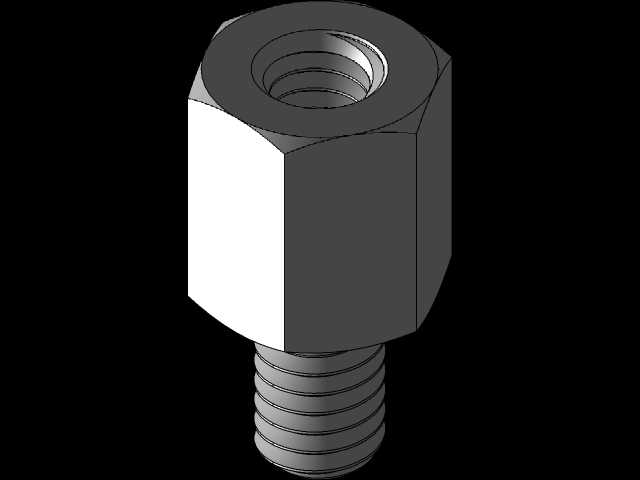

　　很多工程师在建模这类零件的时候，容易忽略螺纹收尾的结构，要么把螺纹直接建到六角端面，要么退刀槽的尺寸设计不合理，导致实际加工出来的零件无法装配，正确的建模逻辑是先确定六角柱的基体尺寸，对边4.5mm的六角，外接圆直径大概在5.2mm左右，建模时先拉伸六角基体，再分别加工两端的螺纹特征，外螺纹的大径控制在2.5mm的公差范围内，中径公差按照6g级来设定，内螺纹的小径控制在2.05mm左右，中径公差按照6H级设定，退刀槽的宽度设置为0.8mm，深度比螺纹牙底深0.1mm即可，既保证螺纹加工时退刀有足够空间，也不会因为退刀槽过深影响柱体的结构强度。另外六角的棱边要做0.1mm的倒角处理，避免装配时割手，也能减少零件周转过程中的磕碰变形，两端的螺纹端口也要做45度的导向倒角，方便装配时对准螺纹孔，减少错牙的概率。

　　在实际的设备装配场景中，这类支座的使用频率远高于很多定制化的支撑结构，因为标准规格的零件可以直接批量采购，成本低，互换性好，不需要单独开模或者机加工定制，尤其是在样机试制阶段，选用不同长度的标准六角支座可以快速调整板间间隔，不用重新加工定制支撑柱，大幅缩短样机的迭代周期。需要注意的是，这类支座如果用在有绝缘要求的场景下，需要选用尼龙材质的版本，但如果是有散热要求、需要接地的场景，就必须选用黄铜或者不锈钢材质的金属版本，金属版本的支座还能起到一定的接地导通作用，减少设备内部的电磁干扰问题。不同材质的支座在建模时的尺寸公差设定也有区别，尼龙材质的要考虑吸水后的尺寸膨胀，螺纹部分的公差要适当放宽，金属材质的则可以按照标准螺纹公差来设定，保证互换性。
