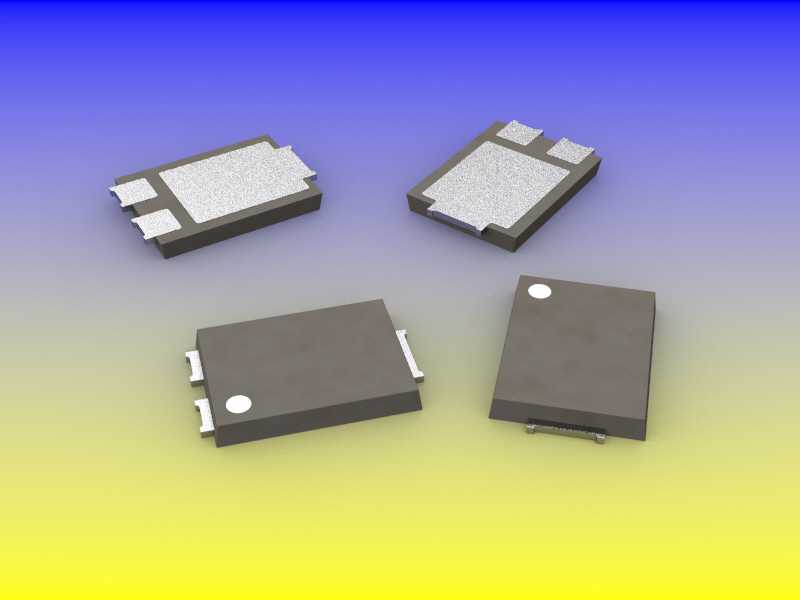

TO-277B贴片式半导体封装三维结构

　　在消费类电子、工业控制板卡、车载电源模块的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘匹配设计、生产钢网开制的核心参考依据，TO-277B作为小体积三引脚表面贴装封装，目前广泛应用在小功率MOS管、低压差线性稳压器、快恢复二极管等半导体器件的封装载体，适配回流焊生产工艺，能够在有限的板卡空间内实现更高的元件排布密度，相比传统直插封装大幅缩减板卡占用面积，适配当下电子产品轻薄化的设计趋势。

　　从实际设计逻辑来看，该封装的结构设计需要同时兼顾散热性能、焊接可靠性、安装公差适配三个核心维度。封装主体采用矩形塑封基体，底部设置大面积裸露散热焊盘，焊接时可直接与PCB表层的散热覆铜区域贴合，将器件工作时产生的热量快速传导至板卡散热层，无需额外加装散热片即可满足1-3W功率等级器件的散热需求，大幅降低终端产品的散热结构成本。三个信号引脚采用对称式翼型设计，引脚伸出长度、引脚间距严格遵循行业通用封装规范，引脚末端做预镀锡处理，能够适配常规SMT贴片机的吸嘴取料坐标，同时保证回流焊过程中焊锡的爬升高度符合IPC焊接检验标准，减少虚焊、立碑等焊接不良问题的出现概率。

　　在安装边界的尺寸设定上，该封装的塑封本体厚度控制在1.5mm以内，本体长度与宽度的公差带控制在±0.1mm，引脚共面度不超过0.05mm，能够适配厚度0.8mm-2.0mm的常规PCB板材安装要求，在板卡布局时，元件周边预留0.5mm的安全间距即可避免与相邻贴片元件、丝印标识、阻焊层产生结构干涉。模型还原了封装顶部的极性识别圆点，在SMT贴片生产环节可通过视觉识别系统快速判断元件贴装方向，避免反向贴装导致的电路功能失效问题；同时还原了引脚的折弯弧度、散热焊盘的下沉高度，在进行PCB焊盘设计时，可直接参考模型尺寸调整焊盘的长宽与钢网开口比例，平衡焊接牢固度与焊锡溢出导致的引脚短路风险。

　　不同于TO-277基础版本封装，TO-277B的引脚宽度与散热焊盘面积做了针对性优化，在同等封装体积下提升了载流能力，可承载持续电流最高可达10A，适配更多中小功率半导体器件的封装需求。在进行整机结构设计时，导入该三维模型可提前校验元件与外壳内壁、屏蔽罩、接插件等周边结构的间隙，避免试产阶段出现元件顶壳、装配干涉等问题，减少后期改模、调整板卡布局的时间成本。对于电源类产品设计而言，该封装的散热路径短，焊接后与PCB结合强度高，可适应一定程度的板卡弯折与振动工况，符合车载电子、工业控制类产品的可靠性测试要求。建模过程中对塑封本体的拔模角度、引脚的冲压圆角都做了还原，可直接用于生产环节的载具设计、吸嘴选型、AOI检测程序编写，覆盖从产品研发到量产全流程的结构参考需求。
