低功耗SMD封装雷达传感芯片结构

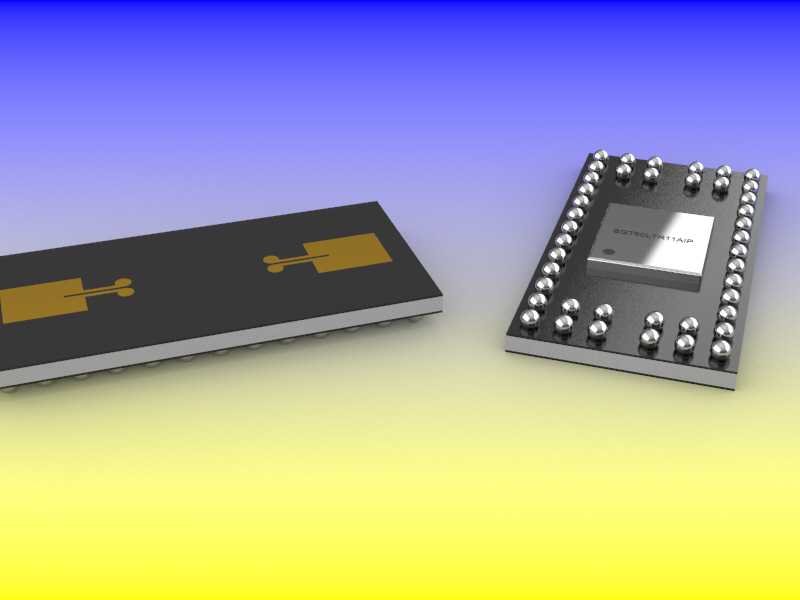

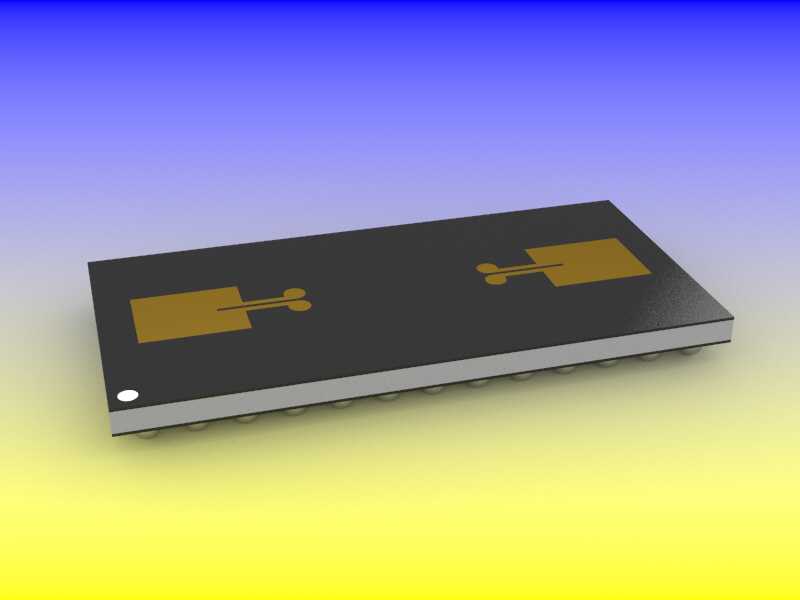

　　在做车载毫米波雷达、智能家居人体存在检测、工业设备非接触式测距、智能门禁感应模块的方案选型时，这类SMD封装的雷达传感芯片是核心的信号收发核心部件，不同于传统的红外热释电传感器只能检测运动热源、易受环境温度干扰的缺陷，这类雷达芯片通过发射调频连续波，能够实现静止人体的呼吸微动检测、毫米级的测距精度，同时不受光照、粉尘、温湿度变化的影响，在户外安防、工业液位检测、智能照明控制场景下的适配性更强。从结构设计维度看，这款芯片采用标准的表贴封装设计，整体外形尺寸控制在6.7mm×3.3mm×0.56mm的极小规格内，封装本体采用黑色环氧树脂塑封材质，正面预留了射频信号的辐射开窗区域，开窗位置覆盖内置的收发天线阵元，

　　保证微波信号的发射增益与接收灵敏度不会被封装材质过度衰减。底部采用球栅阵列的焊盘布局，焊球均匀分布在芯片封装的两侧边缘，这种引脚布局一方面能够缩短射频信号从芯片die到外部PCB走线的传输路径，减少高频信号的传输损耗与阻抗不连续带来的信号反射问题，另一方面在SMT回流焊接过程中，焊球的共面性更容易控制，能够降低虚焊、连锡的不良率，适合大批量的自动化贴片生产。在做PCB Layout设计时，需要注意这款芯片的安装边界要求：芯片下方的PCB区域需要做净空处理，不能布置任何铜箔走线与过孔，避免金属材质屏蔽微波信号的收发路径；芯片的射频前端方向不能有金属结构件遮挡，若产品外壳为塑料材质，需要保证外壳与芯片表面的间距不小于1mm，

　　同时塑料外壳的壁厚尽量控制在2mm以内，且不要在对应区域添加金属镀层、导电漆等会屏蔽微波的材质。从功能特性上看，这款低功耗自主雷达芯片不需要外部主控做复杂的信号处理，内置的DSP单元能够直接完成目标检测、距离解算、微动识别的运算，直接输出开关量或者串口数据，外围电路只需要搭配少量的去耦电容、晶振就能完成最小系统搭建，能够大幅降低终端产品的开发周期与BOM成本。在工业场景的应用中，这类芯片常被集成到接近开关、料位检测传感器、设备防撞模块中，相比传统的超声波传感器，它的检测响应速度更快，能够达到毫秒级，检测盲区可以控制在厘米级，同时不会因为检测面附着粉尘、水滴而出现检测失效的问题；在智能家居场景中，它可以被嵌入到吸顶灯、开关面板、

　　智能门锁中，实现人来灯亮、人走灯灭的自动控制，甚至能够检测到静坐状态下的人体呼吸信号，避免传统红外传感器因为人体静止就误判无人的问题。做三维建模的时候，需要准确还原封装的外形公差、焊球的直径与共面高度，因为这类高频器件的装配精度直接影响射频性能，焊球的高度偏差不能超过0.05mm，否则回流焊接后芯片的倾斜会导致天线方向图偏移，影响检测角度与范围；同时塑封本体的边角倒角、表面丝印的标识位置也需要准确还原，方便结构工程师在做整机装配时做干涉检查，确认芯片与周边结构件、其他元器件的安全间距，避免组装时出现压件、空间不足的问题。另外在做热设计考虑时，这款芯片的正常工作功耗在毫瓦级，自身发热极低，不需要额外设计散热结构，只需要在布局时远离大功率的电源器件、发热元件，避免高温环境导致芯片的工作频率漂移，影响检测精度。对于做传感模块开发的工程师来说，准确的三维模型能够提前在虚拟装配环境中验证模块的整体尺寸、安装孔位、外壳匹配度，减少打样迭代的次数，尤其是在做小型化的集成传感模块时，每0.1mm的空间都需要精准利用，芯片模型的尺寸准确性直接决定了整个模块的设计可行性。
