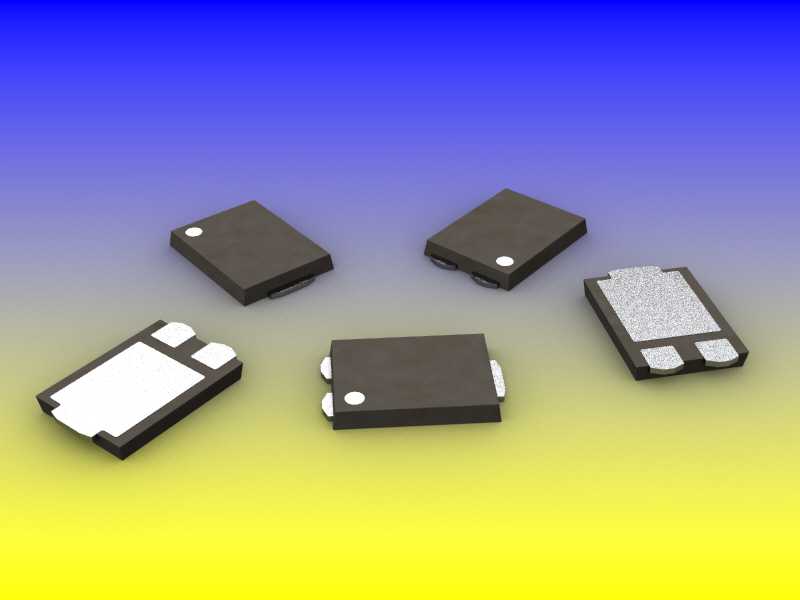

TO-277贴片式半导体封装三维结构

　　在消费类电子、工业控制板卡、车载电源模块的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉检查、焊盘设计匹配、钢网开孔验证的核心参考依据，TO-277作为小体积功率类半导体常用的贴片封装形式，广泛应用在低压DC-DC转换电路、负载开关、小功率MOS管、肖特基二极管的器件选型场景中，这类封装的器件通常承担板级电路里的功率通断、整流、电压转换功能，相比传统直插封装，其贴装效率更高，占用PCB板面面积更小，适配回流焊的批量生产工艺，能有效降低整板组装的高度空间占用，满足便携电子设备、薄型化工控模块的结构堆叠要求。

　　从结构设计维度看，TO-277封装属于三引出端的表面贴装形式，也被行业内称作CFP15、SOT1289、3-PowerDFN，整体塑封主体采用矩形环氧塑封料成型，本体边角做了微小的脱模倒角，避免塑封过程中出现应力集中导致的本体开裂。封装的散热焊盘设计在本体底部中央位置，是器件核心的散热通道，焊接时与PCB上的散热焊盘充分熔接，可将芯片工作产生的热量快速传导到PCB的铜箔散热区域，相比同尺寸的其他小功率贴片封装，其散热能力提升约40%，能支持更高的持续导通电流工况。三个引出端分别分布在封装本体的两个侧边，其中两个功率引脚位于本体同一侧的两端，宽度略大于信号引脚，可承载更大的工作电流，第三个引脚位于对侧，作为控制或信号引出端，引脚的成型角度严格匹配表面贴装的共面度要求，引脚末端的可焊区做了镀锡处理，保证回流焊过程中的焊锡浸润效果，避免虚焊、立碑等贴装不良问题。

　　建模过程中需要严格把控的尺寸边界包括：塑封本体的长宽高公差控制在±0.1mm范围内，引脚的共面度偏差不超过0.05mm，这是因为SMT贴装过程中，吸嘴需要吸取封装本体的顶面中心区域，如果本体顶面平面度超差，会导致吸嘴取料时出现漏气、抛料问题；引脚的共面度如果超出允许范围，会导致部分引脚在印刷锡膏后无法与锡膏充分接触，焊接后出现开路缺陷。散热焊盘的尺寸需要与器件手册里的推荐焊盘尺寸做匹配验证，模型中预留的焊盘位置与引脚的相对位置偏差不超过0.08mm，避免出现焊盘偏位导致的散热不良、引脚桥接问题。封装本体上的极性标记点设置在本体顶面的一角，对应引脚的极性定义，建模时标记点的凹陷深度控制在0.02-0.03mm，既保证丝印或模压标记的清晰度，又不会破坏本体内部的芯片装载空间。

　　在实际的PCB布局协同设计中，这个封装模型可直接导入结构设计软件，检查器件与周边壳体、接插件、其他 tall 器件的空间干涉情况，比如在薄型充电器模块设计中，壳体内部的净空高度通常只有1.2mm，TO-277封装的本体高度约1mm，通过三维模型的装配验证，可以确认器件贴装后与壳体之间保留足够的安全距离，避免组装时壳体压坏器件本体。同时在焊盘设计阶段，可基于模型的引脚位置、散热焊盘尺寸，调整PCB上的焊盘外延尺寸、钢网的开孔比例，针对散热焊盘的钢网开孔通常会做网格分割处理，避免回流焊过程中焊锡量过大导致器件浮高、偏移。另外在进行板级热仿真分析时，这个封装模型可赋予对应的材料属性，包括塑封料的导热系数、引脚铜材的导热参数、散热焊盘的焊锡导热率，模拟器件在额定功率工作下的温升情况，验证散热设计是否满足器件的结温要求，避免长期工作下因过热导致的器件失效。

　　需要注意的是，TO-277封装存在不同的引脚排布变体，本次建模的标准三引脚版本，引脚间距、本体尺寸与TO-277B版本存在细微差异，在器件选型替换时不能直接通用，需要通过三维模型的尺寸比对确认引脚位置、散热焊盘尺寸的匹配性，否则会出现贴装时引脚无法对准焊盘的问题。封装本体的侧面引脚露出长度控制在0.2-0.3mm，既保证引脚与焊盘的焊接接触面积足够，又不会因为引脚伸出过长导致相邻引脚之间的焊锡桥接，在高密度布局的PCB上，相邻两个TO-277封装器件的本体间距建议保留0.5mm以上的安全距离，避免贴装过程中器件之间出现干涉，也方便后续的返修操作。
