SOD-128封装电子半导体SMD贴片元件

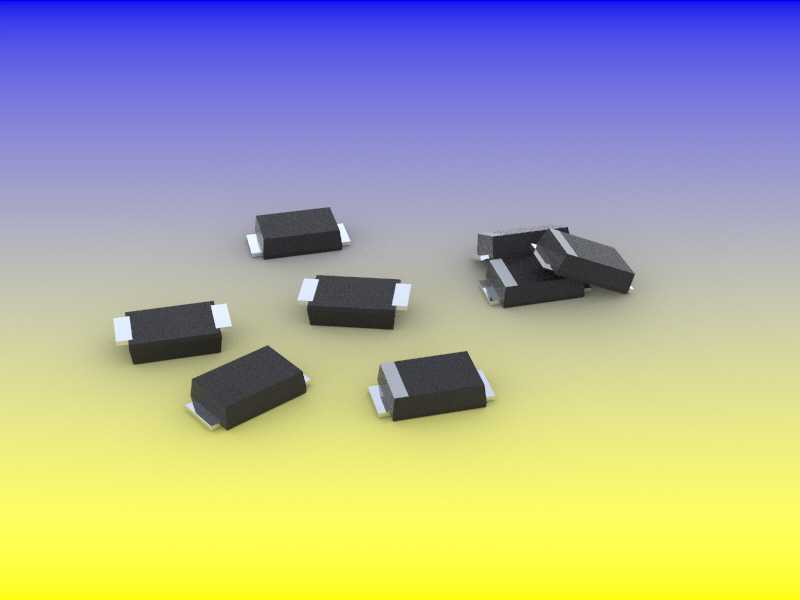

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局布线环节，表面贴装器件的封装建模精度直接决定了后期SMT贴片的良率，也影响着整板的信号完整性与空间利用率，SOD-128作为小功率半导体器件常用的贴片封装形式，广泛应用于小信号二极管、稳压管、TVS瞬态抑制器件的载体封装，在电源输入端口的防浪涌电路、信号链路的钳位保护回路、低压差线性稳压的周边配套电路中都能见到该封装器件的身影。本次建模覆盖了该封装的两种实用形态，分别对应带引脚极性标记与无标记的版本，能够匹配不同厂商的同封装器件选型需求，避免设计阶段因封装细节差异导致的贴片错件、极性反接等生产问题。从设计思路来看，建模过程优先还原了封装的实体安装边界，

　　首先确定塑封本体的长宽高基准尺寸，塑封主体采用哑光黑色的实体结构，边缘做了符合实际注塑工艺的微小倒角，还原量产器件的注塑成型特征，避免建模时出现尖锐直角不符合生产实际的问题。引脚部分采用镀锡金属材质特征，引脚伸出塑封本体的长度、引脚宽度、引脚与塑封本体的贴合间隙都严格参照行业通用的封装规范设定，引脚的弯折弧度完全匹配SMT回流焊过程中的焊盘爬锡需求，保证建库完成后导出的封装可以直接对接PCB设计软件的焊盘匹配校验，不会出现引脚与焊盘错位、偏移的问题。带极性标记的版本在塑封本体的对应位置做了阴极标识的凹槽特征，还原实际器件的极性识别结构，方便生产环节的目视检查与AOI光学检测识别，无标记版本则对应部分无极性半导体器件的封装需求，

　　两种版本的安装孔位、焊盘坐标完全统一，可在同一块PCB的不同位置按需调用，不需要重复调整布局间距。在实际电路设计应用中，该封装器件的占位空间远小于同参数的直插封装器件，适合高密度布板的紧凑型电子产品设计，建模时特意保留了器件本体与周边元件的安全间距参考，器件顶部到塑封本体的高度参数符合板卡堆叠时的层间间隙要求，不会出现与上层结构件、屏蔽罩干涉的问题。引脚的共面度参数在建模时做了严格控制，所有引脚的底部平面处于同一基准面上，模拟实际器件的引脚共面度公差，避免在做SMT仿真时出现虚焊的误判，也能给结构设计人员提供准确的器件高度参考，在做整机外壳的内部避空设计时，可以直接调用该模型做干涉检查，不需要额外测量器件实物尺寸。

　　对于硬件设计工程师而言，准确的三维封装模型可以在设计阶段就完成整板的器件布局校验，提前发现器件与接插件、结构件、散热片的干涉问题，减少打样后的改版次数；对于SMT工艺工程师来说，模型还原的引脚形态、本体尺寸可以直接用来做钢网开孔设计、吸嘴选型参考，提前评估贴片过程中的器件吸附、抛料风险。两种版本的模型在结构上做了统一的基准坐标设定，原点设置在器件本体的几何中心位置，方便在不同设计软件中导入时快速对齐坐标，不需要反复调整模型位置。塑封本体的表面做了符合实际的哑光质感处理，引脚部分做了金属光泽的特征还原，在做产品渲染、三维整板装配展示时，可以直接呈现接近实物的视觉效果，不需要额外调整材质参数。在汽车电子的BCM车身控制模块、工业PLC的IO接口板、消费类充电器的次级整流电路中，该封装的半导体器件都是常用选型，准确的三维模型能够覆盖从方案设计、结构校验、工艺仿真到产品展示的全流程需求，避免因封装模型尺寸偏差导致的生产装配问题，缩短产品从设计到量产的周期。建模过程中规避了常规封装库模型常见的尺寸偏差问题，比如引脚长度过长导致的焊盘短路风险、本体高度过高导致的装配干涉、极性标记位置错误导致的生产错件等问题，所有结构特征都经过实际器件的尺寸校核，能够满足工业级产品设计的精度要求。
