SOD323HP贴片电子元件封装三维结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB Layout与结构协同设计环节，表面贴装元件的封装三维模型是衔接电路设计与生产制造的关键载体，SOD323HP类夹焊封装元件的三维结构，直接影响焊盘设计、钢网开口、回流焊工艺窗口以及整板的空间布局校验。这类封装属于小尺寸表面贴装半导体器件的常用封装形式，多用于小信号二极管、ESD保护器件、低压整流器件的载体封装，在高密度互连板、柔性电路板、模块类微组装场景中应用极为广泛，尤其是在板上空间紧张、对元件贴装高度有严格限制的便携类电子产品、车载传感模块中，该封装的尺寸精度直接决定了SMT贴装的良率与长期可靠性。

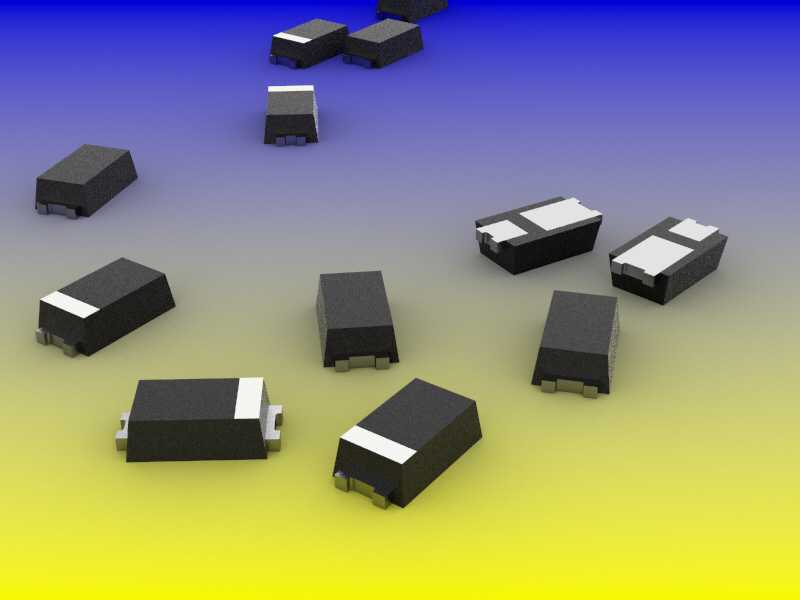

　　从实际设计逻辑来看，该封装的三维建模完全围绕最大外形边界进行绘制，整体外形尺寸控制在2.7mm×1.4mm×0.75mm的范围内，这个尺寸边界是结构设计人员在做板级空间校验时的核心参考依据——在进行PCB元件布局干涉检查时，不需要考虑元件本体的细微倒角、引脚局部形变公差，直接以最大外形包络作为干涉判定基准，能够快速完成整板元件的排布校验，避免后期投板后出现元件与结构件、相邻元件之间的物理干涉。建模过程中区分了带销标记与不带销标记两个版本，这一细节对应实际生产中的元件极性识别需求：带销的一侧为元件的极性标识端，在SMT贴装程序编写、AOI检测程序设置时，能够通过该结构特征快速判定元件贴装方向是否正确，避免反向贴装导致的电路功能失效。

　　从功能特性层面来说，这类夹焊式FlatPower封装的结构设计，核心是在极小的封装体积下兼顾散热能力与焊接可靠性，引脚与焊盘的接触区域设计为宽面夹焊结构，相比传统的翼形引脚封装，能够在回流焊过程中形成更饱满的焊点，同时增大引脚与PCB焊盘的接触面积，提升元件过波峰焊、回流焊后的机械抗剪强度，在板卡受到振动、冲击载荷时，降低元件引脚脱焊的风险。建模时还原的本体黑色塑封区域与白色极性标记区域，完全匹配实物元件的外观特征，在做整板的三维装配渲染、生产作业指导书制作时，能够直接调用该模型生成可视化的装配示意图，帮助产线操作人员快速识别元件极性与贴装位置，减少错料、反向贴装的概率。

　　在实际工程应用中，该封装模型的使用场景覆盖了从前期方案选型到后期生产制造的全流程：硬件工程师在选型阶段，可以通过三维模型直观判断该封装尺寸是否满足板上的高度限制，比如在板卡对应位置上方有结构件凸台、屏蔽罩内壁时，0.75mm的本体高度加上焊锡厚度的预留空间，能够快速判定是否存在装配冲突；PCB设计工程师在做封装库校验时，可以将三维模型与2D焊盘图形进行对齐匹配，确认焊盘的伸出长度、引脚间距与元件本体的位置关系是否符合IPC-SM-782贴装设计标准，避免因焊盘设计不合理导致的立碑、虚焊、焊点桥接等工艺问题；工艺工程师在编制SMT贴装程序时，可以参考三维模型的吸嘴拾取面位置，确定贴片机吸嘴的最佳拾取点，避免因拾取位置偏移导致的贴装精度下降问题。

　　需要注意的是，该模型按照最大外形绘制的设计思路，是面向板级布局干涉校验的通用化处理，在进行焊点可靠性仿真、焊盘热应力分析时，还需要结合元件厂商提供的详细尺寸公差、引脚材质参数进行细化调整，但在绝大多数的常规结构设计、布局校验场景下，这种最大包络的建模方式已经能够满足工程使用需求，同时能够降低模型的数据量，提升整板三维装配时的软件运行流畅度，避免因单个元件模型过于复杂导致的整板装配卡顿、加载缓慢问题。两个版本的区分设计，也适配了不同厂商同类型封装的细微差异，设计人员可以根据实际选型的元件是否带定位销标记，选择对应的模型版本导入设计文件，保证三维装配效果与实际生产物料的一致性，减少设计与生产端的信息差。
