四端子Kelvin连接金属带功率电阻结构

　　做了快十年的工控板卡结构设计，接触过的采样电阻少说也有上百款，这次梳理的这款SMD结构金属带功率电阻，是最近在做伺服驱动器电流采样回路选型时反复核对过的结构，刚好把建模和选型时踩过的坑整理出来。

　　先从实际应用场景说，这类电阻最核心的使用场景是大电流回路的电流采样，不像普通碳膜电阻用来做分压、限流，它是要串在主功率回路里的——比如伺服电机的相电流采样、开关电源的输出过流检测、BMS的充放电电流采集、光伏逆变器的MPPT回路电流检测，这些场景里电流动辄几安到几十安，普通贴片电阻的功率裕量根本扛不住，而且温漂带来的采样误差会直接导致控制逻辑出错，严重的时候甚至会炸管。之前做一款2kW伺服驱动器的时候，一开始选了普通厚膜采样电阻，跑满负载10分钟电阻就因为过温热漂移超了5%，电流采样值飘得厉害，FOC算法的力矩控制直接失准，后来换成同参数的金属带结构电阻，连续跑2小时满负载温漂都控制在1%以内，才解决了问题。

　　说到功能特性，这款电阻采用四端子Kelvin连接设计，这也是它和普通两端子功率电阻最核心的区别。普通两端子电阻在走大电流的时候，引脚和焊盘的接触电阻会被算进采样电阻值里，比如电阻本身是1毫欧，引脚接触电阻可能就有0.2毫欧，采样误差直接到20%，根本没法用在高精度采样场景。四端子结构把电流回路和电压采样回路分开，两个内侧端子专门走电压采样线，几乎没有电流流过，接触电阻的影响直接被消除，采样精度能做到1%甚至更高，这也是为什么高精度电流检测场景几乎清一色用四端子结构的原因。另外金属带的基材一般是锰铜或者镍铬合金，温度系数能做到50ppm/℃以内，比厚膜电阻的200ppm/℃好太多，而且合金的抗脉冲电流能力强，电机启动、短路瞬间的几十倍额定电流冲上去，也不会轻易烧断或者阻值漂移。

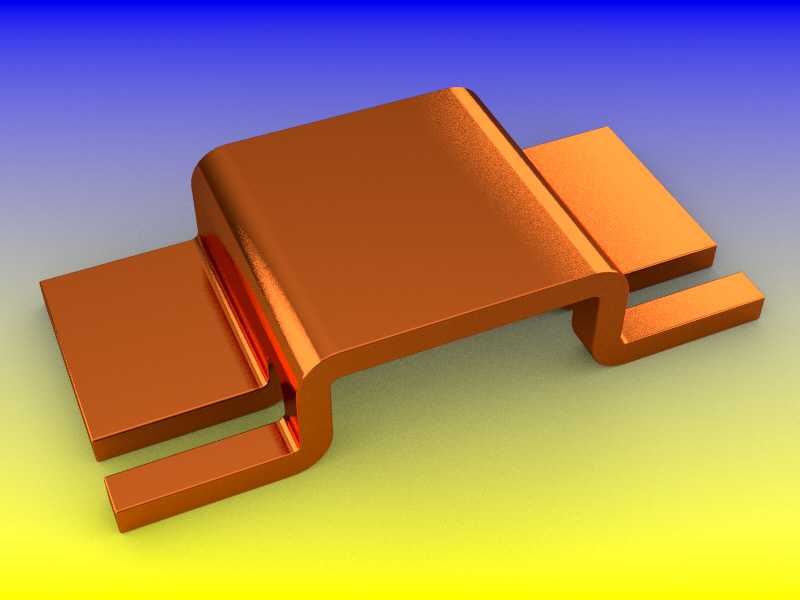

　　设计思路上，这款电阻的结构完全是围绕低感、高散热、易焊接来做的。首先整体是扁平冲压结构，没有绕线，寄生电感能做到纳亨级，适合高频开关回路的采样，不会因为电感带来尖峰干扰采样值。电阻的两个焊接端做了加宽的焊翼，比电阻本体宽出近1mm，一方面是增加焊盘的接触面积，过回流焊的时候爬锡均匀，不会出现立碑、虚焊的问题，另一方面加宽的焊端能把电阻工作时产生的热量直接导到PCB的铜箔上，相当于借助PCB铜箔散热，不用额外加散热片就能做到额定功率3W甚至更高。电阻的功能区也就是中间的金属带部分，做了下沉式的结构，和焊接端有0.3mm左右的高度差，焊接的时候焊锡不会爬到功能区上，避免焊锡改变电阻的实际阻值——之前踩过这个坑，有款电阻的功能区和焊端齐平，过回流焊的时候锡膏爬上去，实际阻值比标称值小了15%，采样直接不准。另外不同阻值的款是通过调整中间金属带的宽度和开槽来实现的，阻值越小金属带越宽，甚至会开对称的槽来调整电流路径，保证阻值精度，这次建模的时候特意把不同阻值的结构差异做了区分，方便选型的时候对应。

　　外形尺寸和安装边界是结构设计最需要关注的点，这款电阻的总体尺寸是6.9mm×6.6mm×3.0mm，属于3920封装规格的功率电阻，做PCB封装的时候要注意，焊盘的尺寸不能按普通3920电阻来做，因为它的焊翼是加宽的，焊盘宽度要做到2.2mm，长度1.8mm，两个焊盘的中心间距要留4.5mm，不然焊盘太窄的话焊接强度不够，大电流下焊盘容易发烫脱落。另外要注意安装高度，3.0mm的总高度不算高，但如果是做薄型电源或者板卡，要确认上层结构件和电阻的安全距离，至少留0.5mm的间隙，避免组装的时候压到电阻导致阻值变化。还有个容易忽略的点，这类电阻因为是金属结构，和周边的高压走线要留够电气间隙，至少1mm以上，避免高压爬电。如果是多颗电阻并排布置，间距至少留2mm，避免互相加热导致温漂叠加。另外在PCB布局的时候，尽量把采样回路的走线走在电阻的采样端子侧，不要和主功率回路的走线混在一起，不然大电流的磁场会耦合到采样线上带来干扰，这部分虽然是PCB设计的内容，但建模的时候把端子位置做准确，能给后续Layout的工程师省很多事。

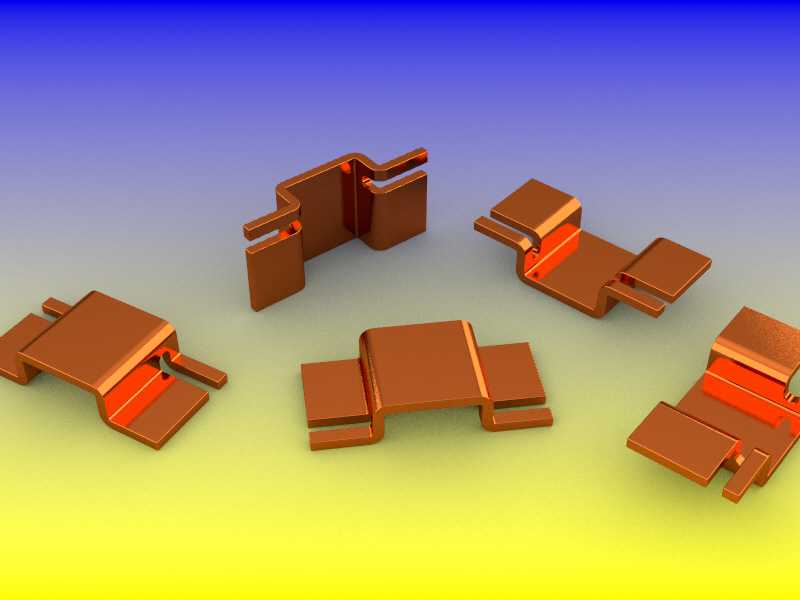

　　建模的时候特意把电阻的折弯圆角、焊端的镀锡层厚度、金属带的冲压纹理都做了还原，不是那种简化的方块模型，因为之前做结构干涉检查的时候，用简化模型经常会忽略电阻本体的折弯凸起，导致组装的时候和外壳干涉，这次的模型把所有安装相关的细节都做了1:1还原，不管是做结构装配检查，还是做产品渲染图，都能直接用。另外要提一句，这类金属带电阻在安装的时候不要在电阻本体上点胶固定，很多工程师为了加固喜欢点硅橡胶，但是硅橡胶会把电阻裹住，热量散不出去，温漂会变大，甚至会因为长期过热导致电阻开路，固定只需要靠两端的焊盘就足够，焊锡的强度完全能承受常规的振动场景。
