四端子Kelvin连接SMD金属C型功率电阻

　　在高密度电力电子装配场景中，电流采样回路的精度直接决定整套电源管理系统的控制可靠性，这类采用四端子Kelvin连接设计的SMD金属C带功率电阻，正是为解决大电流工况下采样误差问题开发的核心无源器件。不同于常规两端子贴片电阻将电流通路与电压采样通路共用引脚的设计，该结构将载流主回路与电压检测端子做了物理分隔，当大电流通过电阻金属基体时，采样端子不会引入引脚接触电阻、载流端子压降带来的测量偏差，哪怕在数十安培的持续通流场景下，也能保证毫欧级阻值的采样精度，这一特性让它在服务器电源模块、新能源车载BMS采样回路、工业变频器直流母线检测、高频开关电源输出端电流采样等场景中得到广泛应用。

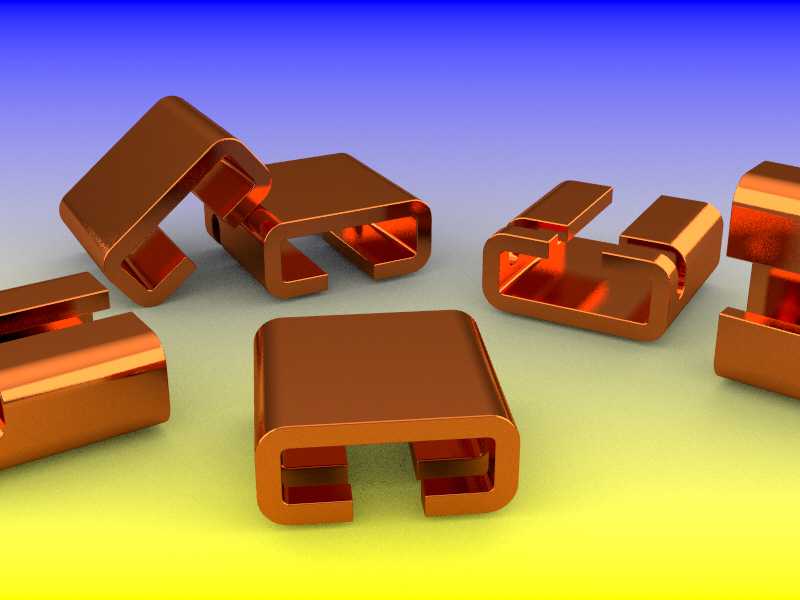

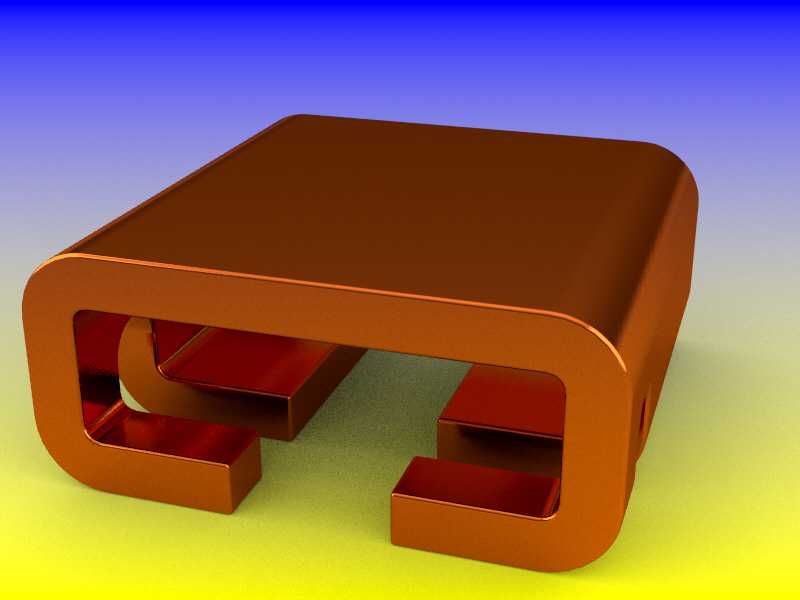

　　从结构设计逻辑来看，该电阻采用冲压成型的高导电合金金属带作为基体，整体弯折为C型开放式结构，这种构型并非单纯为了外形辨识度：C型的中空结构可以在器件通过大电流产生温升时，给金属基体预留足够的热膨胀形变空间，避免长期热循环下焊点因应力累积出现开裂；同时开放式的结构增大了器件与周边空气的接触面积，相比同封装尺寸的实芯贴片电阻，自然对流条件下的散热效率提升明显，能在相同额定功率下降低器件自身的工作温升，减少对周边敏感器件的热辐射影响。设计过程中需要严格控制弯折处的圆角半径，若弯折半径过小，冲压过程中金属带内部会产生残余应力，长期高低温循环后容易出现阻值漂移，甚至在机械振动工况下发生断裂；若弯折半径过大，则会占用更多的PCB安装空间，不符合高密度贴片装配的尺寸要求。

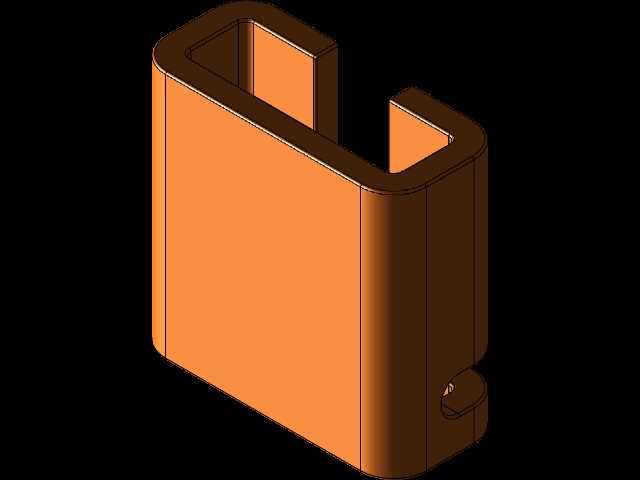

　　该器件的总体安装边界尺寸控制在6.9x6.6x3.0mm区间，属于中小功率等级的表面贴装采样电阻，选型时需要注意，这个尺寸是包含引脚焊接区域的最大外形轮廓，PCB封装设计时要在焊盘周边预留至少0.5mm的安全间距，避免与相邻贴片器件发生干涉。焊接端采用了与金属带基体一体化冲压的结构，没有额外拼接的引脚部件，减少了连接部位的接触电阻，同时焊接面做了镀锡处理，兼容常规回流焊、波峰焊工艺，不需要特殊的焊接参数设置。带翼版本的同系列电阻在C型结构两侧额外延伸出焊接翼片，主要是为了提升大电流工况下的焊点机械强度，适合在存在高频振动的车载、工业工控场景中使用，而本次的基础C型版本更适合常规室内工业电子、消费类大功率电源场景，在占用PCB面积相同的前提下，自重更轻，贴片拾取效率更高。

　　实际选型应用中，需要根据回路的持续工作电流、峰值冲击电流、采样精度要求匹配对应的阻值规格，不同阻值规格通过调整金属带的合金成分、基体厚度实现，不需要改变整体外形尺寸，这也让该系列电阻可以在同一PCB封装位上兼容不同参数的选型需求，减少PCB改版的工作量。安装布局时要尽量避免将该电阻布置在发热量大的功率器件正下方，防止额外的热叠加导致电阻超出额定工作温度；同时采样走线要从两个电压检测端子单独引出，走平行等长的差分走线，不要与主电流回路的走线共用铜皮，才能充分发挥Kelvin连接的精度优势。建模过程中需要准确还原C型结构的内槽尺寸、焊接端的平面度、端子的倒角细节，这些结构细节直接影响SMT贴片时的吸嘴拾取成功率、焊接后的焊点可靠性，若模型内槽尺寸偏差过大，还可能导致组装后与PCB上的其他凸起部件发生结构干涉。
