LSOP-4封装光耦电子元器件三维结构

　　在工业控制板卡、消费电子主板、电源隔离模块的PCB布局设计环节，表面贴装类光耦的选型与结构校核，直接决定了板卡的信号隔离性能、爬电距离合规性以及SMT产线的贴装良率，LSOP-4封装的光耦作为小体积隔离器件的常用选型，其三维结构的精准还原，是结构工程师完成PCB器件封装库搭建、板间干涉校核、装配工艺验证的核心参考依据。这类光耦的核心应用场景集中在需要高低压信号隔离的电路节点，比如变频器的驱动信号反馈回路、智能电表的计量信号隔离端、工业PLC的数字量输入通道，依靠内部光电转换结构实现输入输出端的电气完全绝缘，切断环路干扰的传导路径，相比传统直插封装的同规格光耦，LSOP-4的长本体设计能够在相同引脚间距下，

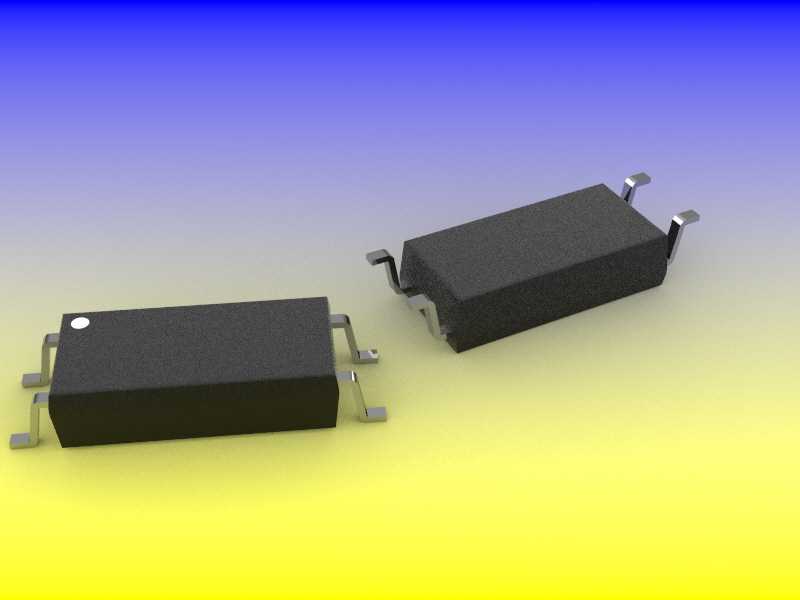

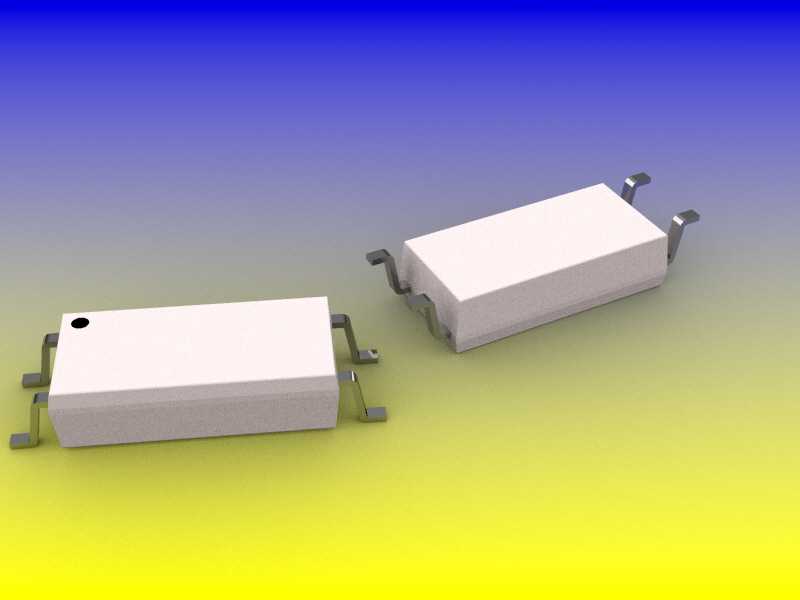

　　拉宽输入输出引脚之间的爬电路径，满足更高等级的隔离电压要求，无需额外在PCB上开槽增加爬电距离，有效压缩板卡的占用面积。从结构设计逻辑来看，该封装本体采用矩形塑封结构，外壳为阻燃级环氧塑封料，常规量产外壳分为黑色遮光与白色半透两类，黑色款多用于对环境杂散光敏感的高速信号传输场景，避免外界光线侵入内部干扰光电转换效率，白色款则多用于低成本、对隔离带宽要求不高的低速开关信号场景。本体两端共引出4根鸥翼型引脚，引脚采用铜合金基材表面镀锡处理，引脚成型角度严格匹配SMT回流焊的工艺要求，引脚伸出本体的长度、引脚间的中心距、引脚与本体底面的共面度，都直接影响贴装时的锡膏印刷质量与焊接可靠性，建模时需要严格还原引脚的弯折弧度与末端平面度，

　　避免在PCB装配仿真时出现引脚虚接、与焊盘对位偏移的问题。在实际选型与布局阶段，工程师需要重点关注该器件的安装边界尺寸：本体长度方向的尺寸决定了相邻器件的布局间距，尤其是在高压板卡设计中，光耦本体与周边高压走线、高压器件的间距必须满足安规要求，不能仅参考引脚焊盘的占位尺寸；本体的高度尺寸则决定了板卡与上层壳体、散热片之间的垂直间隙，避免装配后出现器件被压损的问题；引脚的成型尺寸需要匹配对应厚度PCB的焊盘设计，焊盘的长度、宽度以及钢网开口尺寸，都要结合引脚的实际截面尺寸来设定，保证回流焊时锡量合适，不会出现连锡、立碑等焊接缺陷。不同于常规SOP-4封装，LSOP-4的本体长度更长，内部的发光二极管与受光三极管之间的物理间距更大，

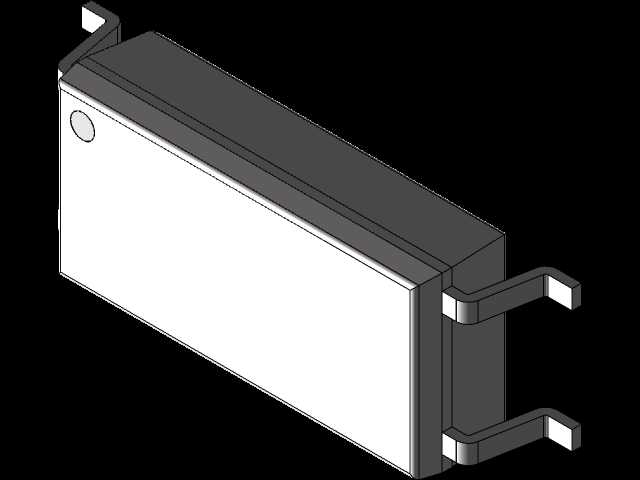

　　能够实现更高的隔离耐压等级，这一结构特性在建模时需要通过本体的长度比例准确体现，不能直接套用标准SOP-4的封装尺寸进行修改，否则会导致安规距离校核出现误差，给后续产品的安规认证留下隐患。在三维建模过程中，需要重点还原塑封本体的边角倒角、引脚根部与本体连接的包胶结构、本体表面的定位标记点——那个位于本体一角的圆形白点是SMT贴装时的极性识别标记，贴片机通过视觉识别该标记确定器件的贴装方向，建模时该标记的位置、尺寸必须与实际器件完全一致，否则会导致贴装坐标识别错误，出现批量反向贴装的生产事故。对于从事PCB结构设计、电子设备结构开发的工程师而言，精准的LSOP-4光耦三维模型，能够在设计阶段就完成虚拟装配校验，提前排查器件与周边结构件、接插件、散热结构的干涉问题，减少打样后的改模次数，缩短产品的开发周期，同时也能为SMT产线的钢网设计、贴装程序编写提供准确的尺寸参考，提升量产阶段的装配良率。
