四引脚倒装封装半导体芯片结构设计

　　本次呈现的四引脚倒装封装芯片结构，是面向高密度板级电路集成场景开发的微型电子连接载体，在便携式消费电子、工业控制板卡、车载传感模块等对安装空间有严苛限制的电路系统中应用广泛。不同于传统引线键合封装的芯片结构，该款倒装封装芯片将有源面直接朝向印制电路板安装侧，通过凸点引脚完成与基板焊盘的电气互联与机械固定，省去了传统封装内部的键合引线弧高空间，整体封装厚度可压缩至传统同引脚数塑封芯片的三分之一左右，能够适配超薄类电子产品的内部堆叠需求。

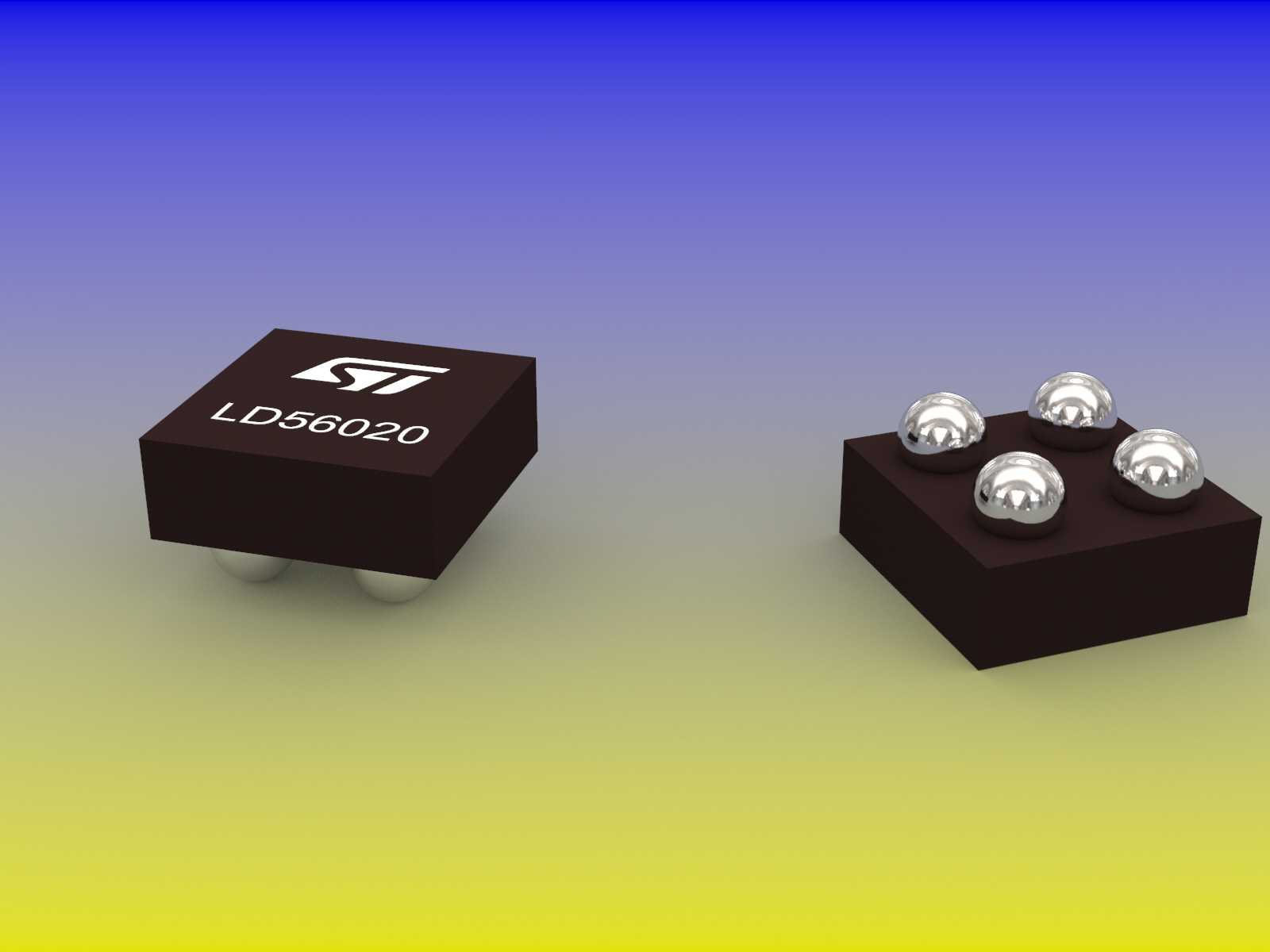

　　从结构设计逻辑来看，该芯片的封装本体采用黑色环氧塑封料完成包封，本体表面预留了品牌标识与型号丝印区域，方便生产环节的视觉识别与追溯。四个球形引脚采用共面度公差控制在0.05mm以内的凸点结构设计，引脚材质选用高导电性的锡基合金，表面做防氧化处理，能够兼容常规回流焊工艺的温度曲线，焊接过程中凸点的熔融塌陷量控制在引脚直径的15%-20%区间，既可以保证焊接结合强度，又能避免相邻引脚之间出现焊锡桥连短路的问题。引脚的排布采用中心对称布局，相邻引脚的中心间距经过优化，在满足PCB布线最小线宽线距要求的前提下，尽可能缩小封装本体的平面尺寸，减少对板卡安装面积的占用。

　　在安装边界设计上，该芯片的封装本体边缘与引脚最外侧轮廓预留了0.15mm的安全距离，避免塑封本体边缘在贴装过程中与PCB上的相邻元件、丝印标识或者阻焊层开窗产生干涉。芯片底部的引脚凸点高度统一，贴装完成后芯片本体与PCB板面之间会形成均匀的毛细间隙，方便底部填充胶的流动渗透，填充胶固化后可以缓冲芯片与PCB之间因热膨胀系数差异产生的应力，提升整体连接结构的抗振动、抗热疲劳性能，适配工业场景下宽温域工作的可靠性要求。

　　从实际使用场景的适配性来看，该结构的芯片无需额外的键合引线，信号传输路径更短，寄生电感与寄生电容参数远低于传统引线键合封装的同规格芯片，能够支持更高频率的信号传输，适合用于电源管理、小信号放大、接口转换等对信号完整性有一定要求的电路模块中。建模过程中严格还原了封装本体的倒角细节、引脚的球面弧度、表面丝印的凹陷特征，所有结构尺寸均参照行业通用的微型四引脚倒装封装规范设定，可直接用于PCB布局阶段的3D干涉检查、整机装配的空间堆叠验证，也可作为电子类教学演示、电路虚拟仿真环节的可视化模型使用。设计时还考虑了批量生产中的贴装工艺适配性，封装本体的顶部平面做了平整度优化，可适配吸嘴的真空拾取要求，引脚的共面度参数满足高速贴片机的贴装精度公差范围，不会出现因引脚高度差导致的虚焊问题。
