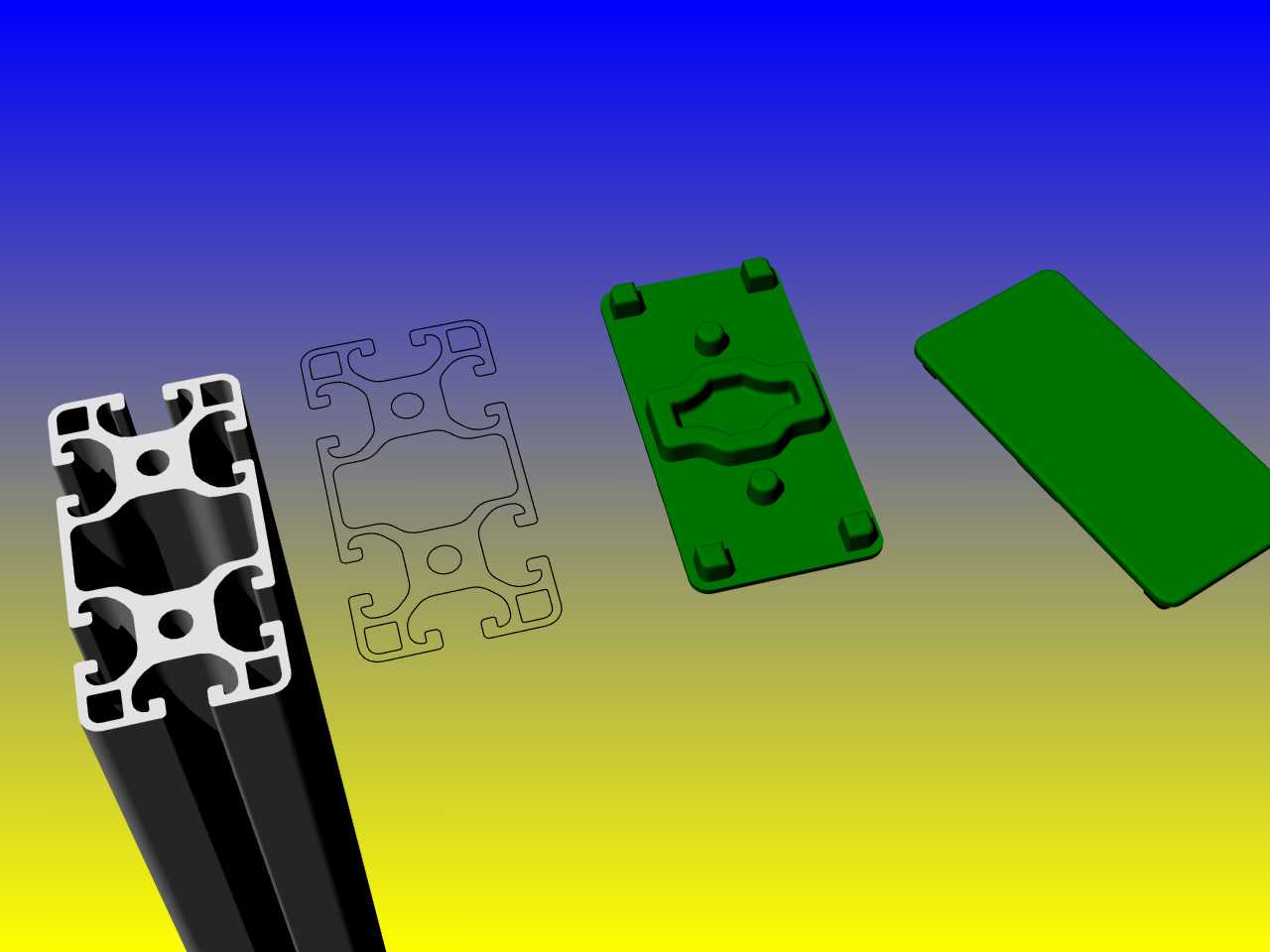

4080工业铝型材配套端盖结构设计

　　在工业铝型材搭建的各类机架、设备护罩、流水线工作台、物料周转架结构中，型材端面的封闭处理是结构设计环节容易被忽略但直接影响成品完成度与使用安全性的细节。这款适配40系列80mm幅宽铝型材的端盖，正是针对欧标4080铝型材的端面截面特征开发的配套封边零件，日常应用场景覆盖自动化设备机架封边、生产线防护栏端面遮挡、铝型材工作台端面防护、物料架型材端头封闭等多个工业装配场景。从实际使用需求出发，铝型材切割后端面会留下锋利的切割毛刺，同时型材内部的中空槽道容易落入加工切屑、灰尘、生产车间的切削液飞溅残留，长期积聚会增加型材内部清洁难度，甚至在设备维护拆装时掉落杂物影响传动部件运行，外露的型材端面也容易在人员走动、物料转运过程中剐蹭衣物、

　　磕碰操作人员肢体，存在一定安全隐患，端盖的核心作用就是通过过盈配合卡入型材端面的槽位，完全覆盖型材切割后的断面，同时封堵型材的中空腔体开口。设计这款端盖时，首先需要完全匹配4080铝型材的端面外轮廓尺寸，整体外形严格贴合40mm×80mm的型材外边界，不会出现突出型材表面或者覆盖不全的问题，端盖背面设置的卡扣结构完全对应型材端面的T型槽位置，安装时不需要额外的紧固件，只需要将卡扣对准槽位按压到位即可完成固定，卡扣的倒扣角度经过反复调整，既保证安装时不需要过大的按压力度，徒手即可完成装配，又能保证日常使用过程中不会因为设备振动、轻微碰撞出现脱落问题。端盖的表面做了平整化处理，和型材安装后表面齐平，没有突兀的凸起，不会在型材框架外侧形成勾挂点，避免人员经过时勾挂工作服或者搬运物料时勾扯包装。针对不同的使用场景，端盖的材质选型也做了适配，常规场景下采用改性PP注塑成型，具备足够的韧性和抗老化性能，能够适应车间内的温度变化、少量切削液飞溅、常规油污接触的使用环境，不会出现短时间内脆化开裂的问题；如果是有防静电需求的电子生产线机架配套端盖，还可以更换为防静电材质，满足电子车间的静电防护要求。从安装边界来看，这款端盖完全嵌入型材端面，安装后不会额外占用型材长度方向的尺寸，在前期做框架整体尺寸核算时，不需要额外预留端盖的安装空间，只需要按照型材的实际裁切长度计算框架整体尺寸即可，不会因为端盖的安装导致框架整体尺寸超出设计公差。

　　端盖的边缘做了微小的倒角处理，和型材端面贴合后不会形成尖锐的接缝，即使人员肢体碰到端盖边缘也不会出现划伤问题。在实际设备装配过程中，这类端盖的使用还能提升整体设备的外观一致性，不同批次切割的型材端面可能存在切割纹路细微差异、轻微崩边等小瑕疵，安装端盖后可以完全遮盖这些加工瑕疵，让整台设备的框架外观更加规整统一。针对铝型材端面上的安装孔位，这款端盖也做了对应的避让设计，如果型材端面需要安装脚轮、脚杯、连接板等配件，不需要完全拆除端盖，只需要对应孔位位置在端盖上开孔即可，端盖的剩余部分依然可以起到遮挡防护作用，不会因为需要安装端面配件就完全放弃端面的封闭处理。在长期使用过程中，如果需要对型材框架进行改造、拆装内部穿设的线缆或者气路管线，

　　只需要用平口螺丝刀从端盖边缘的微小缝隙轻轻撬动即可拆下端盖，不会损坏端盖的卡扣结构，拆装后可以重复使用，降低设备改造的配件成本。和传统的金属端盖相比，这款塑料端盖重量更轻，不会额外增加铝型材框架的整体负载，同时绝缘性能更好，在设备存在漏电风险的场景下，能够避免型材端面导电带来的安全隐患，注塑成型的加工方式也让端盖的生产成本更低，适合大批量设备装配时使用。在三维建模过程中，这款端盖的模型完全还原了实际产品的卡扣结构、倒角尺寸、轮廓公差，导入装配体后可以直接和4080铝型材模型完成配合，不需要额外调整尺寸，能够直接用于设备整体的装配干涉检查，提前预判端盖安装后和周边配件是否存在位置冲突，减少实际装配时的现场修改工作量。
