不锈钢直角检验角尺工业级测量靠尺

　　在机械加工现场的工序检验环节，直角偏差是形位公差检测里最常碰到的校验项，不管是普通车床加工后的零件端面与轴线垂直度校验，还是铣床装夹工件时的基准面找正，或是钣金折弯后的折角角度核验，都离不开高精度的直角靠尺作为比对基准。这款不锈钢直角检验尺，就是针对车间现场高频次的直角校验场景设计的，整体采用马氏体不锈钢材质做整体淬硬处理，测量面经过精磨后做了去应力时效，长期使用不会因为磕碰、温度波动产生形变，能在加工车间的复杂温湿度环境下保持稳定的测量精度。

　　从结构设计来看，这款角尺采用了经典的宽座加长臂的L型结构，宽座的基准底面做了加厚处理，靠在工件基准面上时不需要额外扶持就能保持稳定的直立状态，单手握持长臂就能完成快速比对，比薄型角尺更适合现场快速巡检的操作需求。长臂的测量棱边做了0.2mm的倒棱处理，既避免了锐边划伤操作人员的手部，也不会因为棱边磨损出现圆弧缺口导致测量间隙判断失误，测量面的平面度控制在0.003mm每百毫米长度范围内，和0级平板配合使用时，光隙法可以分辨出0.01mm以内的直角偏差，完全能满足普通机加工零件的IT7级形位公差校验需求。

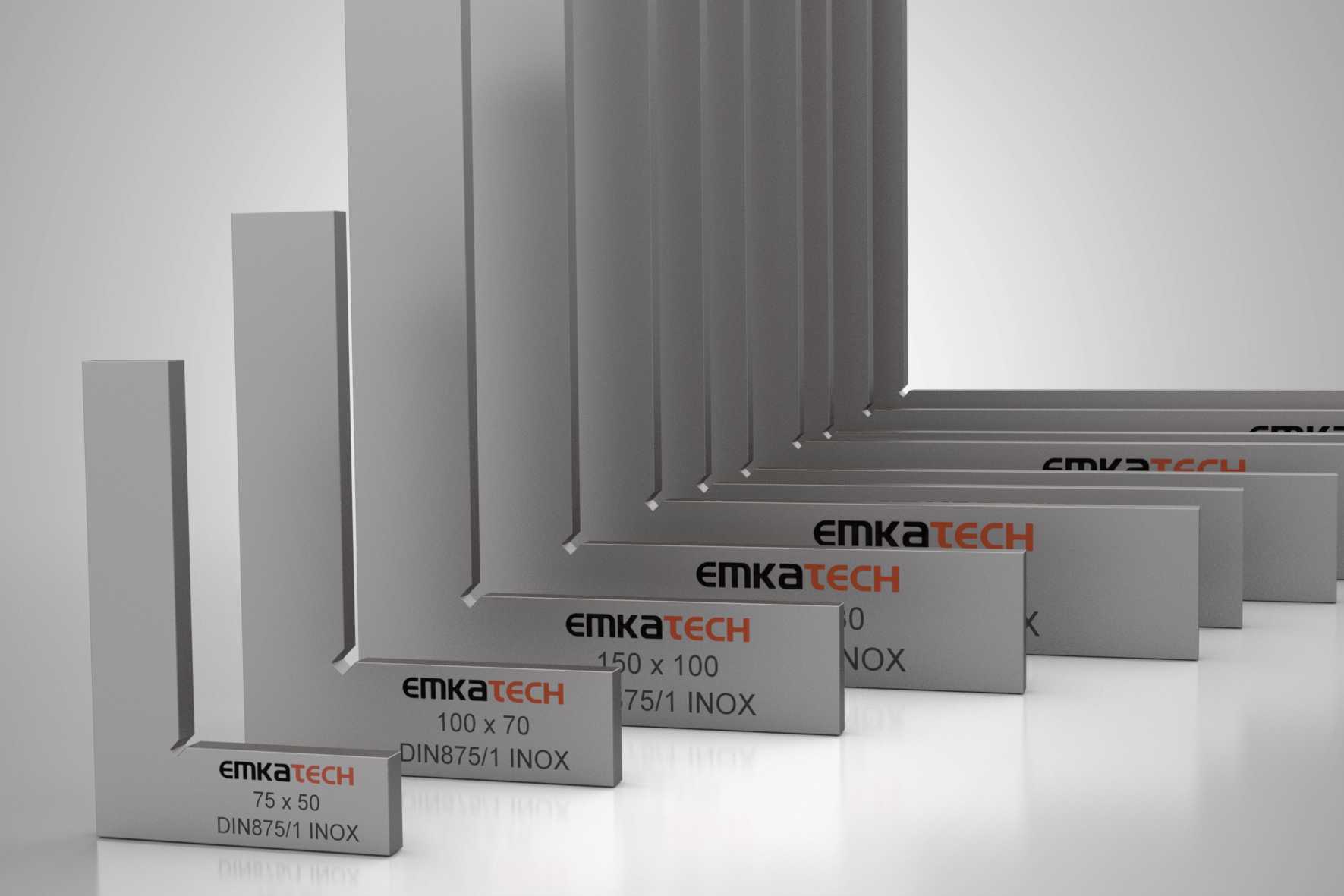

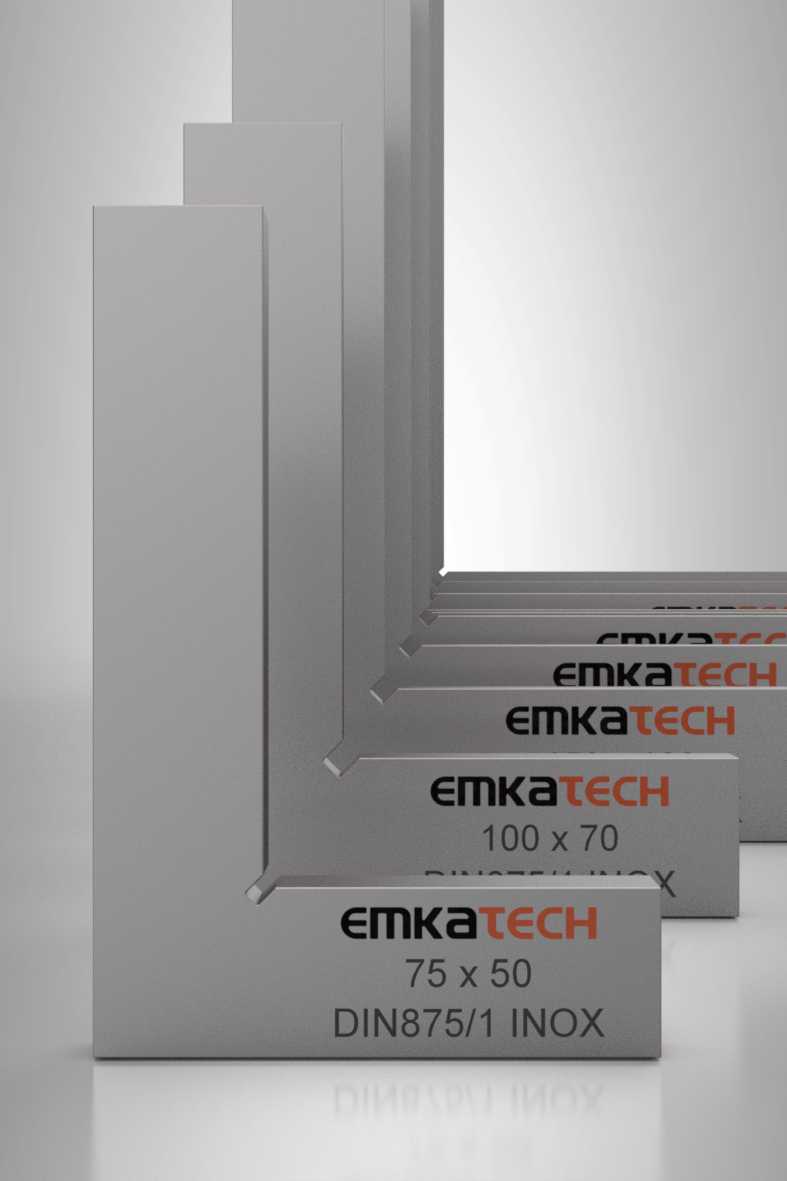

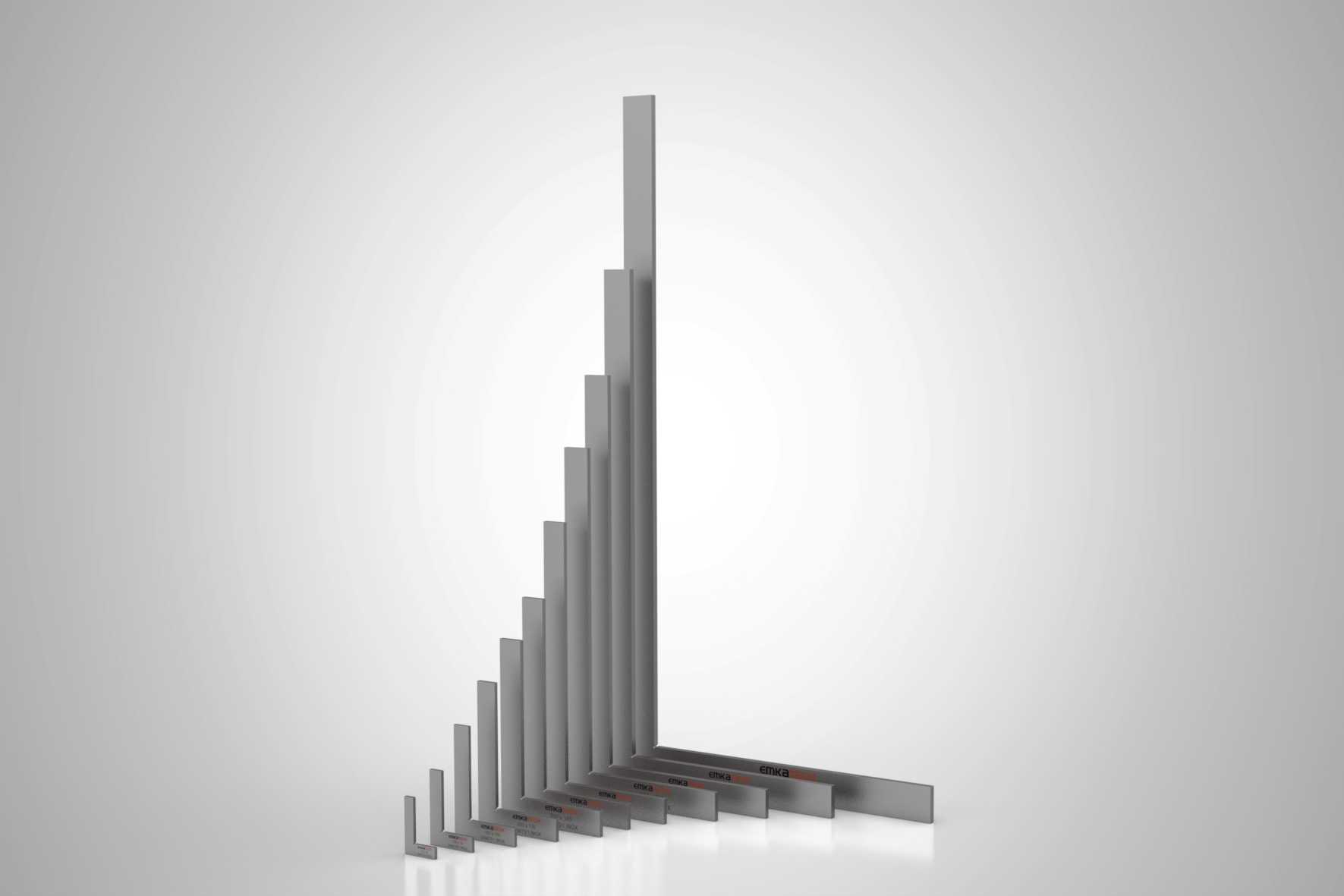

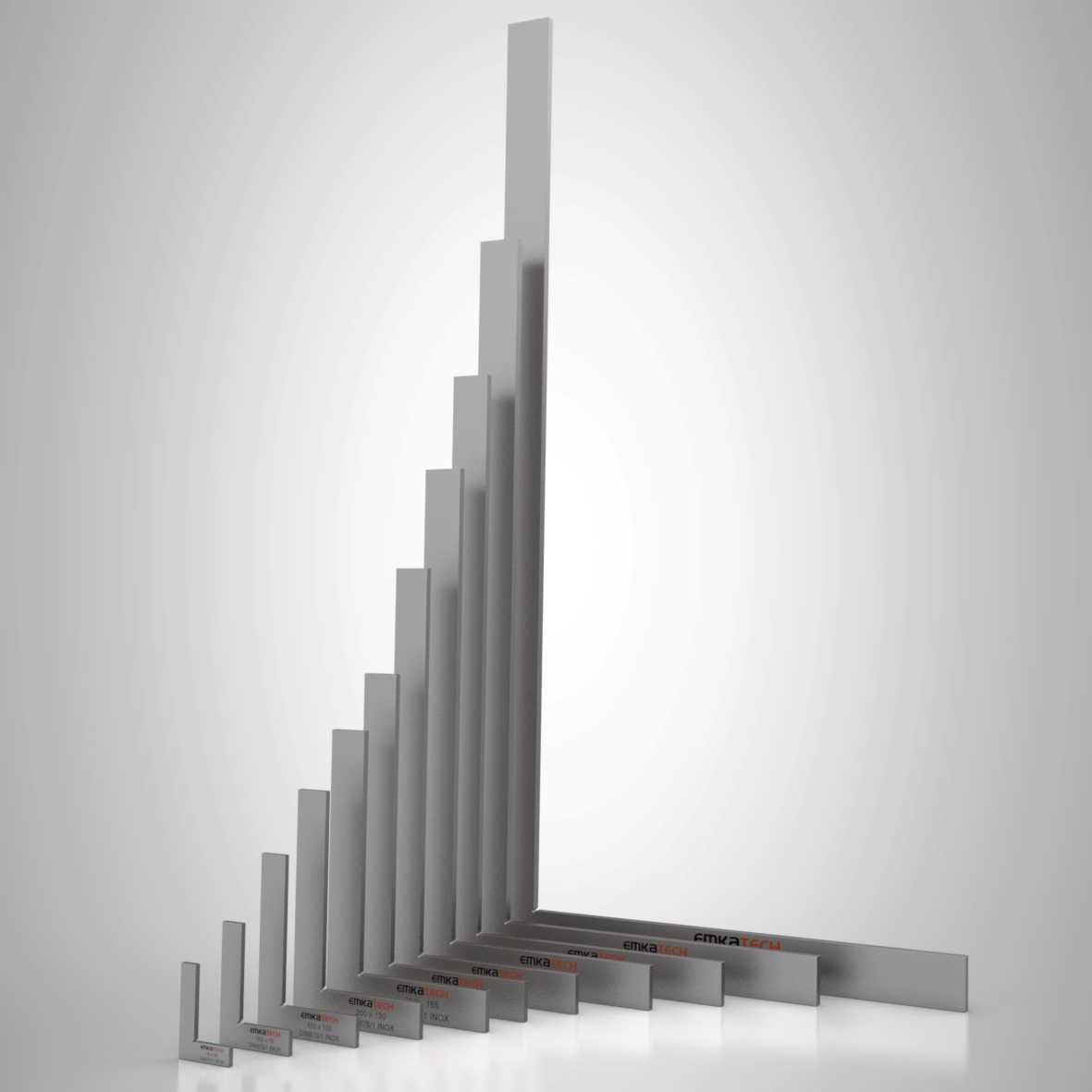

　　不同规格的角尺对应不同的测量边界，从最小的7550规格到最大的150100规格，长臂的有效测量长度覆盖了从小型精密零件到中型焊接结构件的直角校验范围，宽座的厚度从8mm到15mm递增，靠在工件边缘时的接触面积足够大，不会因为基准面接触不稳产生测量倾斜。角尺的两个测量面的交线处做了微小的清根退刀槽，避免工件棱边的毛刺、倒角顶住角尺根部导致测量面无法完全贴合，这个细节设计在现场使用时非常实用，很多廉价角尺就是因为根部没有做退刀处理，测量带毛刺的工件时总会出现虚假的间隙，误导检验人员的判断。

　　在实际使用场景中，这款角尺除了常规的零件直角校验，还可以用于划线工序的直角辅助定位，在毛坯件上划垂直十字线时，把宽座靠在毛坯的基准边上，长臂的棱边就能作为垂直划线的导向基准，比用直角尺配合划线盘的操作效率高很多。在设备安装调试环节，也可以用它来校验导轨安装面的垂直度、钣金护罩的拼接直角，不锈钢材质的抗锈蚀特性让它即使在有切削液、润滑油飞溅的车间环境里长期使用，也不会出现锈迹粘在工件表面的问题，日常维护只需要用完擦净表面油污，放在干燥的工具柜里即可，不需要做特殊的防锈涂油处理。

　　设计过程中特意规避了普通铸铁角尺容易掉渣、磕碰后出现凹坑的缺陷，整体不锈钢的材质即使不小心掉在水泥地面上，也只会出现轻微的磕碰痕迹，不会像铸铁件那样崩掉一块导致整体报废，测量棱边如果出现轻微的磨损，也可以在研磨平板上自行修复研磨，不需要返厂维修，非常适合加工车间的一线操作人员、检验人员日常使用。角尺的表面做了哑光拉丝处理，不会像抛光面那样在车间灯光下产生反光晃眼的问题，观察光隙的时候视线更清晰，判断间隙大小的时候误差更小。长臂的侧面刻有清晰的长度刻度，在校验直角的同时还可以顺带测量零件的边长尺寸，不需要额外再拿钢直尺，减少了现场操作时工具切换的频次，提升检验效率。
