六引脚SOT-363贴片SMD电子封装结构

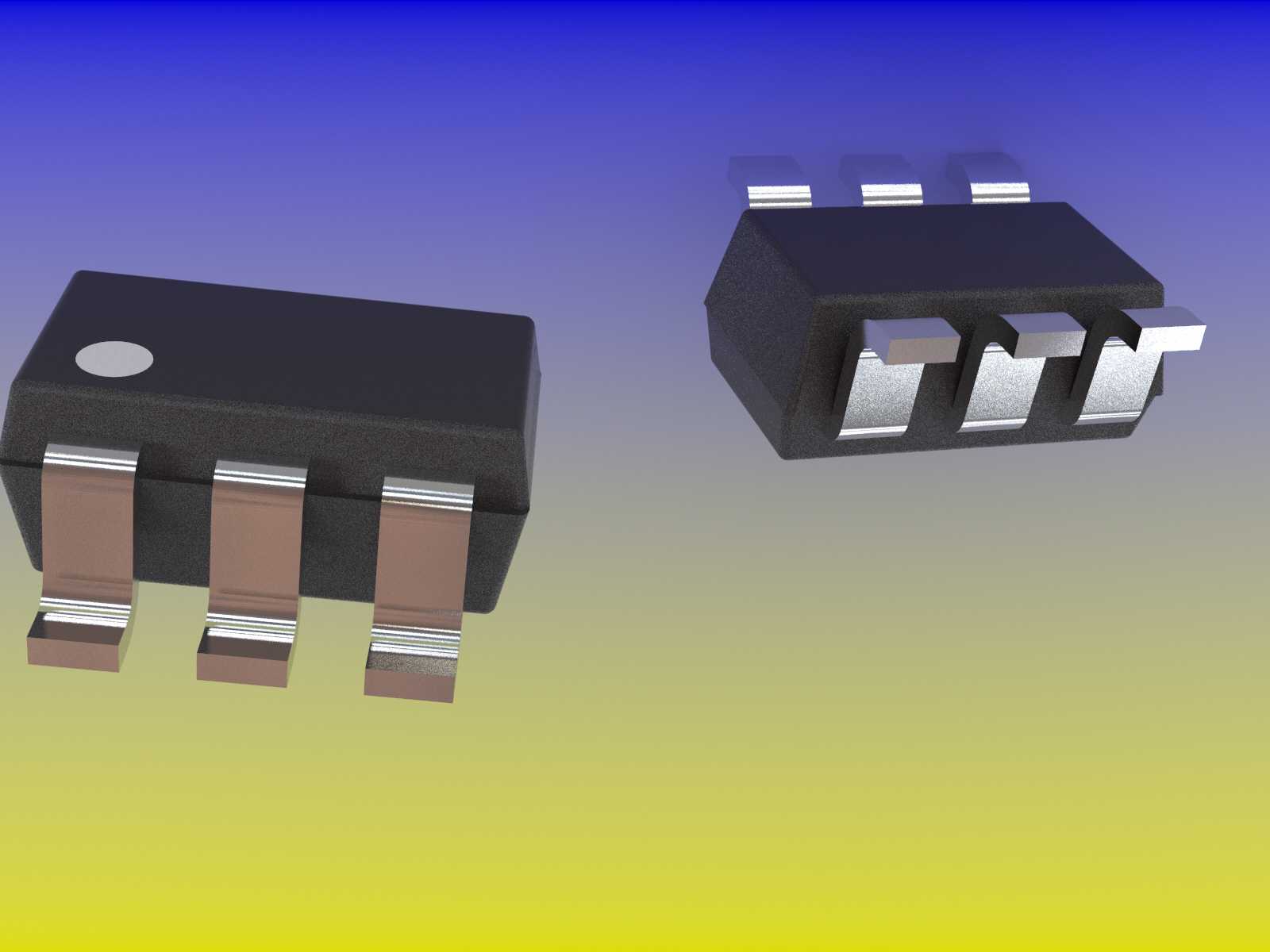

　　在高密度电路板组装场景中，SOT-363封装的SMD元件是便携电子、工控传感模块里极为常见的分立器件载体，这类封装的设计核心是在极小的板面占用下实现多引脚的电气连接，同时兼顾SMT回流焊的工艺适配性。从结构设计逻辑来看，该封装采用黑色塑封主体作为芯片承载与绝缘防护结构，本体尺寸控制在2.0×1.25×1.0mm的极小范围内，这个尺寸边界是经过多轮板级空间优化确定的——既能够容纳内置的半导体芯片与键合引线，又能在0402、0201等微型阻容元件密布的PCB板上留出足够的焊盘间距，避免桥连、虚焊等组装缺陷。

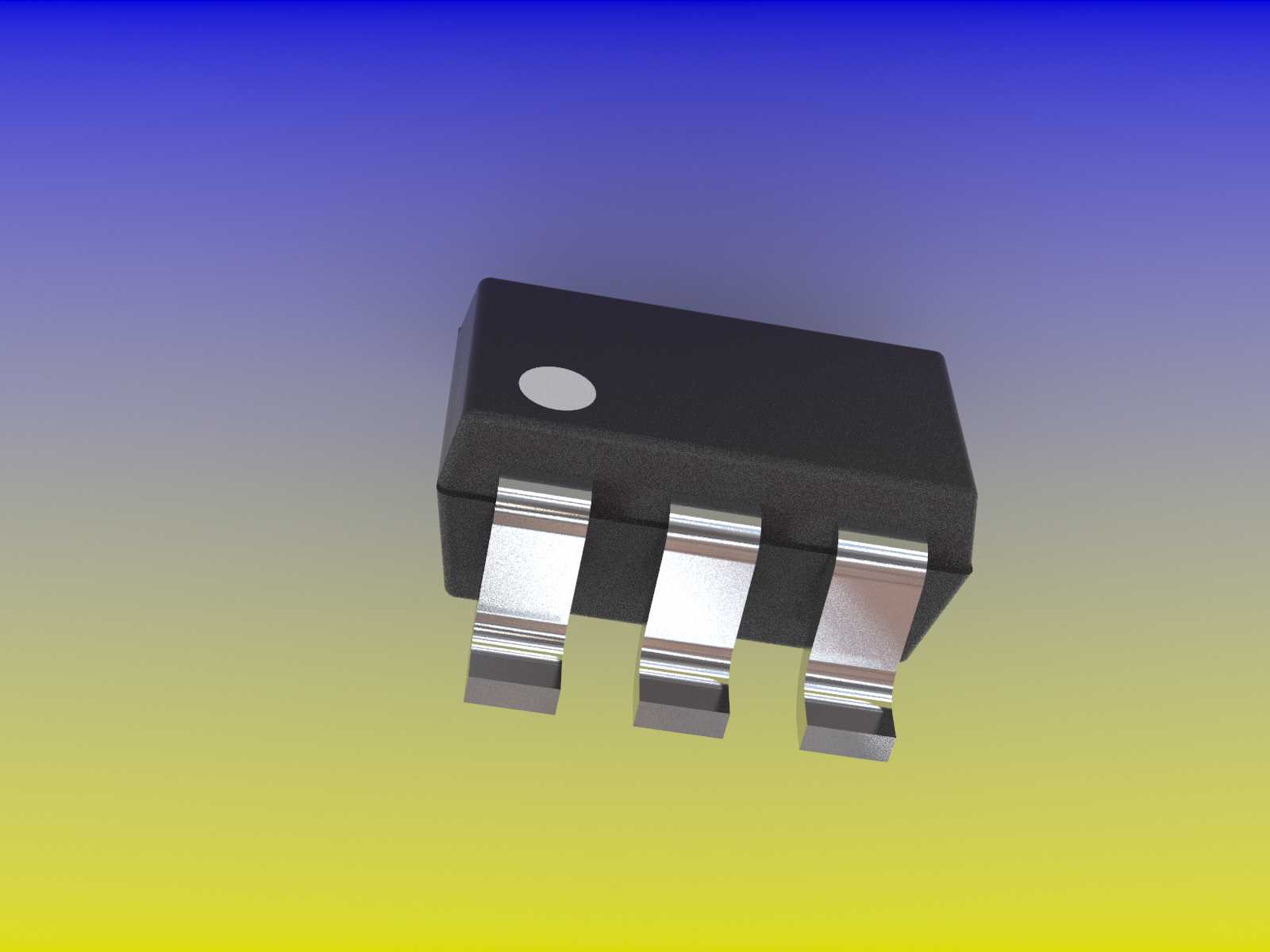

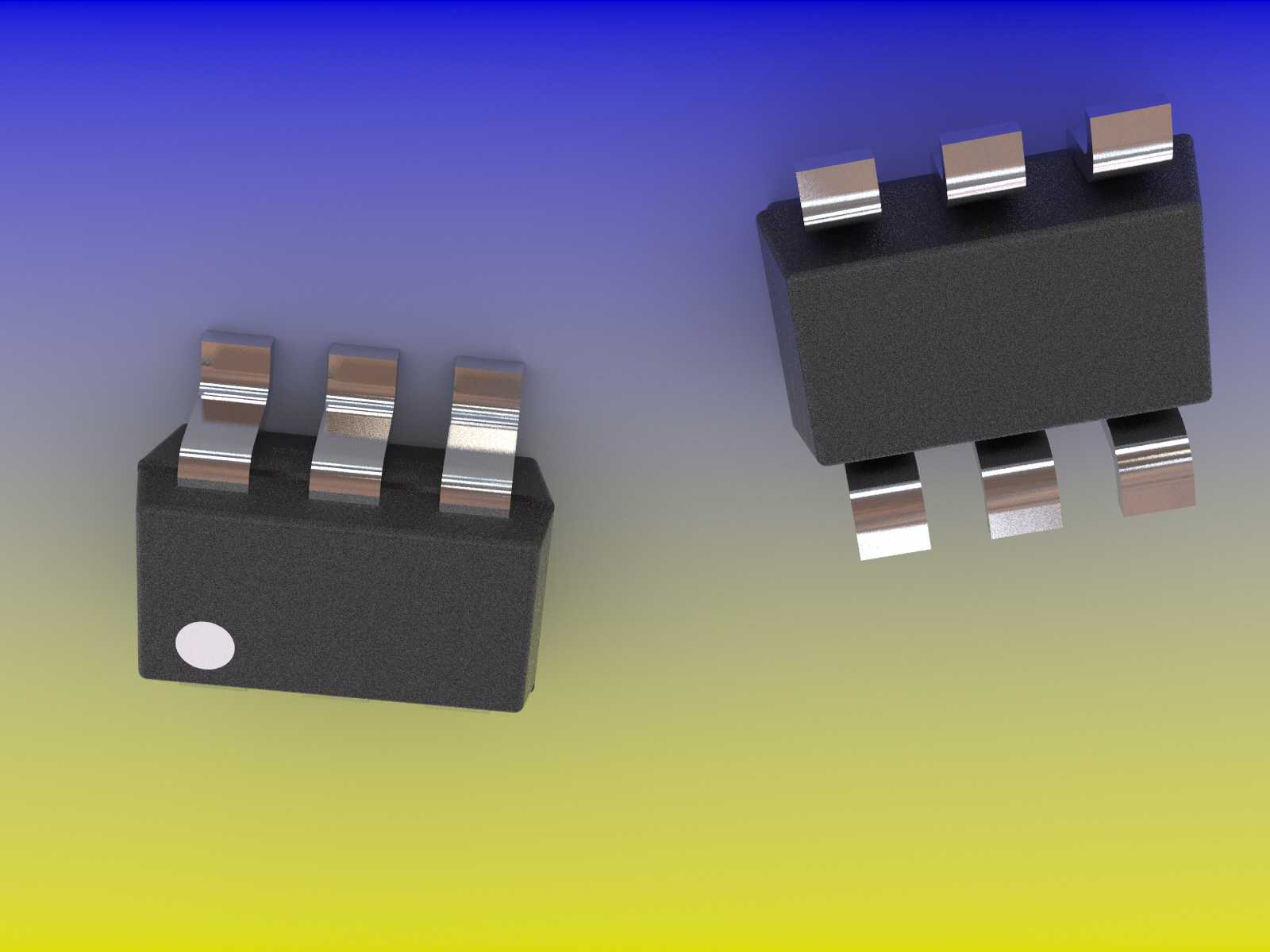

　　引脚部分采用0.65mm变桨引线设计，三个引脚分布在封装本体的两个对侧，共六个引出端，引脚的弯折角度、共面度是设计时的核心管控点：引脚末端的焊区平面度公差需要控制在0.1mm以内，才能保证SMT贴装时每个引脚都能与锡膏充分接触，回流焊后形成可靠的焊点。塑封本体一侧设置的圆形定位标记，是为了在贴装工序中给视觉识别系统提供方向基准，避免元件贴装反向导致的电路功能失效，这个标记的尺寸、位置都严格对应行业通用的封装规范，能够适配绝大多数高速贴片机的视觉算法。

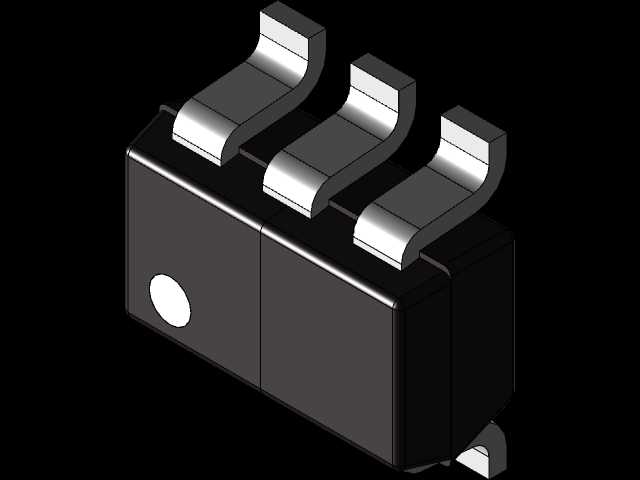

　　从实际应用角度出发，这类封装通常用来承载小信号三极管、MOS管、复合二极管阵列等半导体器件，在智能手机的电源管理模块、可穿戴设备的信号调理电路、工业传感器的前端放大电路中都有大量应用。设计该三维模型时，需要精准还原引脚的弯折弧度、塑封本体的拔模斜度、定位标记的凹陷深度，这些细节直接影响后续PCB封装库的制作精度——如果模型的引脚间距偏差超过0.05mm，就会导致PCB设计时的焊盘匹配错误，打样后出现元件无法贴装的问题。

　　在板级布局的边界考量上，该封装的安装空间需要在本体轮廓外留出至少0.3mm的工艺边，一方面是为了给贴片机的吸嘴留足取件空间，避免吸嘴碰撞周边元件；另一方面也是为了给返修时的热风枪喷嘴留出操作空间，方便后期维修更换元件。引脚的伸出长度设计也经过权衡：过长会导致元件在回流焊过程中出现立碑缺陷，过短则会降低焊点的机械强度，在电路板受振动、冲击时容易出现引脚脱焊的问题。塑封本体的材质通常采用耐高温的环氧塑封料，能够承受260℃以内的回流焊高温，不会出现本体变形、开裂的情况，模型中还原的塑封表面哑光质感，也对应了实际量产元件的表面处理状态，方便在做整机三维装配效果预览时，呈现接近真实产品的视觉效果。

　　对于结构工程师与硬件工程师协同设计的场景，这个精准的封装模型可以直接导入PCB装配文件，做干涉检查——比如当该元件布置在PCB板边缘、靠近结构壳体的位置时，可以通过三维模型确认元件与壳体加强筋、定位柱之间的安全距离，避免后期组装时出现元件被壳体压损的问题。同时，模型还原的引脚金属光泽与塑封本体的质感区分，也能在做产品爆炸图、装配演示动画时，清晰呈现元件的安装位置与形态，方便生产端的作业人员快速理解组装要求。在做热设计评估时，该封装的本体尺寸、引脚散热面积也可以作为热仿真的输入参数，六个金属引脚同时作为散热通路，能够将芯片工作时产生的热量传导到PCB的铜箔上，模型中准确的引脚与本体接触面积，能帮助热仿真工程师更精准地计算元件的工作温升，确保器件在额定功率下不会出现过热失效的情况。
