户外支架式太阳能光伏板组件三维设计

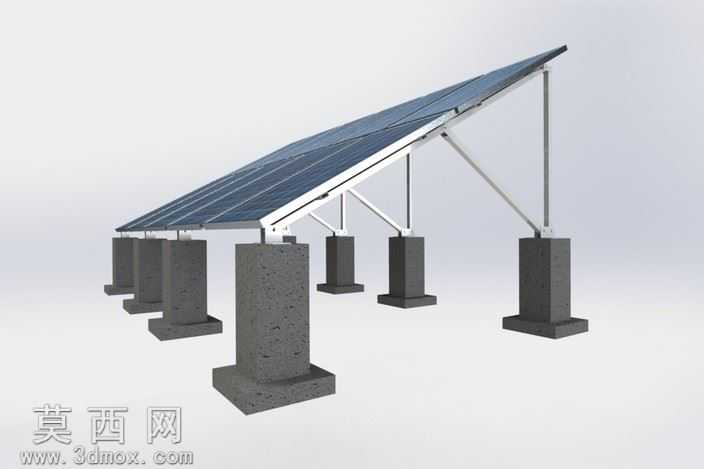

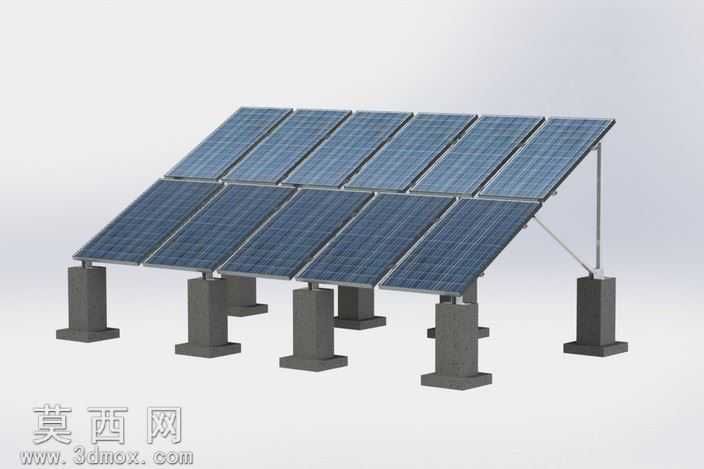

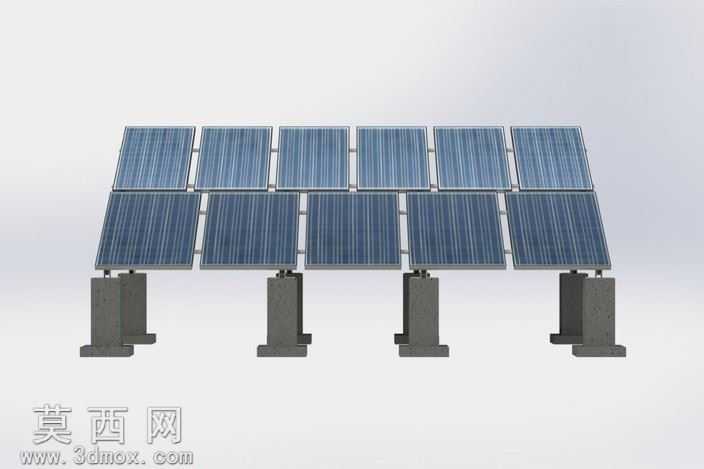

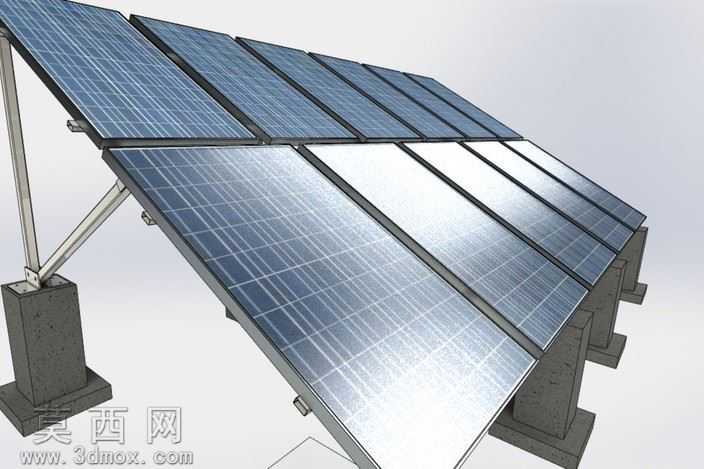

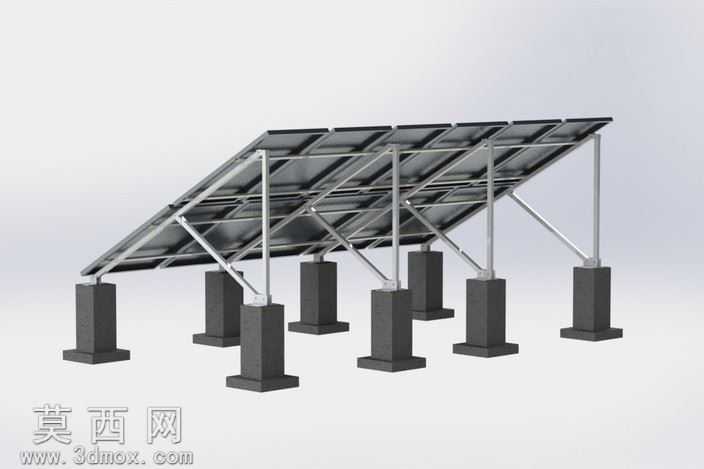

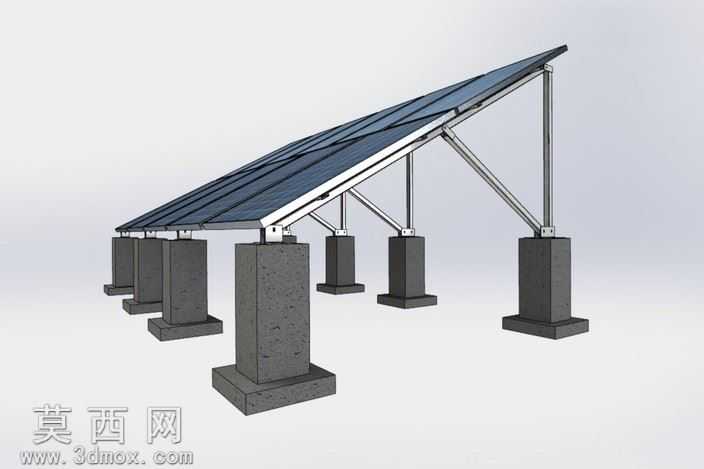

本作品为户外固定式太阳能光伏板发电组件的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件尺寸均参照实际民用光伏电站的通用规格设定，可直接用于方案展示、结构验证与教学演示。建模过程中首先搭建整体装配基准，按照实际安装的倾角要求确定支架的倾斜角度，保证光伏板能够适配多数中纬度地区的最佳采光角度，提升发电效率。模型主体分为光伏面板单元、支撑金属支架、混凝土配重基座三个核心部分，其中光伏面板部分还原了真实晶硅光伏板的层叠结构，表面的电池片栅线采用阵列特征快速生成，精准还原了多晶硅电池片的排布规律，面板边框采用铝合金材质的挤压型材结构，边角处做了圆弧过渡处理，还原真实产品的防护设计。支撑支架部分采用镀锌方管与斜撑结构组合，通过螺栓紧固件实现各杆件的连接，斜撑的角度经过力学合理性验证，能够保证整体结构在常规风压下的稳定性，基座部分还原了混凝土配重块的结构，包含预埋的连接螺栓点位，还原真实地面光伏电站的安装固定方式。材质渲染阶段，光伏面板表面赋予高透光的钢化玻璃材质，添加了轻微的反射与折射效果，模拟真实玻璃盖板的光学特性，电池片部分赋予深蓝色多晶硅材质，添加细微的晶粒纹理提升真实感，边框与支架赋予银灰色镀锌金属材质，添加细微的磨砂质感，混凝土基座赋予粗糙的水泥材质，添加自然的色泽深浅变化，整体渲染效果贴近真实户外光伏组件的视觉表现。设计过程中充分考虑了结构的可装配性，所有连接点位都预留了合理的安装间隙，各零部件均可独立导出用于工程出图，整体装配逻辑符合实际光伏电站的施工安装流程，既能够作为新能源相关课程的教学演示模型，也能够为小型分布式光伏电站的方案设计提供结构参考。
