3吨板料开卷机工业设备三维设计

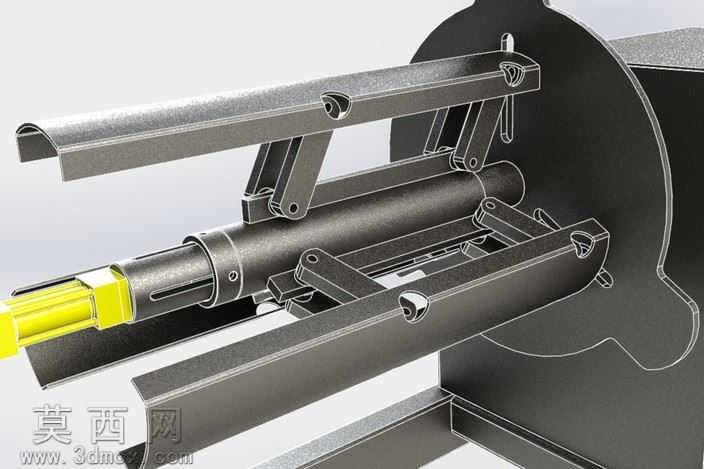

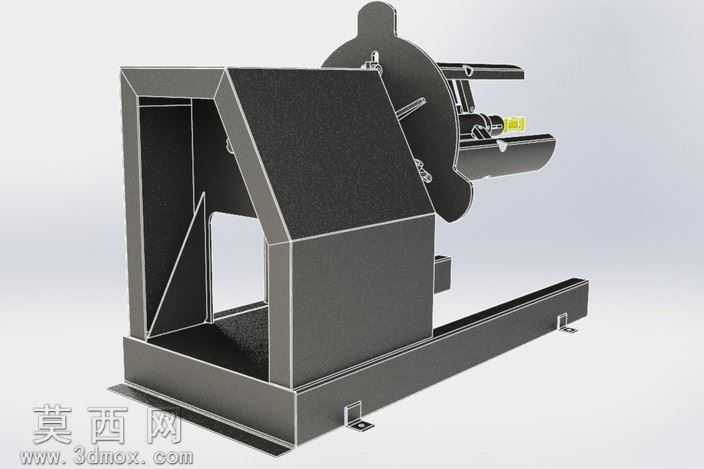

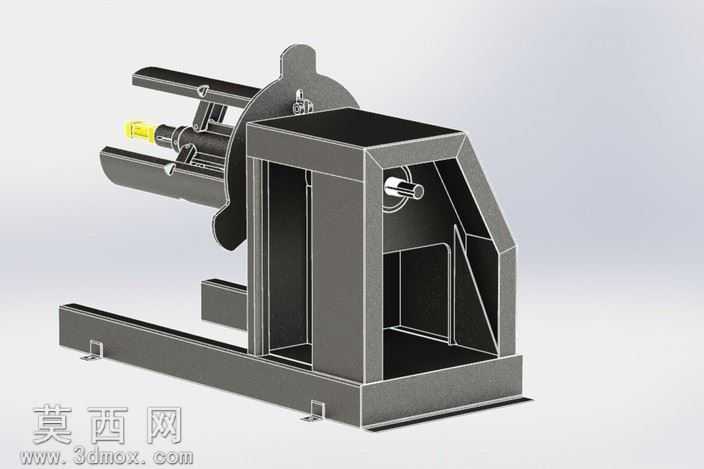

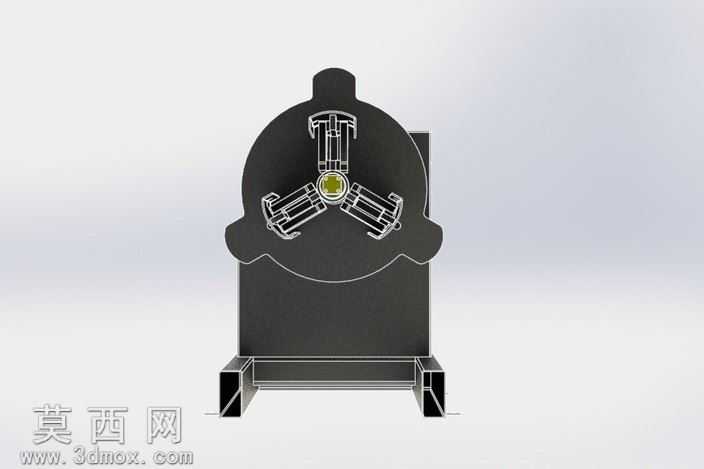

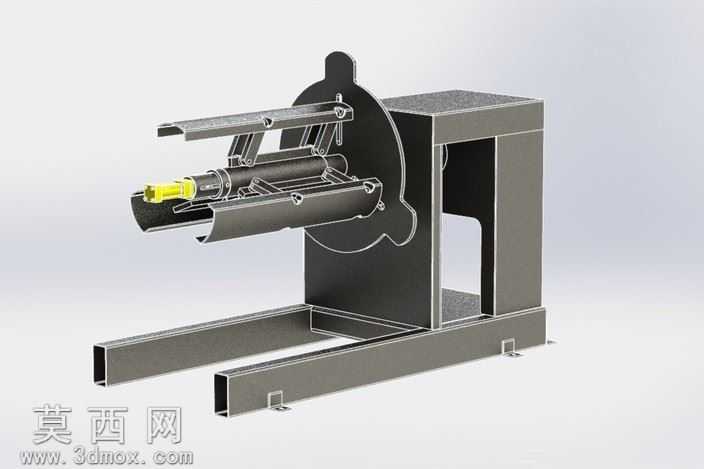

本作品为3吨承载规格板料开卷机的三维设计成果，建模阶段严格遵循重型卷材加工设备的力学设计规范，对设备各组成部件进行1:1等比例参数化构建，完整还原了实体设备的全部结构细节。模型主体包含厚重的箱式焊接机架、悬臂式涨缩卷筒、卷材挡料限位机构、动力传动组件、机架底部安装固定座等核心结构，所有部件的装配关系完全匹配实际设备的装配逻辑，不存在干涉错位、结构缺失的问题，可直接用于设备装配演示、结构优化验证、加工出图参考等场景。材质渲染阶段，针对不同部件的实际加工材质做了精细化区分：机架主体采用焊接钢板的哑光深灰金属材质，表面还原了钣金焊接后经喷塑处理的细腻磨砂质感，边缘处做了轻微的倒角高光处理，还原钢板切割焊接后的真实棱角特征；卷筒、涨缩爪等运动部件采用调质处理后的亮面金属材质，表面带有金属加工后的细微纹理，区分于机架的哑光质感；传动部位的紧固件、销轴等小部件做了镀锌亮银材质处理，细节还原度极高。结构设计上充分考虑3吨卷材的承重需求，机架采用斜撑加强的框式焊接结构，底部设置通长的安装底座，通过地脚安装孔实现设备与地面的牢固固定，避免大重量卷材上料后出现机架变形、倾覆的问题；卷筒采用四爪涨紧结构，可适配不同内径的钢卷、铝卷等板料卷材，配合侧面的挡料盘可限制卷材轴向窜动，保证放卷过程中板料进给的稳定性；机架侧面预留了动力安装位，可匹配减速电机驱动卷筒实现主动放卷，也可适配后续整平、送料机构实现联动，适配冲压生产线、钣金加工生产线的自动化上料需求。建模过程中对所有部件做了参数化关联设计，修改卷筒直径、机架高度、承载吨位等核心参数即可快速衍生出不同规格的开卷机模型，大幅提升同系列设备的设计效率；渲染阶段采用工业产品常用的柔光打光方案，突出金属材质的质感与设备的结构轮廓，清晰展现各部件的位置关系与形态特征，整体模型结构严谨、细节丰富，完全符合工业级三维模型的设计标准，可应用于设备方案展示、生产加工指导、教学演示等多个场景。
