卧式工业喷雾储罐设备三维设计

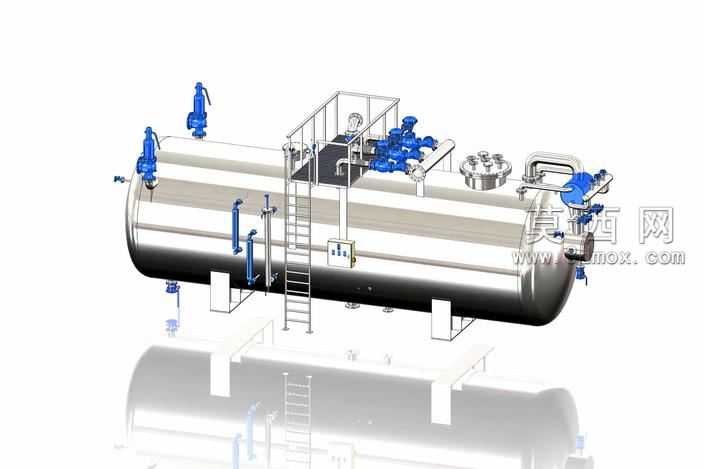

本作品为卧式工业喷雾储罐的三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体还原了工业卧式承压储罐的完整结构与配套附件。建模过程中首先以旋转特征构建主体卧式圆柱形罐体，严格按照工业罐体的常规比例设定筒体长度与直径参数，两端采用标准椭圆形封头结构，保证罐体承压结构的合理性。罐体外部的附属结构均逐一还原：顶部设置带安全护栏的操作检修平台，配套直爬梯连接平台与罐体底部支撑，爬梯的踏步间距、护栏高度均符合工业操作安全规范；罐体顶部布置多组阀门组件，包含安全阀、控制阀、管路接头等结构，阀门的手轮、法兰连接结构均做精细化建模，还原真实阀门的装配关系；罐体侧面设置液位检测组件、仪表接线箱，底部设置鞍式支座作为承重支撑结构，支座的筋板、底板结构完整，符合卧式容器的支撑设计要求。材质渲染阶段，主体罐体采用抛光不锈钢材质，还原金属罐体的镜面反射质感与金属光泽，阀门、管路、爬梯、护栏等部件采用对应工业材质区分，安全阀的蓝色涂装、操作平台的防滑踏板纹理、罐体表面的光影反射效果均通过渲染参数调整实现，整体呈现出真实工业设备的金属质感与装配效果。设计过程中重点梳理了罐体各附件的装配位置逻辑，保证所有外接管路、操作部件的位置符合实际工业设备的操作便利性要求，各部件之间无干涉，结构比例协调，既还原了卧式喷雾储罐的真实工业形态，也通过精细化的建模与渲染呈现出设备的工业质感，可用于工业设备展示、相关结构设计参考等场景。
