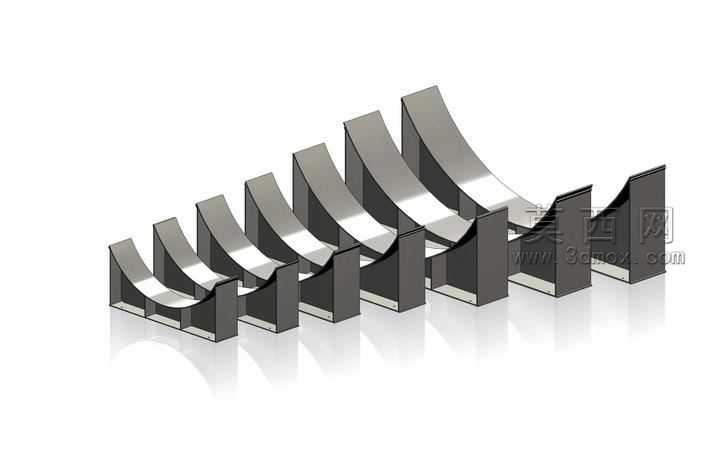

坦克鞍座支撑结构三维设计模型

本模型为坦克鞍座支撑结构，采用SolidWorks进行全参数化三维建模，建模过程中以实际坦克内部油箱配套支撑的尺寸参数为基准，严格遵循Dw1400规格对应1400毫米油箱的适配要求，同时匹配8毫米厚度的支撑板材参数，确保模型尺寸精度与实际工装需求一致。建模阶段首先绘制鞍座的弧形支撑轮廓草图，通过拉伸、切除等基础特征构建单个支撑单元的主体结构，针对弧形承托面做了曲率连续优化，保证与油箱外壁的贴合度，避免应力集中问题；随后通过线性阵列特征完成多组支撑单元的排布，对相邻支撑单元的连接立板做了加厚处理，强化整体结构的抗形变能力。材质配置上选用装甲车辆常用的高强度合金钢材材质，在渲染环节调整金属材质的粗糙度、反射率参数，还原金属构件的哑光磨砂质感，同时添加环境反射效果，让模型的光影表现更贴近真实金属零件的视觉效果。结构设计上，该鞍座采用弧形承托加立式肋板的组合结构，弧形面负责贴合承托圆柱形油箱，底部的平直安装边预留了标准安装孔位，可直接与坦克底盘的安装基座对位固定，相邻支撑单元之间的间距经过受力仿真优化，能够在坦克行进过程中均匀分散油箱的载荷，抵消颠簸路况带来的冲击载荷，避免支撑结构出现变形、断裂问题。设计过程中重点考量了鞍座的承重性能与安装便捷性，在保证结构强度的前提下对肋板做了轻量化切除处理，在不降低支撑刚度的同时减少零件自重，适配坦克整车的轻量化设计需求；所有特征均保留完整建模参数，可根据不同规格的油箱尺寸快速调整弧形曲率、支撑厚度、单元间距等参数，适配不同型号坦克的油箱支撑需求，模型整体结构完整，无多余特征，可直接用于装配验证、结构仿真以及后续的加工工艺编制。
