带五按键LCD1602串口用户交互电路板

　　这款带五按键的LCD1602串口交互板，是嵌入式开发、微控制器原型验证阶段常用的人机交互载体，在小型工控装置、教学实验平台、桌面级小型设备的参数设置、状态显示场景中应用十分广泛。很多做小型测控装置开发的工程师，在原型阶段不会专门定制专属交互面板，这类集成了显示与按键输入的通用板卡，能快速搭建起人机交互链路，省去单独选型显示屏、按键、接线端子再自行搭焊的繁琐步骤，缩短原型验证周期。

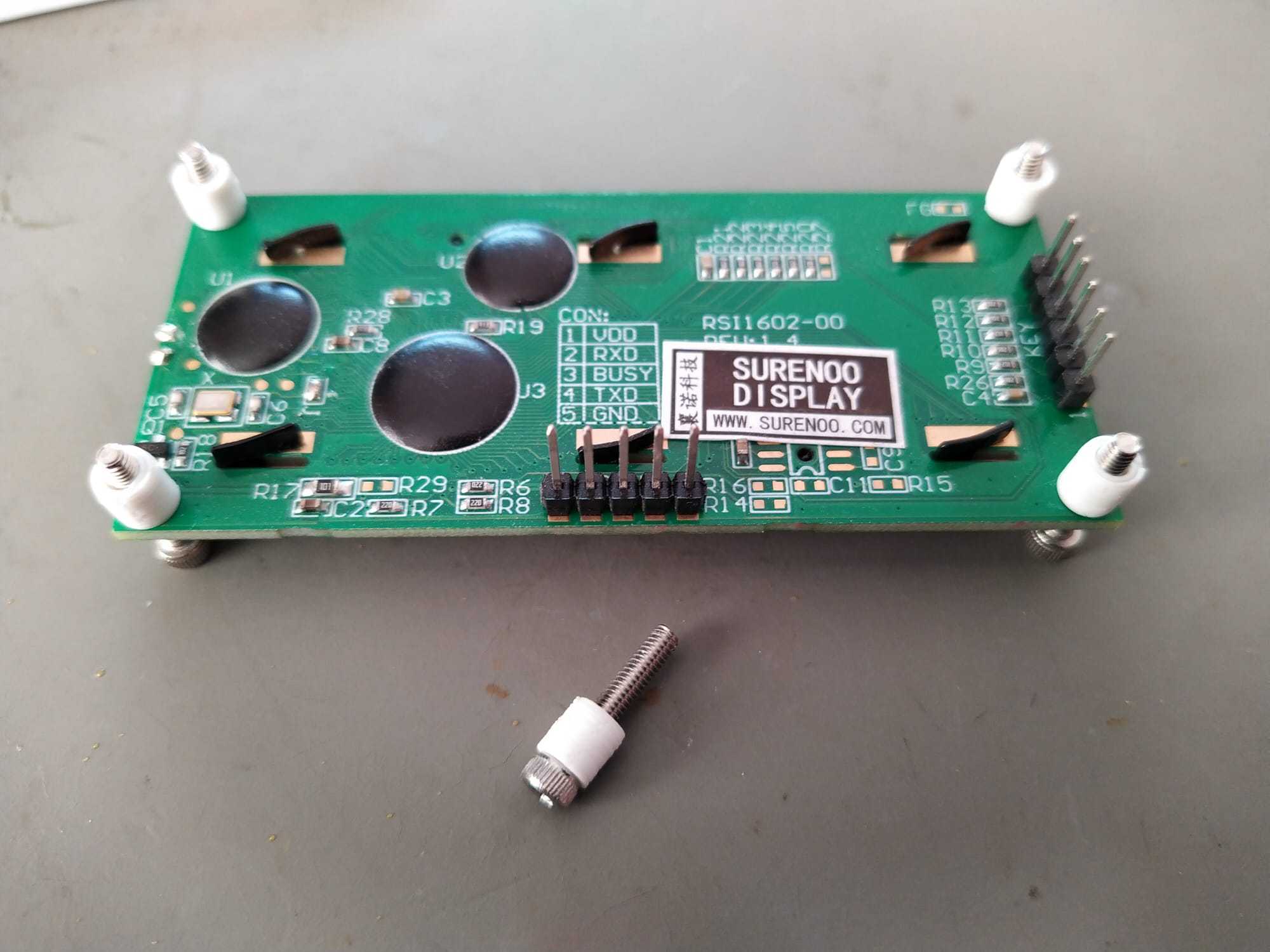

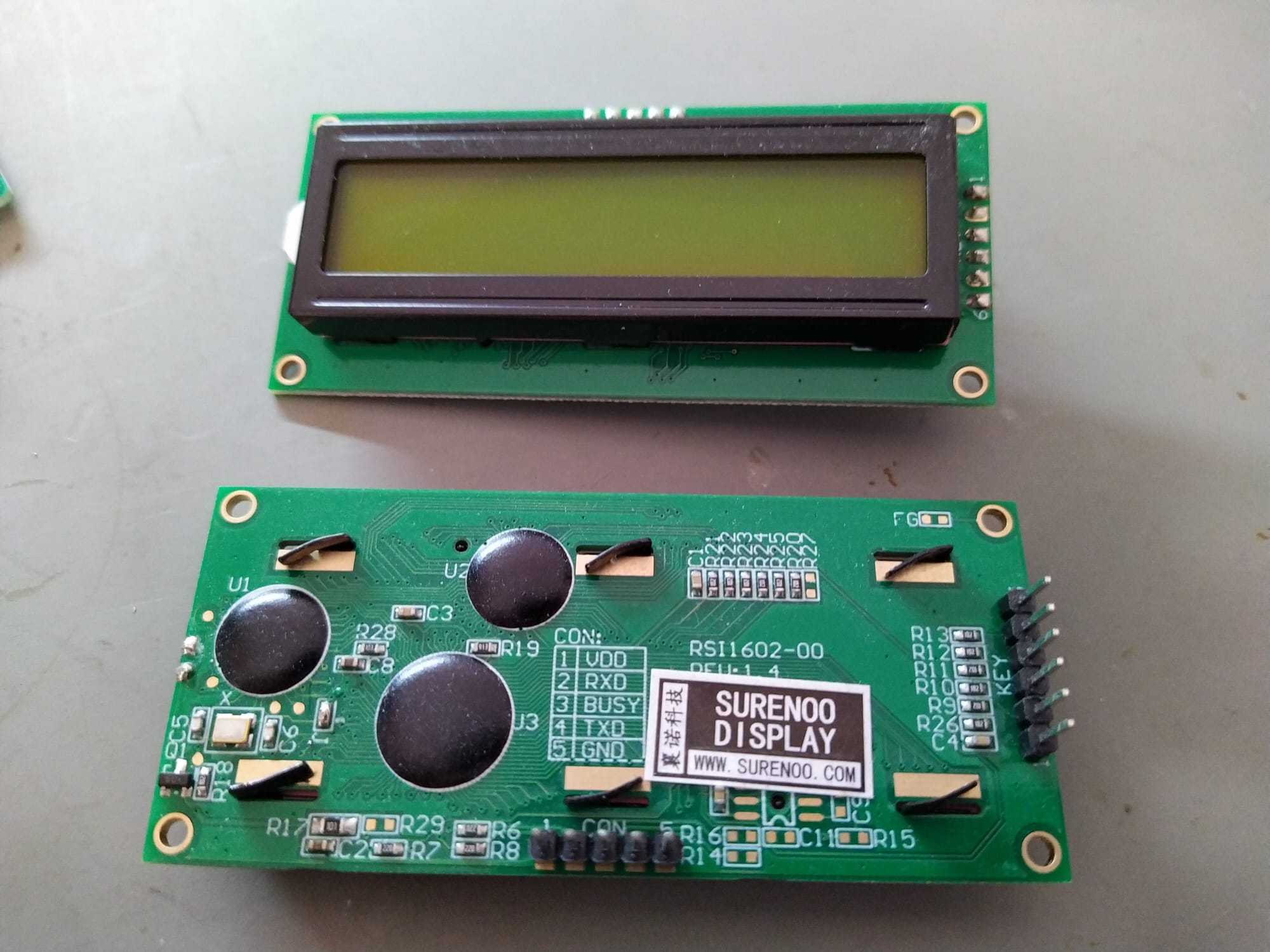

　　从功能设计上看，板载的2行16字符LCD屏可满足常规状态参数、操作提示的显示需求，不需要复杂的图形渲染，纯字符显示的驱动逻辑简单，对主控资源占用极低，适配绝大多数8位、32位微控制器的IO驱动能力。五个独立按键分别对应不同的操作逻辑，常规使用中可定义为菜单切换、数值增减、确认返回等功能，覆盖绝大多数小型设备的参数配置、功能切换操作需求，不需要额外扩展输入模块。板载的UART串行接口，可直接通过串口与主控板通讯，仅需两根信号线就能完成显示数据下发与按键状态上传，相比并行接线方式大幅减少布线数量，降低原型阶段的接线复杂度，同时板上预留了5V与3.3V IO选择跳线，可适配不同电平标准的主控芯片，不需要额外做电平转换，适配性更强。

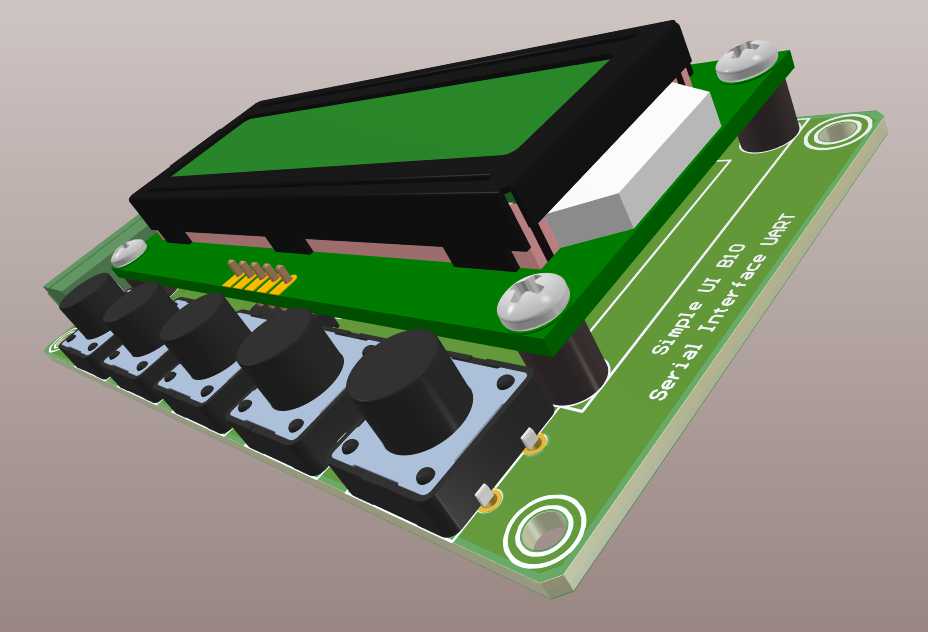

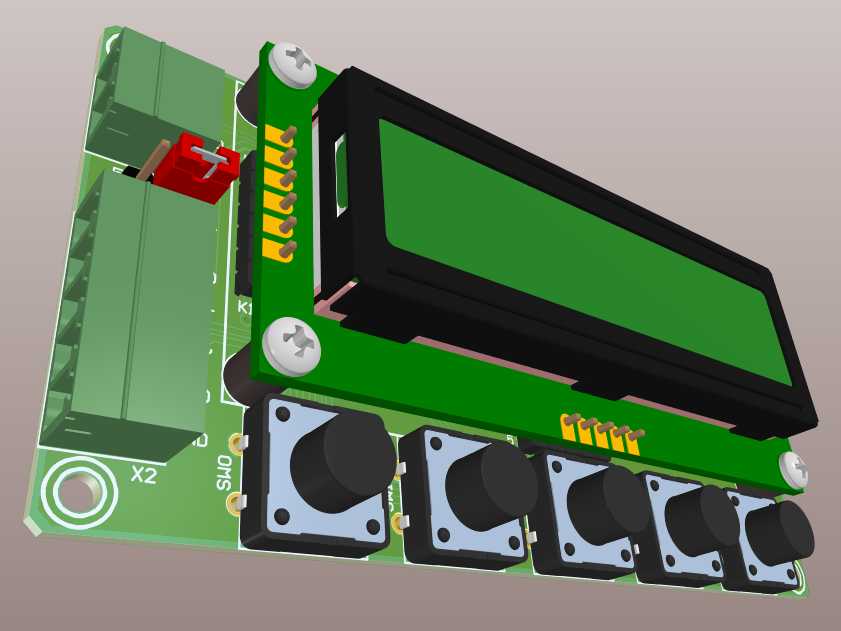

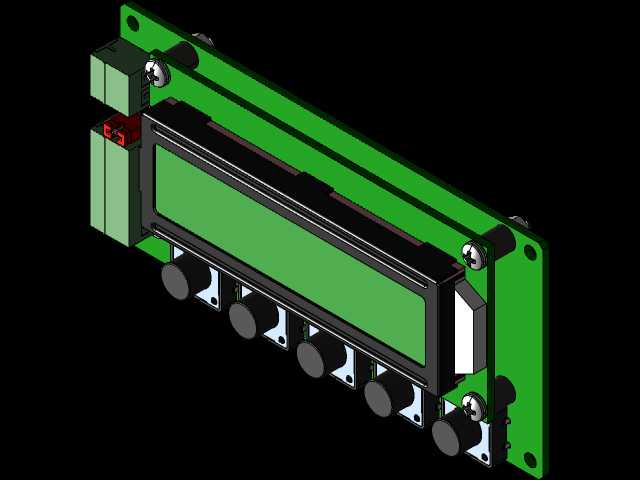

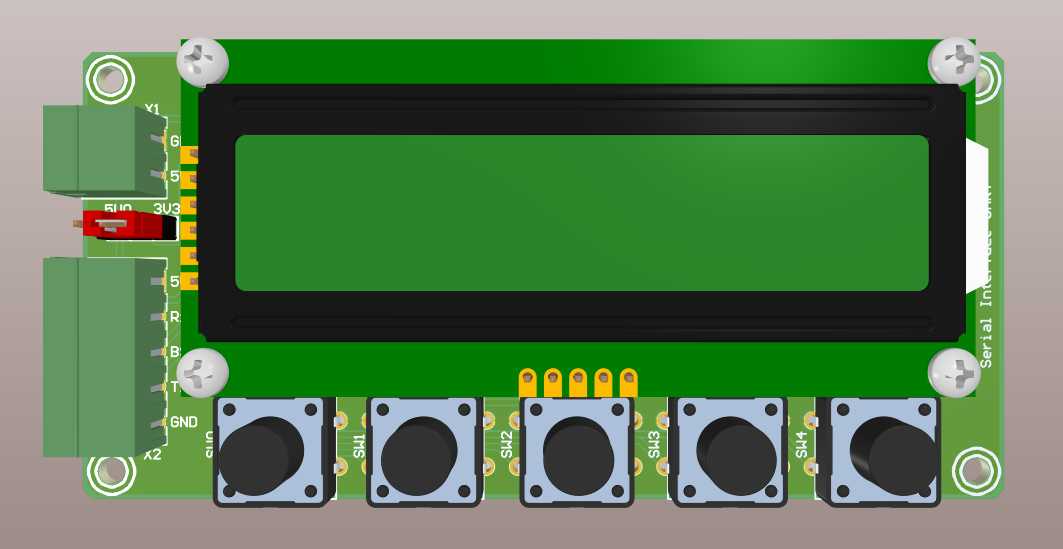

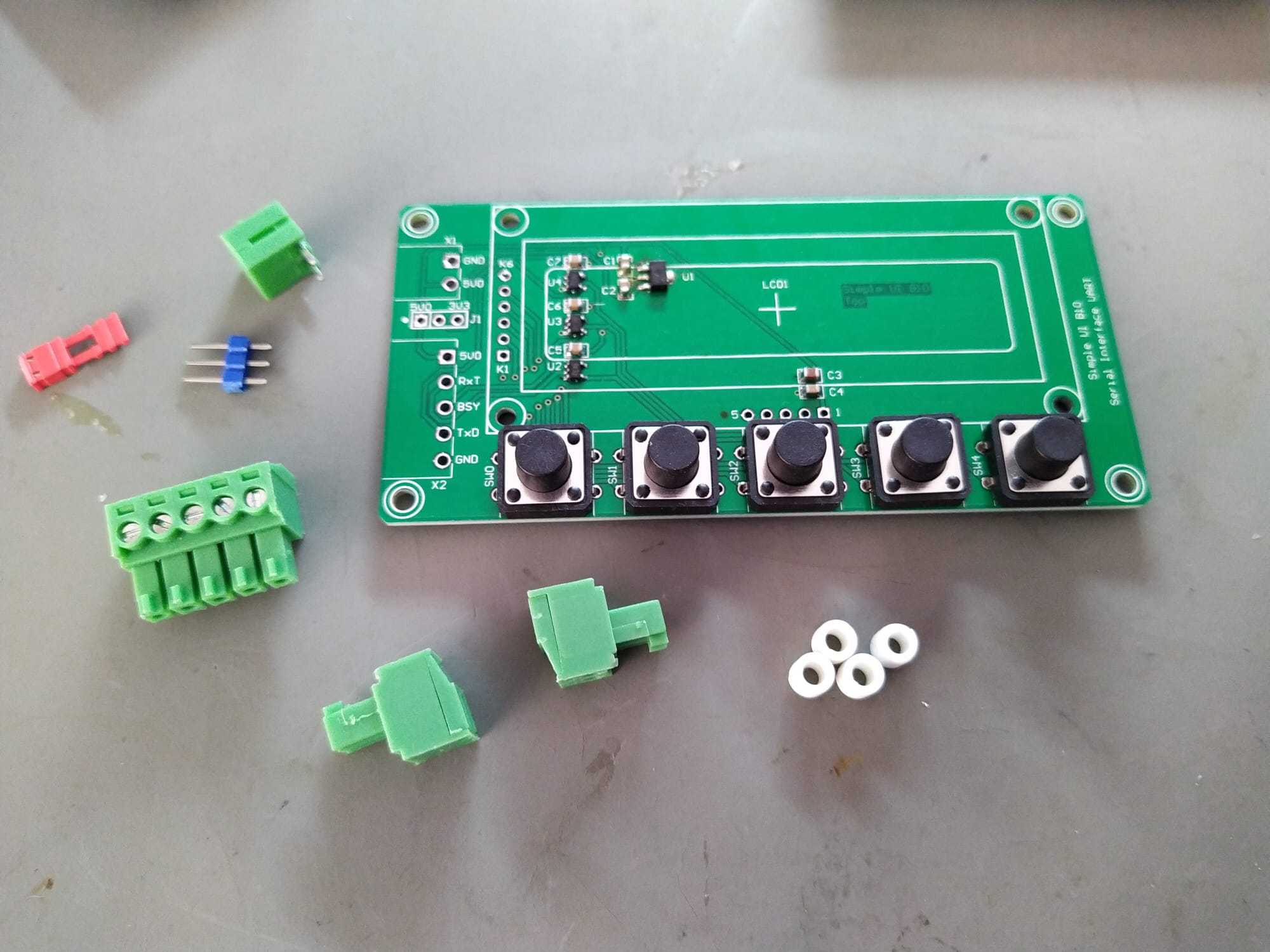

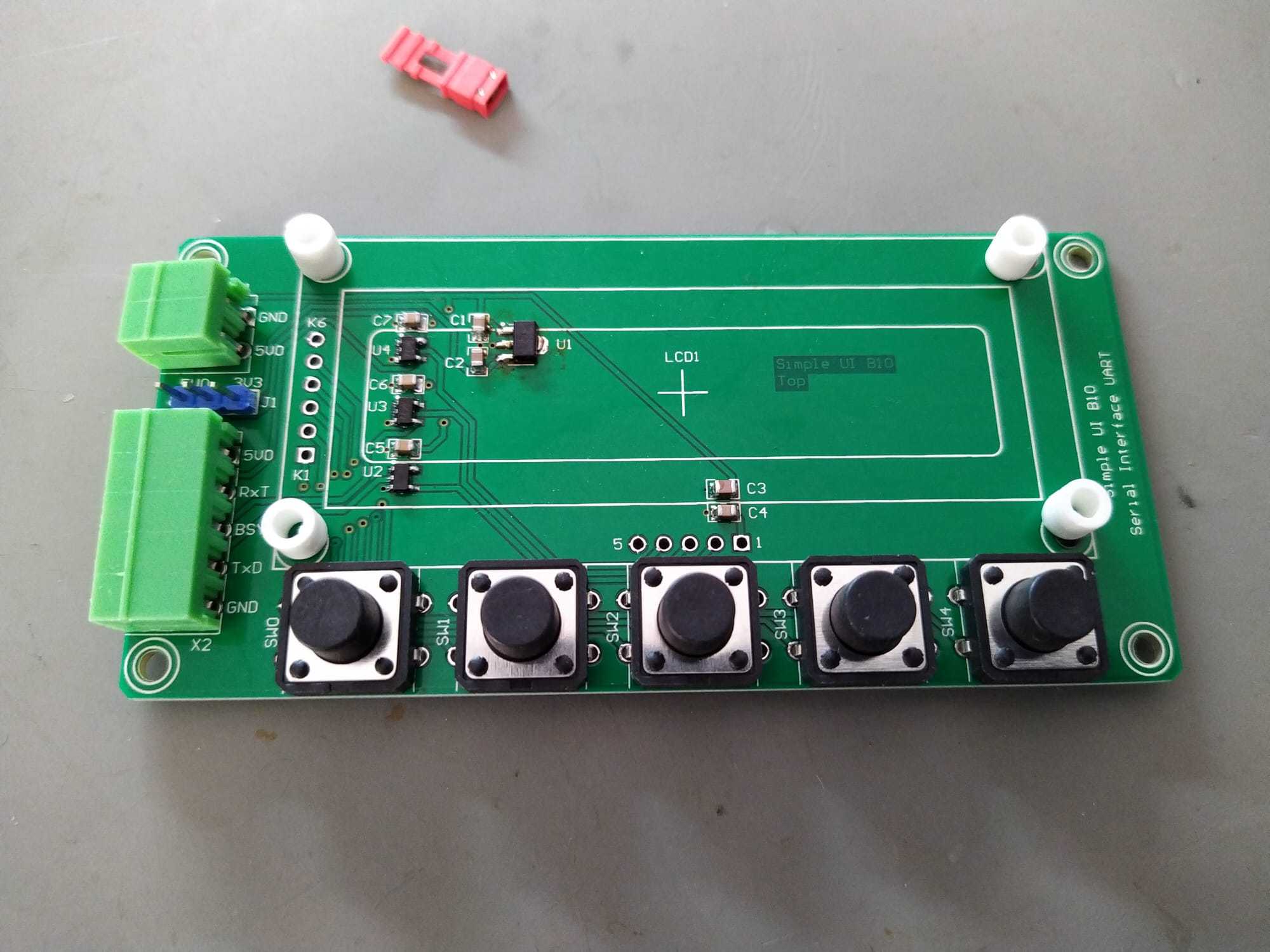

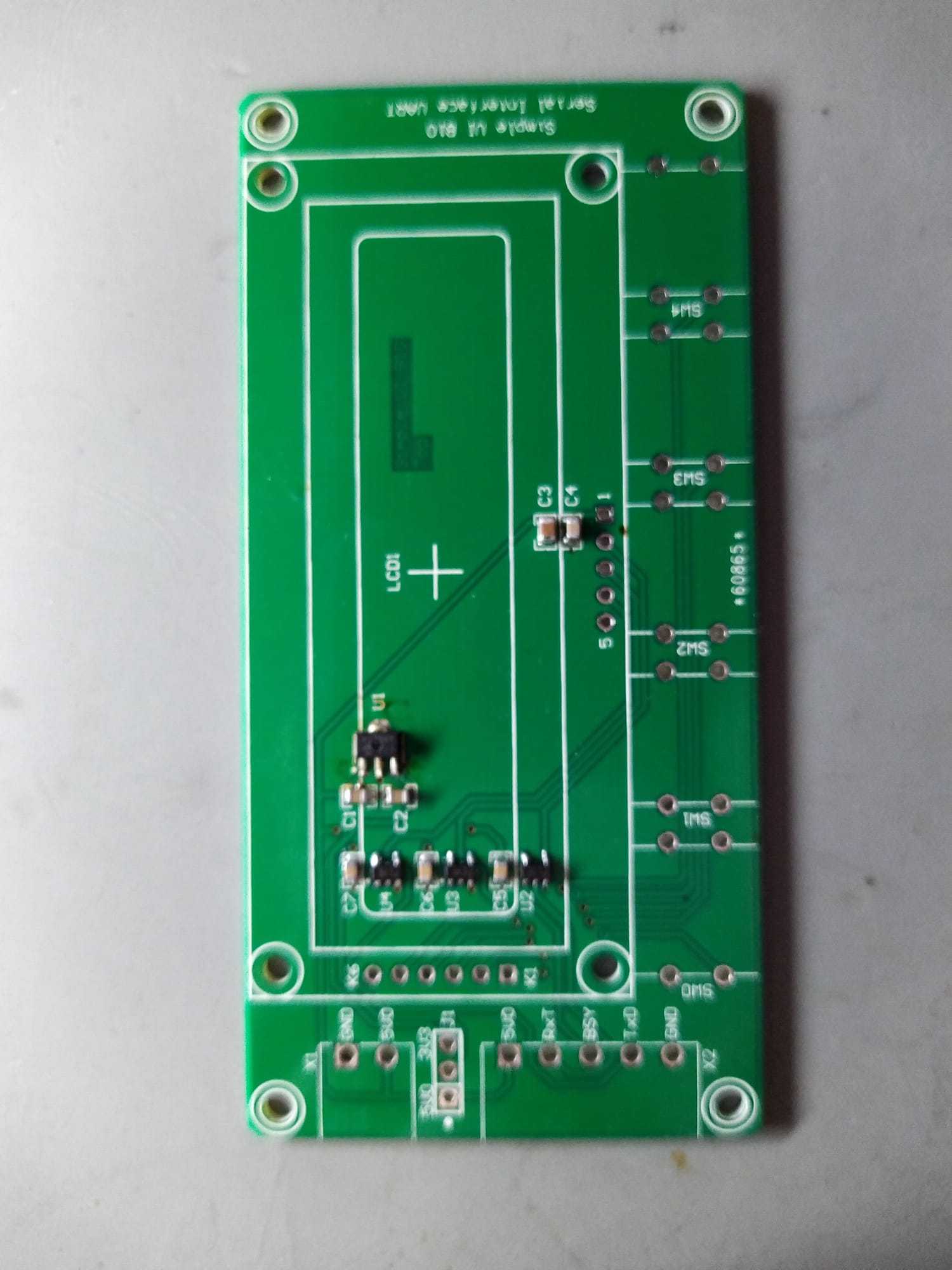

　　设计思路上，整块板卡采用一体化布局，将显示区、按键区、接口区做了明确分区：LCD屏布置在板卡上半区域，占据板卡近六成面积，保证显示内容的可视角度与操作时的观察便利性；五个按键横向等距排列在板卡下半区域，按键间距符合人体工程学操作距离，单手指按压时不会误触相邻按键，按键选用带固定底座的轻触开关，按压行程清晰，反馈明确，适合频繁操作的场景；接线端子布置在板卡左侧边缘，采用插拔式接线端子，电源、串口通讯引脚都做了明确丝印标识，接线时不需要对照原理图查找引脚定义，降低接错线的概率；板卡四个角预留了标准安装孔，可直接通过铜柱固定在设备外壳或者安装支架上，安装孔位间距适配常规小型设备的内部安装空间，不需要额外做安装支架改造。

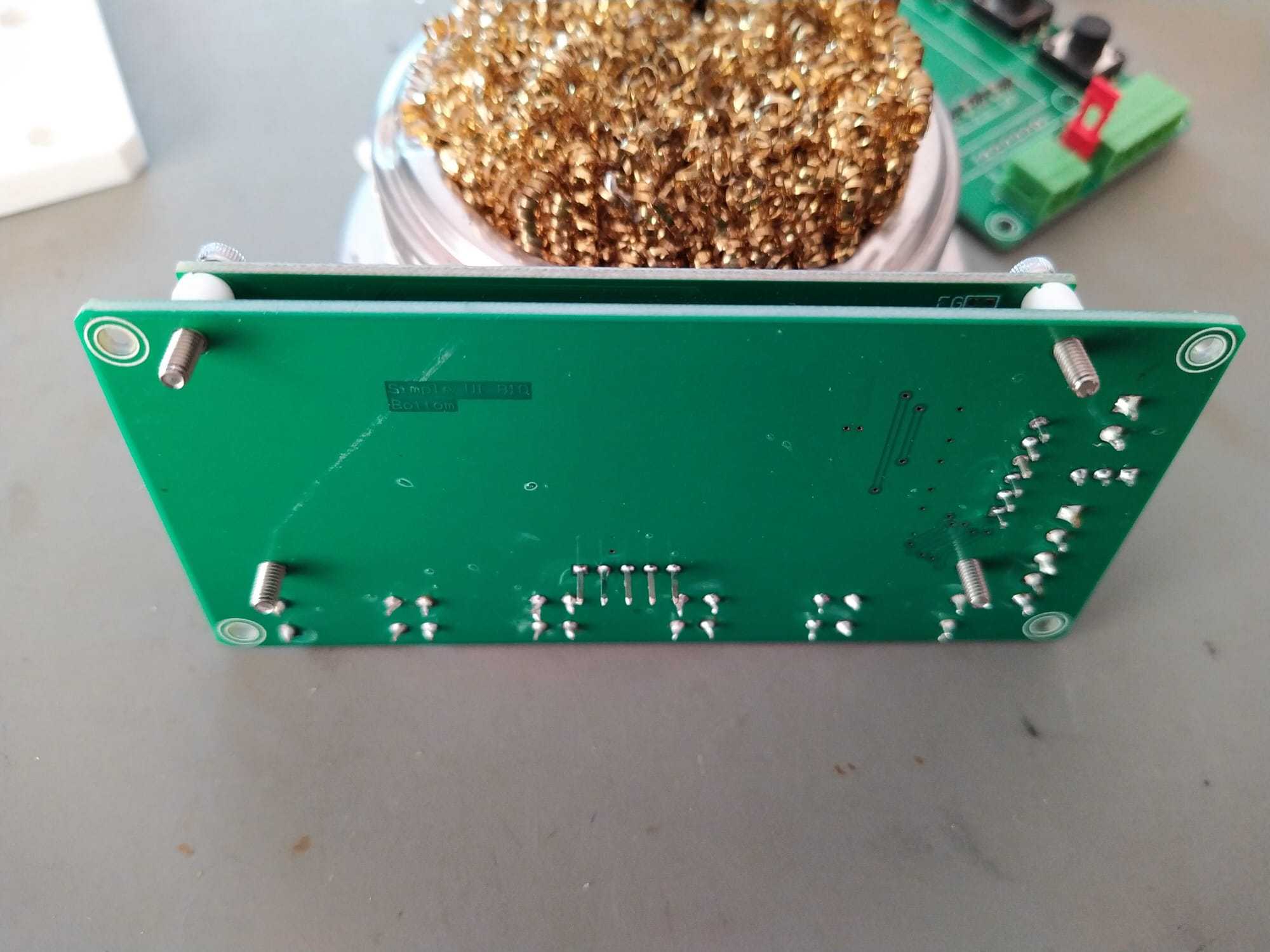

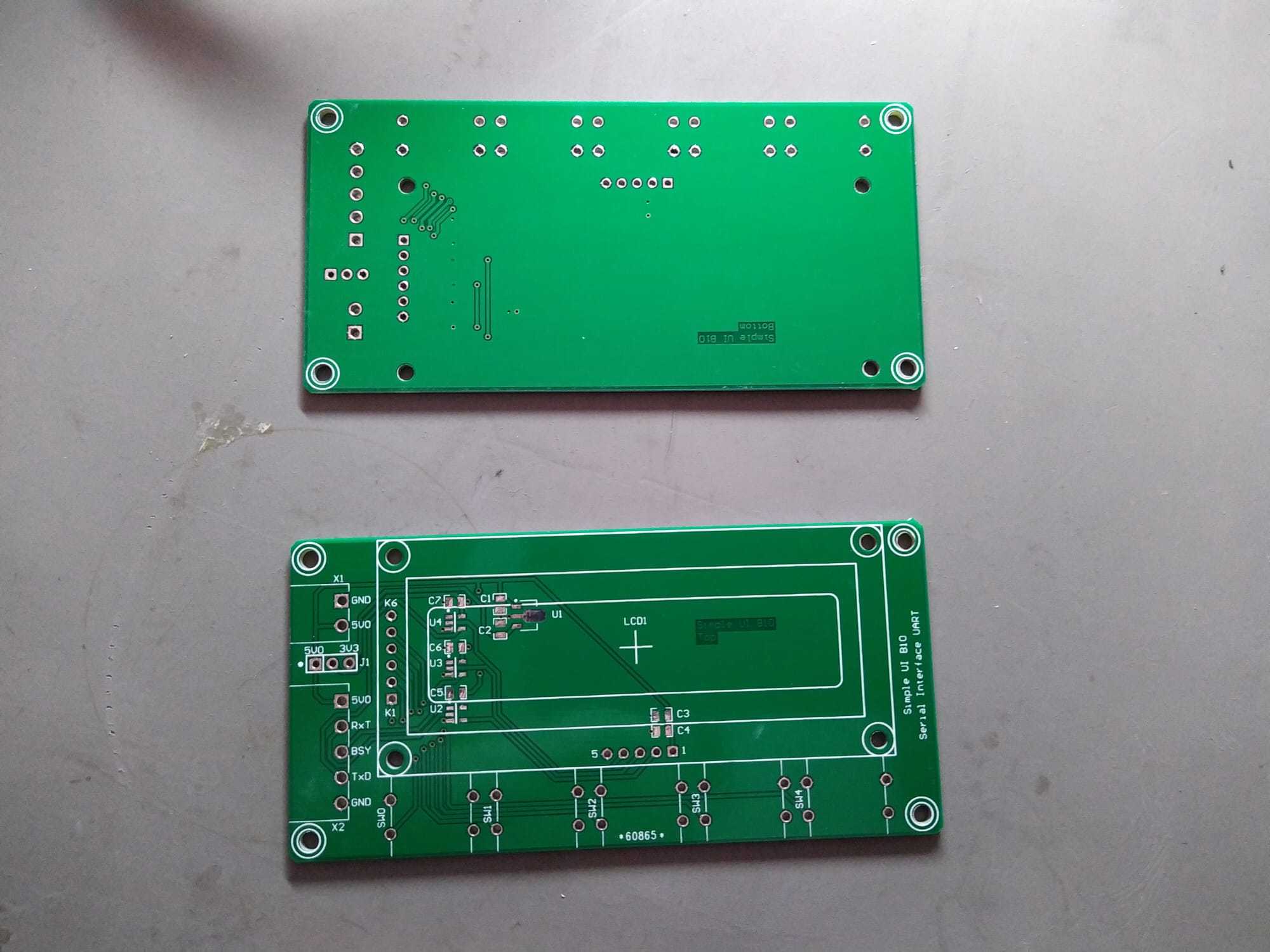

　　从安装边界来看，板卡整体为矩形布局，元器件全部采用正面贴装与插件布置，背面无突出元器件，安装时背面可直接贴合安装面，不需要预留额外的背部空间；正面最高元器件为LCD屏的屏蔽罩与接线端子，整体突出高度不超过15mm，在设备内部预留20mm的安装深度即可满足安装需求，不会占用过多内部空间。板上的电源输入做了防反接保护设计，接线时即使正负极接反也不会烧毁板卡，提升了原型调试阶段的容错率；IO引脚都做了限流防护，避免误接高压信号损坏主控芯片。在实际使用中，这类板卡不仅可用于原型开发阶段，也可直接用于小批量量产的小型设备中，板卡的布线已经做了信号完整性优化，串口通讯线做了等长处理，在9600到115200的常用波特率下都能稳定通讯，不会出现乱码或者数据丢包的问题。按键的引脚都做了硬件防抖处理，配合软件简单的防抖逻辑即可实现准确的按键识别，不会出现误触发或者连击的问题。显示屏的对比度调节电位器布置在板卡侧面，可根据实际安装的光线环境调节显示对比度，保证不同光照条件下都能清晰看清显示内容。
