住友Hyponic直角齿轮减速电机三维设计

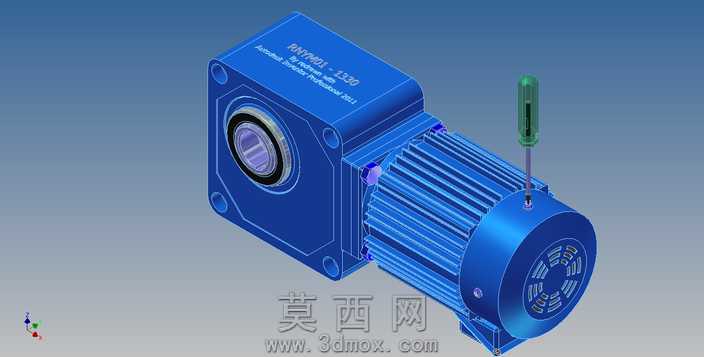

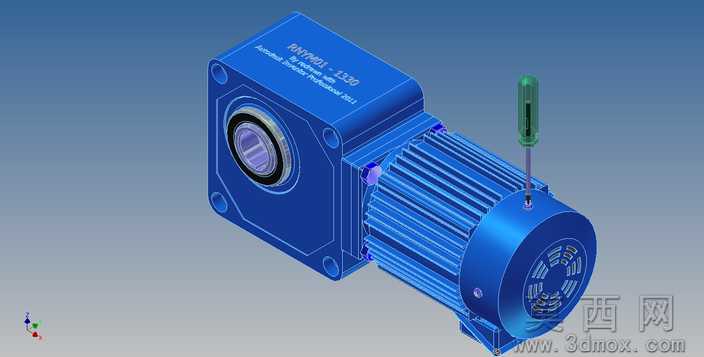

本作品为住友Hyponic系列直角齿轮减速电机的三维参数化建模成果，采用Autodesk Inventor完成全结构数字化建模，完整还原了RNYM01-1330型号产品的真实结构特征。建模过程中首先依据产品实物测绘尺寸与官方技术参数搭建基准坐标系，先完成电机本体部分的建模：对带散热筋的电机机壳采用拉伸加阵列特征完成散热结构的均匀排布，保证散热筋的间距、厚度与实物完全一致，电机端盖部分通过旋转加切除特征完成通风孔、安装定位孔的精准布局，输出轴端的密封结构、轴承安装位均按照实际公差配合要求预留对应装配间隙。针对直角减速箱部分，采用自顶向下的装配设计思路，先确定输入轴与输出轴的垂直正交传动基准，再依次完成内部准双曲面齿轮、传动轴、轴承、油封等核心传动零件的建模，齿轮部分通过参数化齿廓生成工具完成渐开线齿形的精准绘制，保证齿距、齿高、螺旋角等参数符合Hyponic系列齿轮的设计标准，减速箱壳体采用一体化铸造型腔的建模逻辑，对安装法兰面、输出轴孔、螺栓连接孔的位置度进行严格约束，还原了产品直角输出、结构紧凑的设计特点。模型装配过程中严格按照实际装配顺序添加同轴、面贴合、齿轮啮合等配合约束，可实现传动结构的运动仿真模拟，直观展示动力从电机输入端经齿轮组减速后从直角输出端传递的完整运动过程。材质渲染方面，为电机机壳、减速箱壳体赋予蓝色工业烤漆材质，为输出轴、紧固螺栓赋予金属镀锌材质，为密封件赋予黑色橡胶材质，通过环境光、漫反射参数的调整还原工业产品的真实质感，整体模型结构完整、尺寸精准，可用于工业传动方案的布局演示、设备选型的三维适配、相关传动结构的设计参考，能够帮助设计人员直观了解该系列直角减速电机的外形尺寸、安装接口与内部传动逻辑，为自动化设备、输送系统等场景的电机选型与装配校核提供可靠的三维数字依据。
