无线电控制外转子无刷电机结构设计

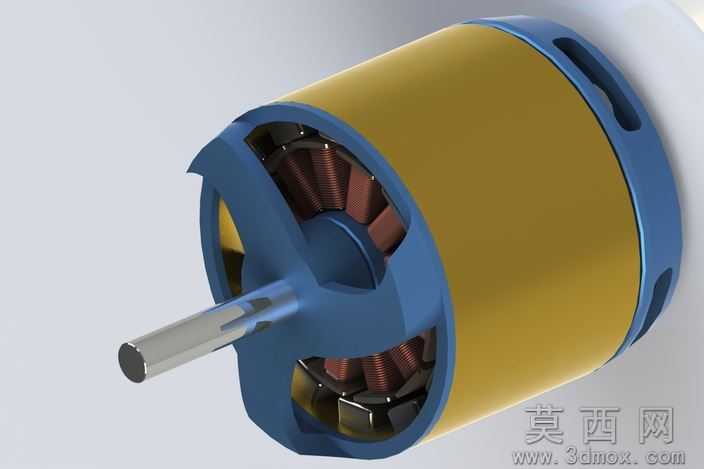

本作品为无线电控制适配的外转子无刷电机三维建模设计，建模阶段围绕无刷电机的实际运行逻辑展开结构搭建，首先完成核心输出轴的参数化建模，保证轴段的同轴度、安装配合尺寸符合航模类动力部件的通用装配标准，轴体与前端盖的配合位置预留了精准的装配公差，避免后续装配出现干涉问题。定子部分的建模严格遵循无刷电机的绕组排布逻辑，对硅钢片叠压形成的定子铁芯做了分层结构还原，铁芯齿槽的弧度、槽口宽度均按照实际绕线需求设计，绕组部分还原了多股漆包线绕制的排布形态，清晰呈现定子与转子的气隙间隔，保证电机运行时的磁路通畅。转子部分采用外转子结构设计，转子外壳做了轻量化的镂空开槽处理，既能够降低转子整体重量提升动态响应速度，也能为电机运行时提供散热风道，外壳内壁贴合的永磁体按照N/S极交替排布的逻辑做了分块建模，磁钢的厚度、贴合角度均经过参数校验，保证与定子铁芯的磁耦合效率。端盖部分采用高强度工程塑料质感的材质渲染，前端盖与输出轴的轴承安装位做了加强筋结构设计，提升端盖的结构强度，后端盖预留了无线电控制模块的接线安装位，适配无线电控制的信号传输需求。渲染阶段采用写实材质表现，定子绕组的铜质漆包线还原了金属铜的哑光质感，转子外壳的金属机壳做了暖金色的阳极氧化质感表现，端盖的蓝色工程塑料材质还原了磨砂塑料的细腻颗粒感，输出轴的不锈钢材质做了高光金属质感处理，清晰区分不同部件的材质属性。整体建模采用全参数化设计思路，各部件之间保留了完整的装配约束关系，可直接用于结构验证、装配模拟以及后续的工程出图，结构设计兼顾了动力输出效率、散热性能与轻量化需求，适配无线电控制场景下的快速响应、稳定运行的使用要求，能够直观呈现外转子无刷电机的内部构造与装配逻辑，可作为电机结构学习、动力方案选型的直观参考模型。
