伺服电动机壳体精密结构三维设计

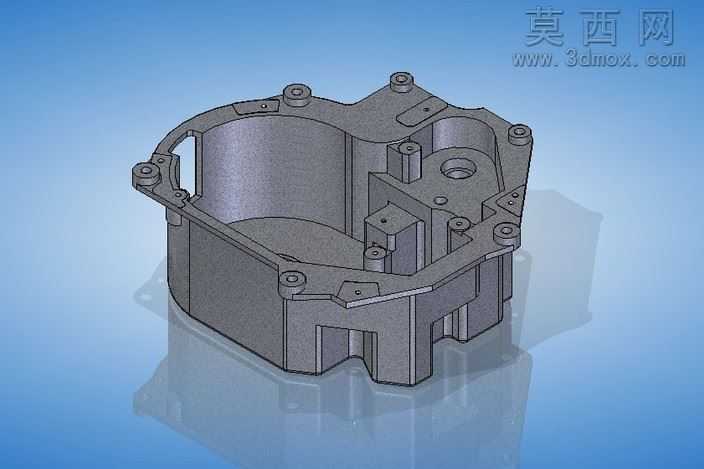

本作品为伺服电动机配套的壳体结构三维设计，建模过程依托三维参数化设计软件完成，全程遵循机械零件设计的公差配合与装配逻辑，从基础草图绘制阶段就严格对齐伺服电机的安装尺寸规范，对壳体的每一处安装凸台、定位孔位、加强筋结构都做了全参数化约束，确保后续修改可通过参数驱动快速调整适配不同功率的伺服电机机型。渲染阶段采用金属铸件材质，还原了铝合金压铸件的哑光金属质感，对壳体表面的拔模斜度、圆角过渡都做了真实的光影处理，通过环境光遮蔽效果凸显结构的层次感，清晰呈现壳体内部的腔体分隔、安装柱布局与外部的连接耳结构。材质设置上区分了加工面与非加工面的质感差异，安装贴合面做了细腻的磨削质感表现，非加工面保留压铸成型的细微颗粒质感，让渲染效果贴近真实工业铸件的视觉表现。结构设计层面，该壳体采用一体化压铸成型的结构思路，外部环绕布置多组带安装孔的连接凸耳，凸耳根部设计了三角形加强筋提升结构强度，避免电机运行振动导致连接位断裂；内部腔体根据伺服电机的定子、转子、编码器的安装需求做了分区设计，预留了绕组避让空间、轴承安装定位台、走线槽位，同时在壳体侧壁设计了散热辅助结构，兼顾结构刚性与散热需求；所有孔位都做了沉头、倒角的细节处理，边缘位置统一做了R角过渡，既符合压铸工艺的成型要求，也避免装配过程中锐边划伤操作人员。设计过程中充分考量了伺服电机的实际工况，针对电机运行时的振动、发热问题，在壳体薄弱位置优化了壁厚分布，在不增加整体重量的前提下提升结构抗振性能，内部的定位柱位置经过反复校核，确保与电机内部组件的装配间隙符合设计要求，避免运行过程中出现组件干涉，整体模型结构完整，细节还原度高，可直接用于后续的工程图导出、工艺仿真或装配验证环节。
