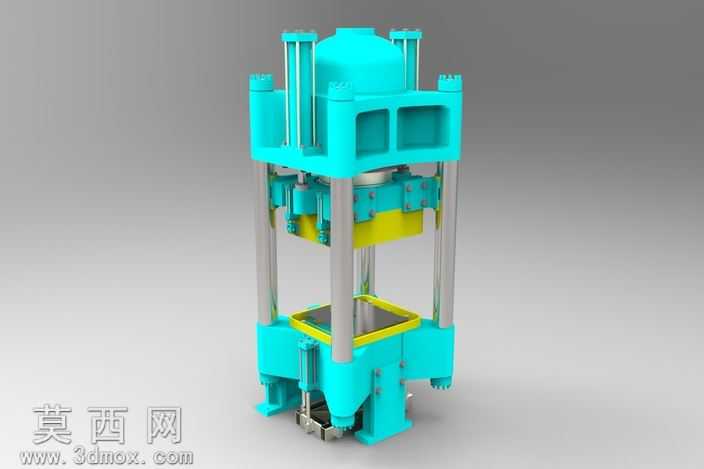

565吨四柱式液压成型压力机结构模型

本模型为565吨规格的四柱式液压成型压力机三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体机架的空间布局定位，再逐一拆分细化各功能部件，确保各组件的装配间隙、运动行程完全匹配大吨位压力机的实际工况要求。模型完整还原了四柱压力机的核心结构：顶部为液压缸安装基座，内置主工作油缸的安装定位结构，四根高强度镀铬立柱作为承载导向部件，表面做了金属抛光材质处理，还原真实立柱的耐磨光洁特性；活动横梁部分与主油缸活塞杆连接，沿立柱做垂直上下运动，横梁与立柱配合处设计有导向套结构，保证大吨位压制过程中的运动精度；下部工作台为模具安装基准面，周边设置黄色安全防护围边，采用醒目的警示黄材质区分，底座部分集成了液压管路排布、顶出机构安装位，还原了真实压力机的底部支撑与辅助顶出功能。渲染阶段采用工业产品写实渲染方案，机身主体采用青蓝色机床专用漆材质，添加细微的漆面颗粒质感与环境反光效果，金属立柱、紧固件部分采用高反光金属材质，与机身漆面形成明确材质区分，安全防护部件采用高饱和度警示黄材质，符合工业设备的安全配色规范。模型结构完全遵循液压机的实际设计逻辑，各部件的连接关系、装配层级清晰可辨，可清晰观察到主缸、活动横梁、工作台、底座、立柱、导向组件、安全防护结构的相对位置与配合关系，完整呈现了大吨位四柱液压机用于金属冲压、模具成型作业的整体构造，可用于设备结构教学、成型工艺演示、汽车零部件压装模具配套设备的方案展示场景，能够直观展现大吨位压力机的承载结构设计、运动导向原理与各功能模块的布局逻辑。
