闭式双点400吨重型机械压力机结构设计

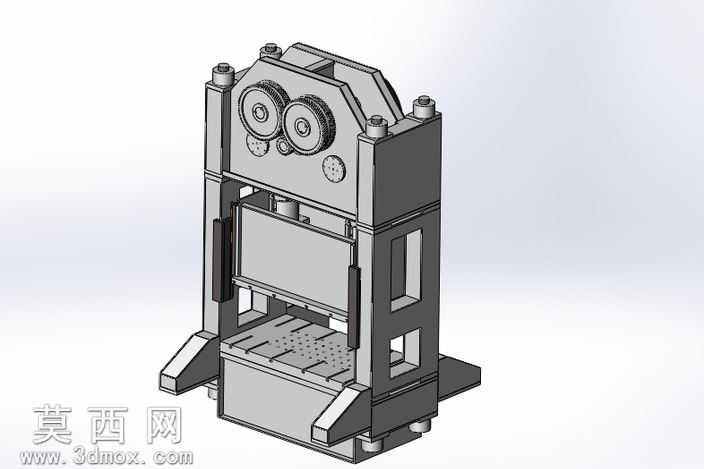

本模型为400吨闭式重型机械压力机的三维结构设计，采用SolidWorks完成全参数化建模，整体遵循闭式双点压力机的经典结构布局，建模过程严格按照重型锻压设备的设计规范进行尺寸约束，各零部件间的装配关系完全还原真实设备的连接逻辑，无干涉错位问题。模型外观采用金属灰哑光材质渲染，机身部分做了铸铁材质的质感处理，表面呈现出铸造件特有的细微磨砂肌理，传动齿轮、导轨、紧固螺栓等外露加工件则赋予了光亮的金属切削面材质，区分了铸造件与机加工件的视觉差异，渲染角度选取斜45度等轴测视角，可完整展示设备正面与侧面的结构特征，滑块、工作台、传动系统的位置关系清晰直观。结构设计上，整体采用闭式组合式机架，由上横梁、左右立柱、下底座通过四根高强度预紧拉杆连接构成，具备极高的结构刚度，可承受400吨公称压力下的交变载荷而不产生过量形变；上横梁内部集成了二级齿轮传动系统，高速级小齿轮连接动力输入轴，大齿轮带动曲柄连杆机构，将旋转运动转化为滑块的上下往复直线运动，齿轮参数按照重型压力机的传动比要求设计，齿形、轮毂、键槽等细节均完整还原；滑块部分采用八面导轨导向结构，导向长度充足，可保证冲压过程中的运动精度，避免偏载导致的精度损失，滑块底面设置了标准的模具安装槽与紧固螺孔；下方工作台为整体铸铁结构，台面上加工有均匀分布的T型槽用于固定下模，底座两侧设计有延伸的安装支脚，可通过地脚螺栓将整机固定在设备基础上，降低冲压作业时的振动。设计过程中充分考虑了设备的维护便利性，传动齿轮的润滑通道、导轨的润滑注油点、紧固件的操作空间均做了预留，机身立柱上开设的减重孔在保证机架刚度的前提下有效降低了设备自重，整体结构完全符合400吨级机械压力机的工业设计要求，可作为锻压设备结构学习、重型压机方案设计的三维参考模型。
