带撬趾结构的排水沟盖板手动升降装置

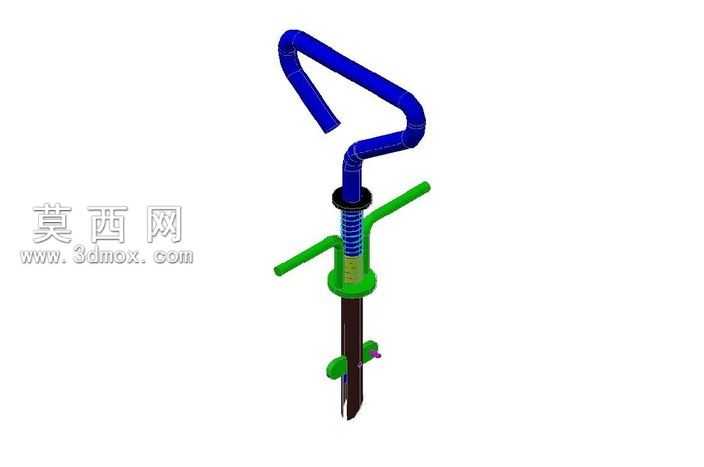

本作品为手动式排水沟盖板升降起吊装置的三维建模成果，建模过程中优先采用参数化特征建模逻辑，以保证各部件尺寸可根据不同规格的排水沟盖板进行适配调整。整体结构自上而下分为操作弯柄、螺旋升降副、十字支撑臂、撬趾插装杆四个核心功能段：顶部操作弯柄采用符合人体工学的弯折圆管形态，建模时通过扫掠特征生成连续平滑的管体曲面，表面赋予磨砂防滑金属材质，模拟实际使用中握持的摩擦力表现；螺旋升降副部分采用梯形螺纹传动结构，建模时精准绘制螺纹牙型轮廓，通过螺旋扫掠生成啮合螺纹副，螺杆与螺母的配合间隙控制在合理公差范围内，螺母外侧设置环形限位凸台，搭配压缩弹簧实现升降过程的自动复位预紧，弹簧材质赋予弹簧钢特有的金属光泽与弹性质感渲染；十字支撑臂为水平伸出的圆杆结构，建模时通过拉伸凸台生成主体，端部做圆弧倒角处理避免应力集中，使用时支撑臂架设在排水沟口的地面上，作为整个装置的承重支点，材质赋予高强度结构钢的哑光金属质感；下部撬趾插装杆为竖直长杆结构，下端设置对称分布的两个撬趾凸块，建模时通过凸台拉伸与圆角过渡处理撬趾的受力接触面，保证插入盖板吊装孔后可稳定勾住盖板底部，不会出现滑脱问题，插装杆表面做防锈涂层材质渲染，模拟市政工具长期在潮湿环境使用的防护处理效果。设计思路围绕单人手动操作的便携性展开，摒弃了复杂的动力结构，纯机械传动的设计无需外接能源，可快速完成现场组装与作业，整体结构紧凑，各部件之间采用可拆卸的插接与螺纹连接方式，建模时预留了标准件的装配接口，可直接替换对应规格的螺栓、弹簧等通用配件。渲染阶段采用工作室均匀打光方案，重点突出金属部件的质感差异与结构装配关系，通过半透明剖面示意可选展示内部螺纹啮合与弹簧压缩的工作状态，完整还原装置从插入撬孔、旋转手柄抬升盖板、保持支撑状态的全流程结构逻辑，模型各部件无干涉问题，装配关系符合机械设计规范，可直接用于工程演示、3D打印样机制作或生产加工参考。
