城市交通配套L型导轨电梯结构设计

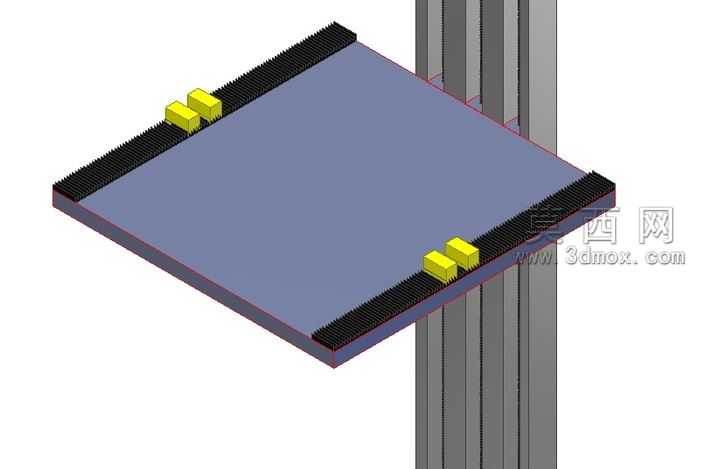

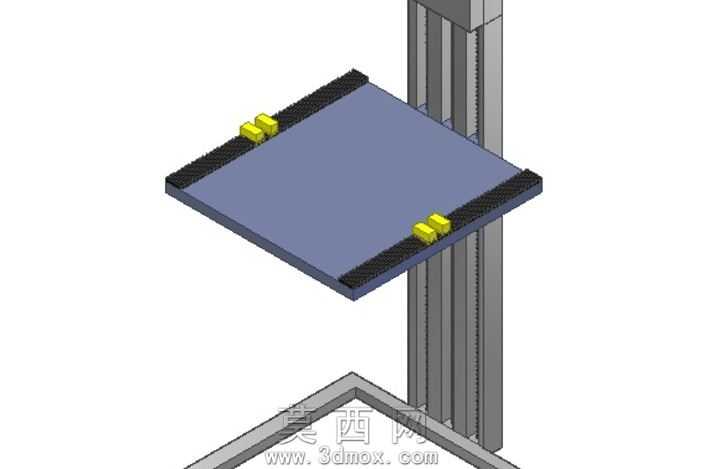

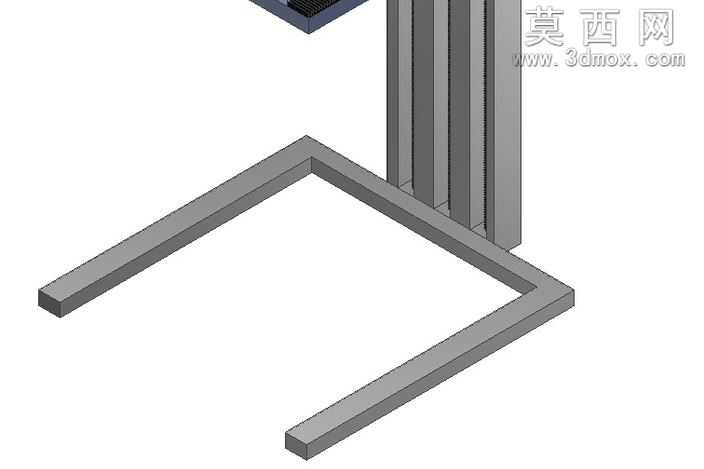

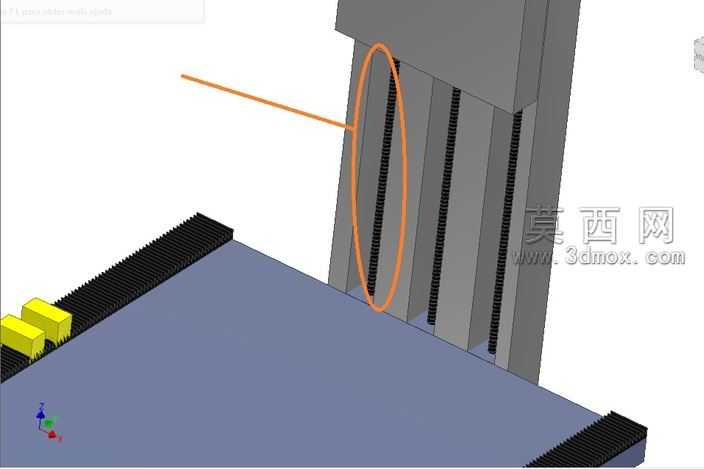

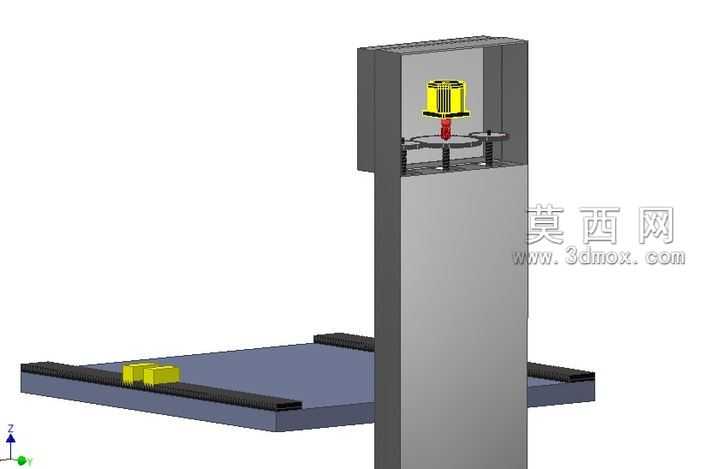

本作品为适配城市交通场景的电梯结构三维建模成果，建模阶段采用Autodesk Inventor完成全参数化构件搭建，首先对电梯核心承载的L型导轨进行基准定位，以等边角钢型材的截面参数为基础绘制草图，通过拉伸、倒角命令生成导轨主体，精准还原导轨的直角弯折结构与端面平整特征，导轨边缘做了微小圆角处理以模拟实际型材的钝化工艺，避免应力集中的结构缺陷。井道竖向构件采用多段等截面立柱拼接建模，每根立柱的安装基准与L型导轨的垂直边严格对齐，通过装配约束锁定立柱间距，还原井道的框架支撑结构，构件之间预留了实际安装所需的装配间隙，符合机械装配的公差设计逻辑。材质渲染阶段，L型导轨与竖向井道构件均赋予哑光深灰色金属材质，调整材质的粗糙度参数模拟钢材经喷砂处理后的表面质感，添加细微的环境反射效果让构件呈现真实的金属光影层次，未添加多余的装饰性材质，突出工业构件的实用属性。结构设计上，L型导轨的水平段可衔接交通场站的换乘平台，垂直段对接竖向井道，能够实现特定场景下的转角运输需求，区别于常规直跑电梯的直线导轨布局，适配城市交通枢纽内复杂的空间动线，可用于站点内无障碍通行、小件物资转运的功能场景。建模过程中对导轨的承重接触面做了结构强化处理，在导轨与井道立柱的衔接位置预留了螺栓安装孔位，孔位的间距、直径均参考通用电梯安装的标准参数设定，保证模型具备实际生产参考价值，整体模型无冗余面片，构件层级清晰，可直接用于结构验证、场景展示等用途。
