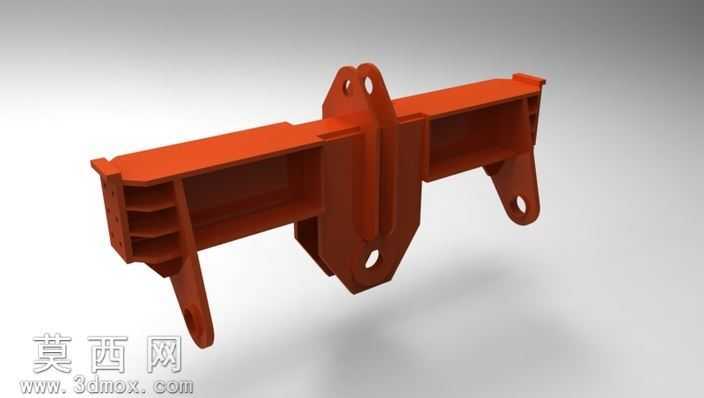

本吊装梁三维模型采用参数化建模方式完成整体构建,建模过程中严格遵循起重吊具的受力设计逻辑,先以基准草图定位主梁的长度方向、吊点分布位置与安装基准面,通过拉伸凸台命令生成主梁的箱型主体结构,针对主梁的承力腔室做了等壁厚的筋板布局设计,每一道内部加强筋的位置都对应上部吊点与下部挂载点的受力传导路径,避免应力集中带来的结构失效风险。模型的上部吊耳采用一体化建模方式与主梁主体做合并处理,吊耳的开孔位置做了同轴度约束,孔径尺寸匹配常规起重卸扣的安装规格,吊耳与主梁衔接的位置做了圆弧过渡处理,通过圆角命令消除直角应力集中区域,同时对吊耳的厚度做了参数化设定,可根据额定起重量的需求快速调整尺寸参数。下部的两个挂载支腿同样与主梁做一体化结构设计,支腿的开孔位置与上部吊点处于同一受力垂线上,保证起吊过程中载荷垂直传导,支腿与主梁衔接的位置增设了三角形加强筋结构,强化侧向抗扭性能,避免起吊过程中出现侧向形变。材质渲染阶段,为模型赋予了工业起重构件常用的橘红色防锈漆材质,调整材质的粗糙度参数模拟真实漆面的哑光质感,添加细微的漆面颗粒纹理提升真实感,场景中搭建了柔和的影棚光照环境,通过主光源、辅助光源与环境补光的搭配,清晰呈现模型的结构轮廓、筋板布局与各个安装孔位的细节,渲染输出的效果图可直观展示吊装梁的整体形态与结构特征。设计过程中充分考虑了吊装梁的实际使用场景,整体结构采用对称式布局保证起吊时的受力平衡,箱型主梁的截面形式兼顾了承重强度与自身重量控制,所有的安装孔位都做了沉头与倒角处理,既符合实际加工的工艺要求,也避免安装过程中出现锐边划伤的问题,模型的各个特征都保留了完整的建模参数,可根据不同的起重量需求、挂载间距要求快速调整对应尺寸,适配不同规格的起重吊装作业场景,结构设计完全符合起重吊具的力学设计规范,可作为吊装工装设计、起重构件教学的参考模型使用。
