立式穿孔圆盘磨粉设备结构设计

　　在粉体加工、矿物预处理、生物质原料粉碎以及工业固废回收的生产线中，穿孔圆盘磨是兼顾中细碎与粗磨功能的核心设备，这款立式结构的穿孔圆盘磨，针对传统卧式磨机占地面积大、进料易卡滞、磨腔积料难清理的痛点做了针对性结构优化，适配中小产能的连续生产工况。从实际落地的应用场景来看，该设备可对接前段破碎工序的出料，将粒径10mm以内的脆性物料研磨至0.1-1mm的成品粒度，常见于建材行业的煤矸石粉磨、粮油加工领域的油料作物粗粉碎、固废处理线的塑料边角料研磨，以及矿山选厂的中矿再磨环节，相比锤片式粉碎机，它的过粉率更低，成品粒度均匀性更好，针对热敏性物料的研磨温升也更易控制。

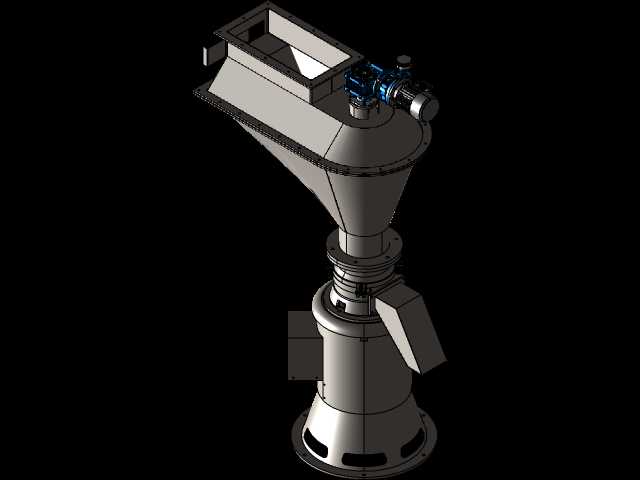

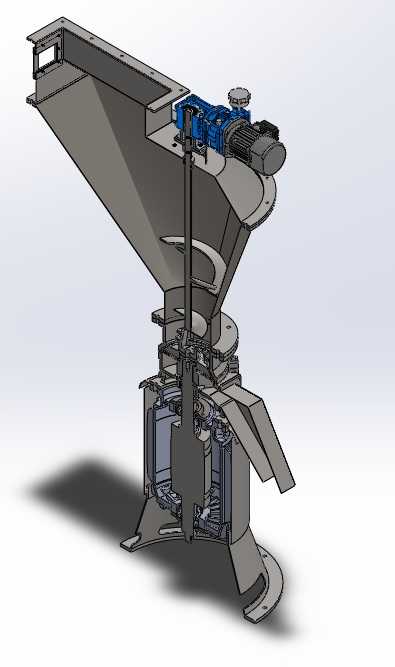

　　设备整体采用立式同轴布局，上部为大倾角的焊接式进料斗，料斗侧壁做了加厚耐磨衬板的安装位，进料口采用法兰对接结构，可直接匹配前段的螺旋输送机或者振动给料机，不需要额外做进料导流改造，料斗内部设置了垂直布置的导料轴，轴上焊接有分段式螺旋导料叶片，能够将进入料斗的物料均匀推送至下部的磨腔区域，避免物料在料斗内架桥堵料，这一设计针对含水率8%-15%的湿性物料也能保证连续进料，不会出现粘壁堵料的情况。磨腔部分是设备的核心功能区，上下两层平行布置的穿孔圆盘作为研磨副，其中动盘通过上部的立式主轴直接与驱动端连接，定盘通过快拆式压圈固定在磨腔壳体上，圆盘上的穿孔采用渐变孔径设计，靠近进料侧的孔径偏大，向出料侧逐步缩小，物料在两盘之间受到挤压、剪切以及盘面孔刃的磨削作用逐步粉碎，合格粒径的物料直接穿过盘上的孔道落入下部的出料腔，不需要额外配置筛网，从根源上避免了筛网破损、堵孔的常见故障。

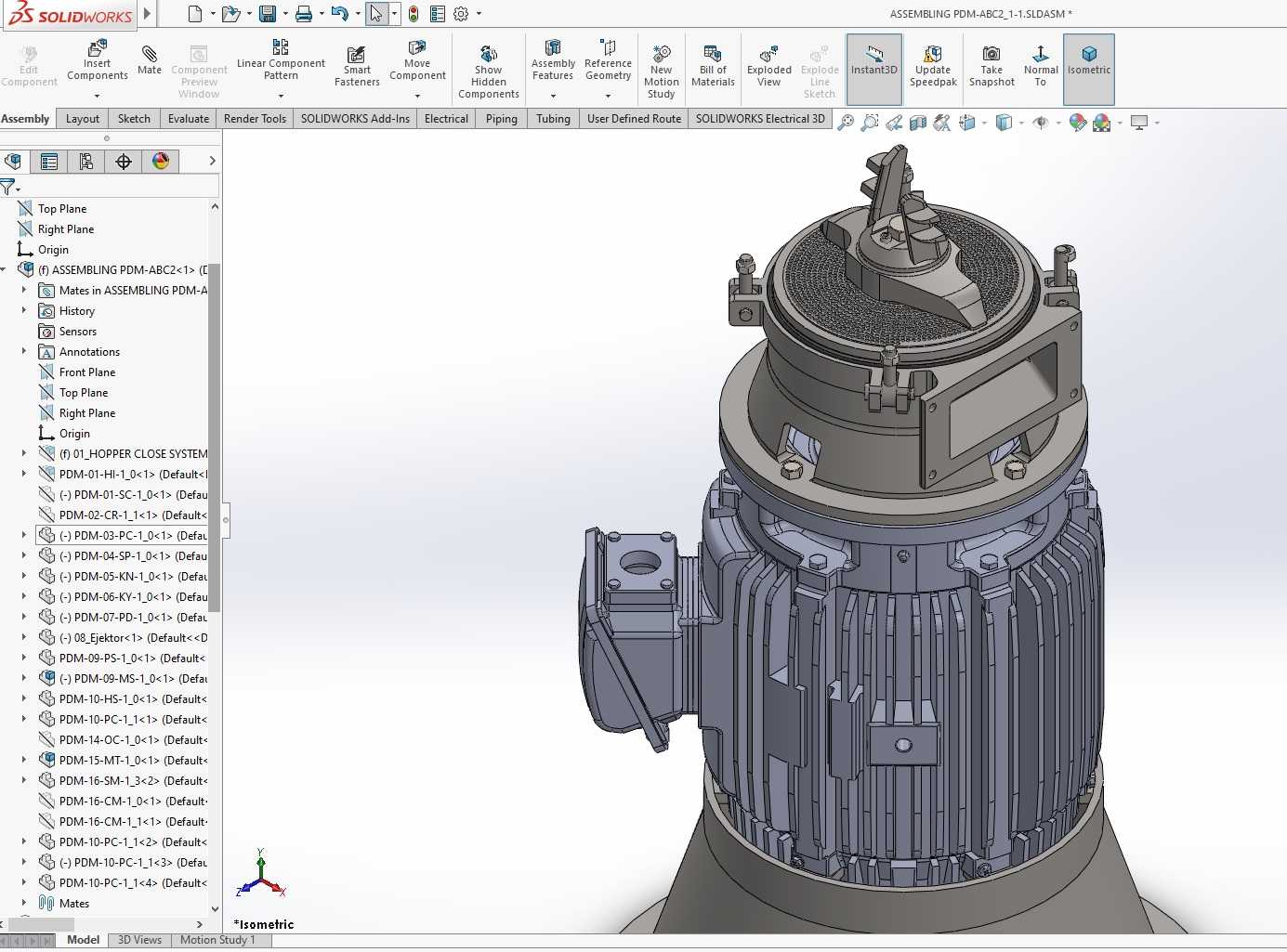

　　驱动部分采用卧式电机搭配锥齿轮换向的传动结构，电机安装在磨腔侧上方的独立安装座上，安装座与主机架之间设置了橡胶减震垫，能够抵消设备运行时的齿轮啮合振动，避免振动传递到机架引发地脚螺栓松动。传动箱内部采用稀油润滑，设置了独立的油位观察窗与放油螺塞，日常维护时不需要拆解传动箱即可完成润滑油更换。设备下部的机架采用三支点支腿结构，每个支腿底部都预留了地脚螺栓安装孔，同时设置了高度调节垫片的安装位，能够适配不同平整度的安装地面，安装时需要保证设备的主轴垂直度偏差不超过0.2mm/m，避免运行时圆盘偏磨引发异常振动。出料口设置在磨腔下部的侧方，采用向下倾斜的溜槽结构，溜槽的倾斜角度不小于55度，保证研磨后的物料能够依靠自重顺利排出，可直接对接下方的气力输送管道或者斗式提升机，不需要额外设置出料输送装置。

　　从设计思路上看，这款设备优先考虑了运维的便捷性，磨腔的壳体采用上下剖分的法兰连接结构，拆解连接螺栓后即可将上壳体连同进料斗整体吊起，直接暴露内部的研磨圆盘与主轴组件，更换磨损的圆盘时不需要整体拆解进料与传动结构，单次更换易损件的时间比传统整体式磨腔缩短60%以上。圆盘本身采用高铬铸铁材质，针对磨蚀性强的物料也可更换为高锰钢或者陶瓷镶嵌的结构，安装时通过止口定位，不需要做复杂的同轴度调整，普通机修人员即可完成易损件更换。设备的密封结构采用组合式迷宫密封加骨架油封的双重设计，能够避免磨腔内的粉尘进入传动箱污染润滑油，同时也能防止传动箱内的润滑油渗入磨腔污染物料，满足食品、医药级物料加工的密封要求。

　　在安装边界方面，设备整体的最大外轮廓尺寸控制在1800mm×1200mm×2600mm范围内，进料口的中心高度为2200mm，可匹配常规高度的车间输送线布局，设备运行时的动载荷系数取1.2，基础承载能力要求不小于5t/㎡，不需要做专门的重型设备基础，普通的硬化水泥地面即可满足安装要求。设备的进料粒度上限为15mm，单次通过的成品率可达85%以上，循环负荷率控制在15%以内，相比同功率的球磨机，其单位产量的能耗降低40%左右，针对中小产能的粉体加工生产线，能够在保证研磨效率的同时，降低设备的占地面积与基建投入。日常运行时需要注意，开机前需检查磨腔内是否有积存的物料，带载启动会引发电机过载，停机前需要先停止进料，待磨腔内的物料全部排空后再切断主电机电源，避免下次启动时带载启动。针对不同硬度的物料，可通过调整上下圆盘之间的间隙来控制成品粒度，间隙调整机构设置在主轴的上部，采用锁紧螺母加刻度盘的结构，调整精度可达0.1mm，调整完成后锁紧螺母即可固定间隙，运行过程中不会出现间隙松动导致的粒度波动。
