卧式双轴工业碎纸设备结构设计

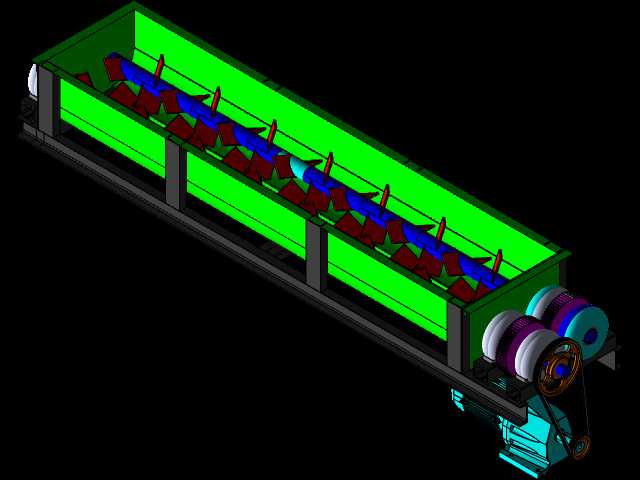

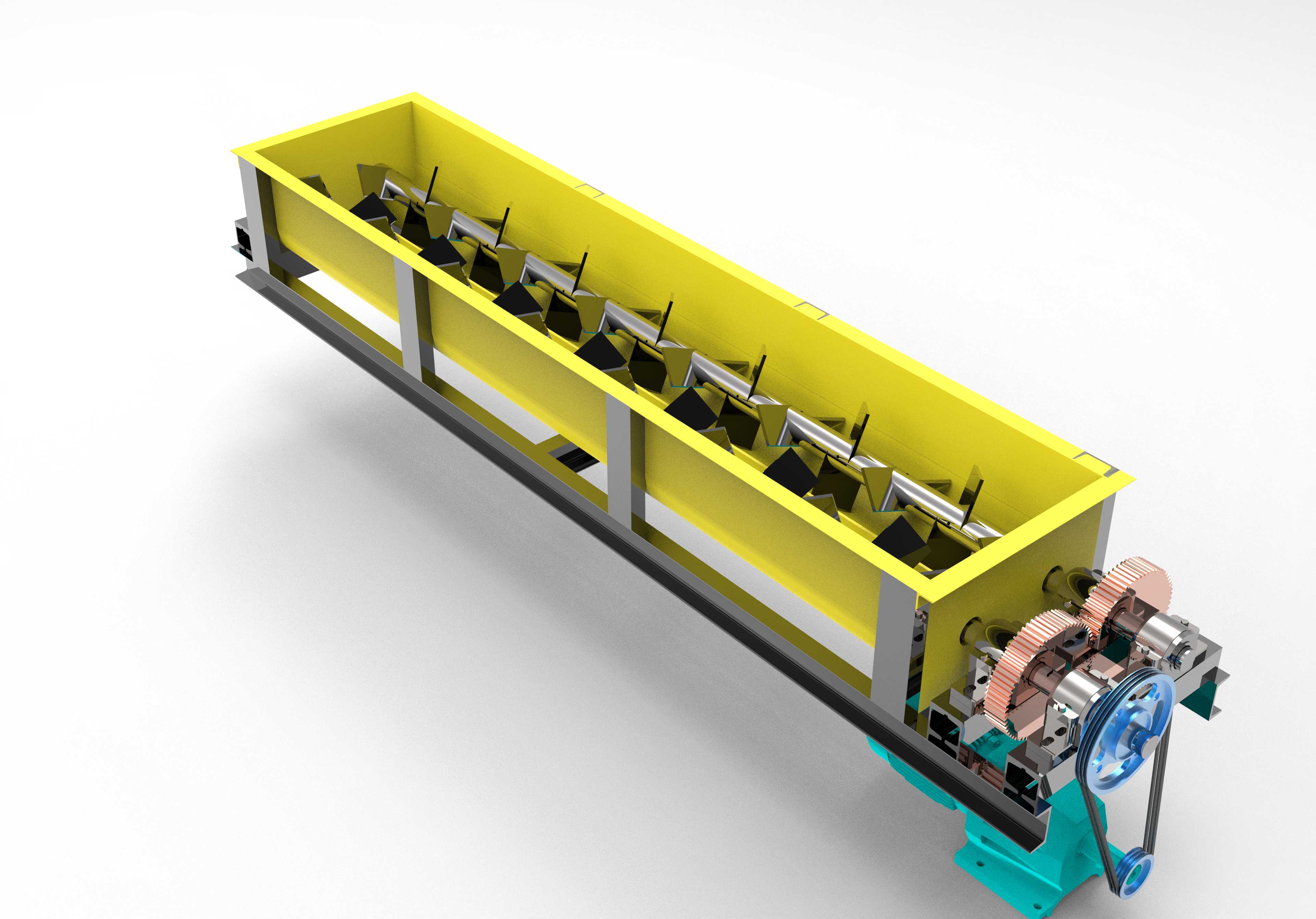

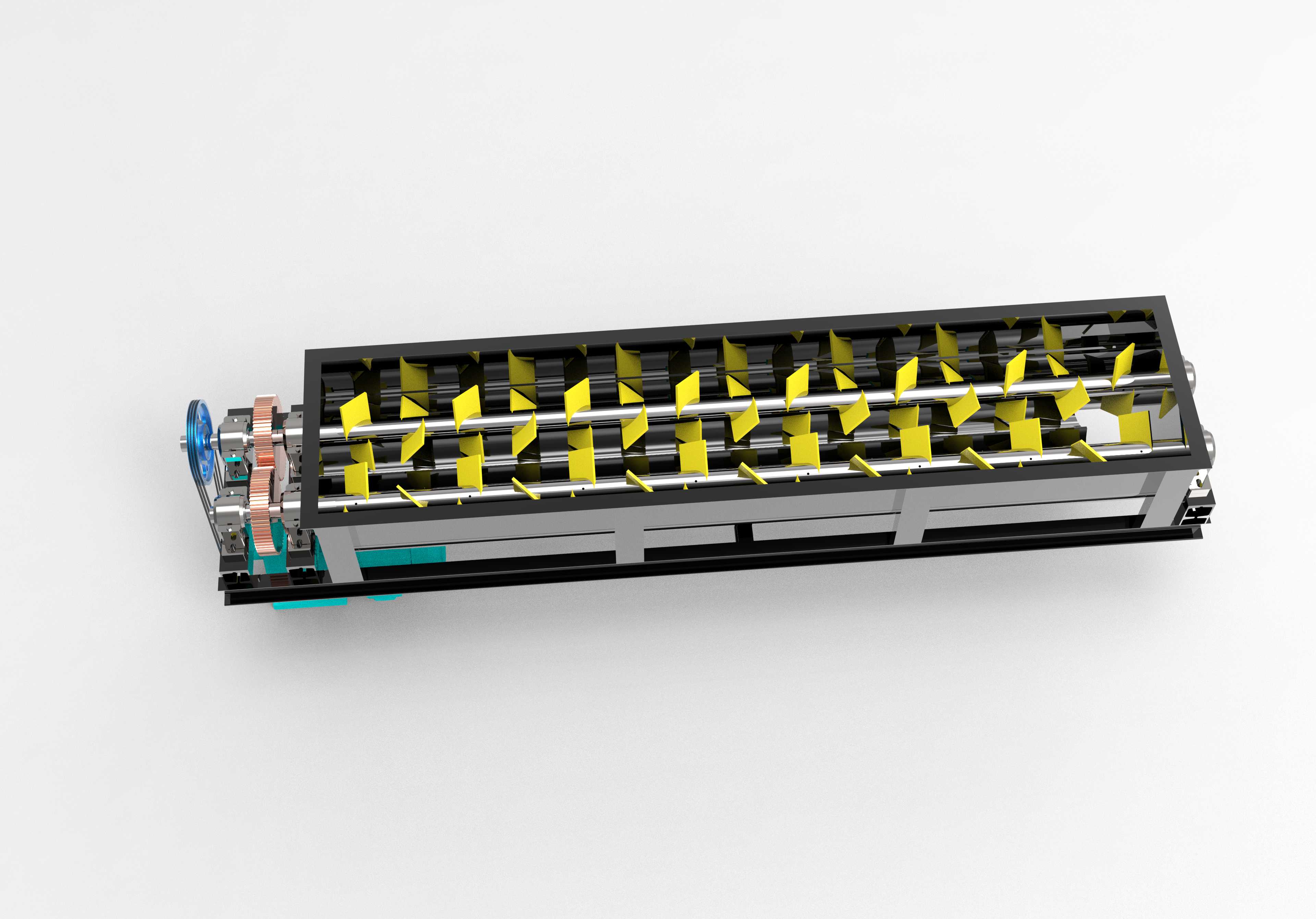

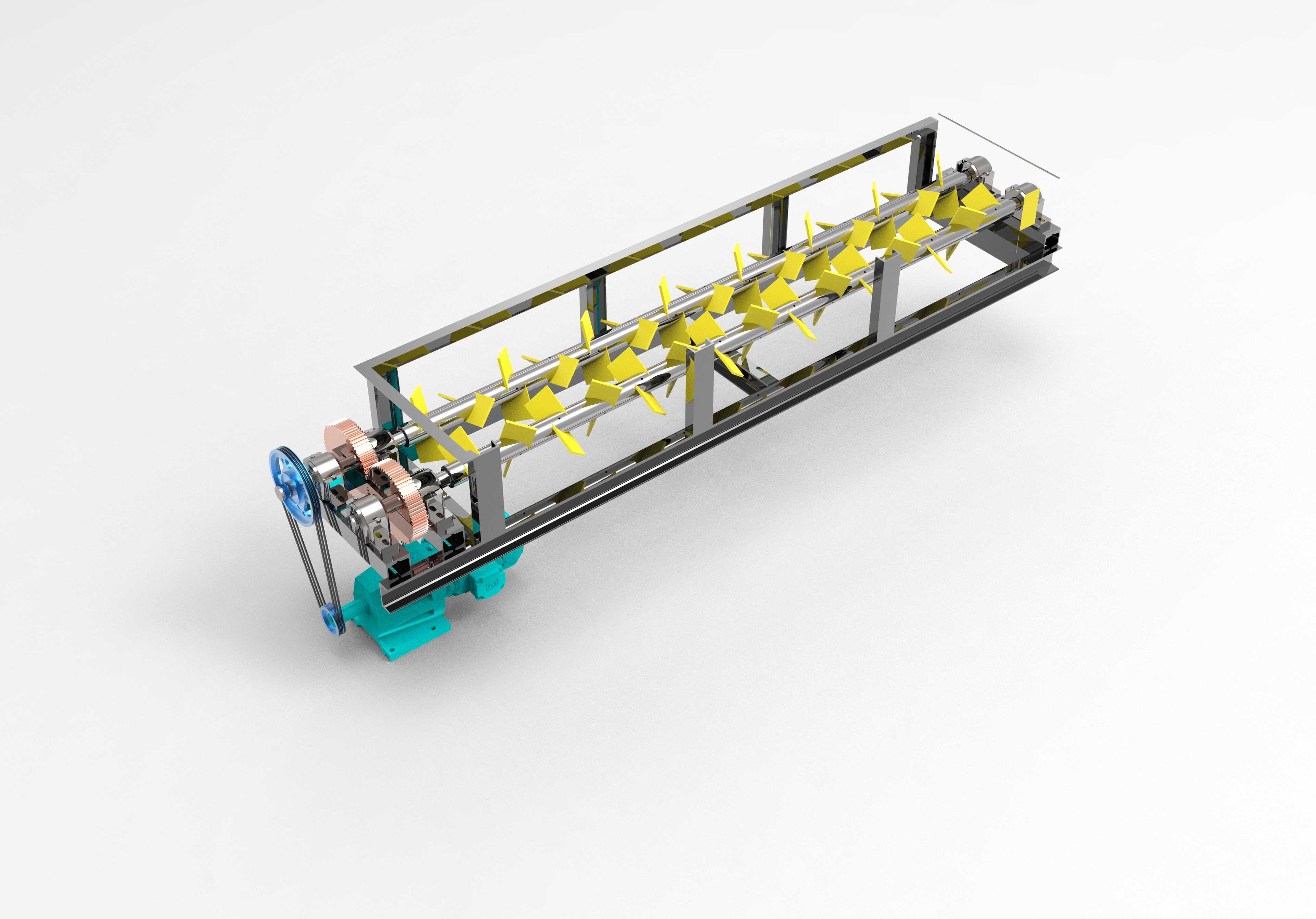

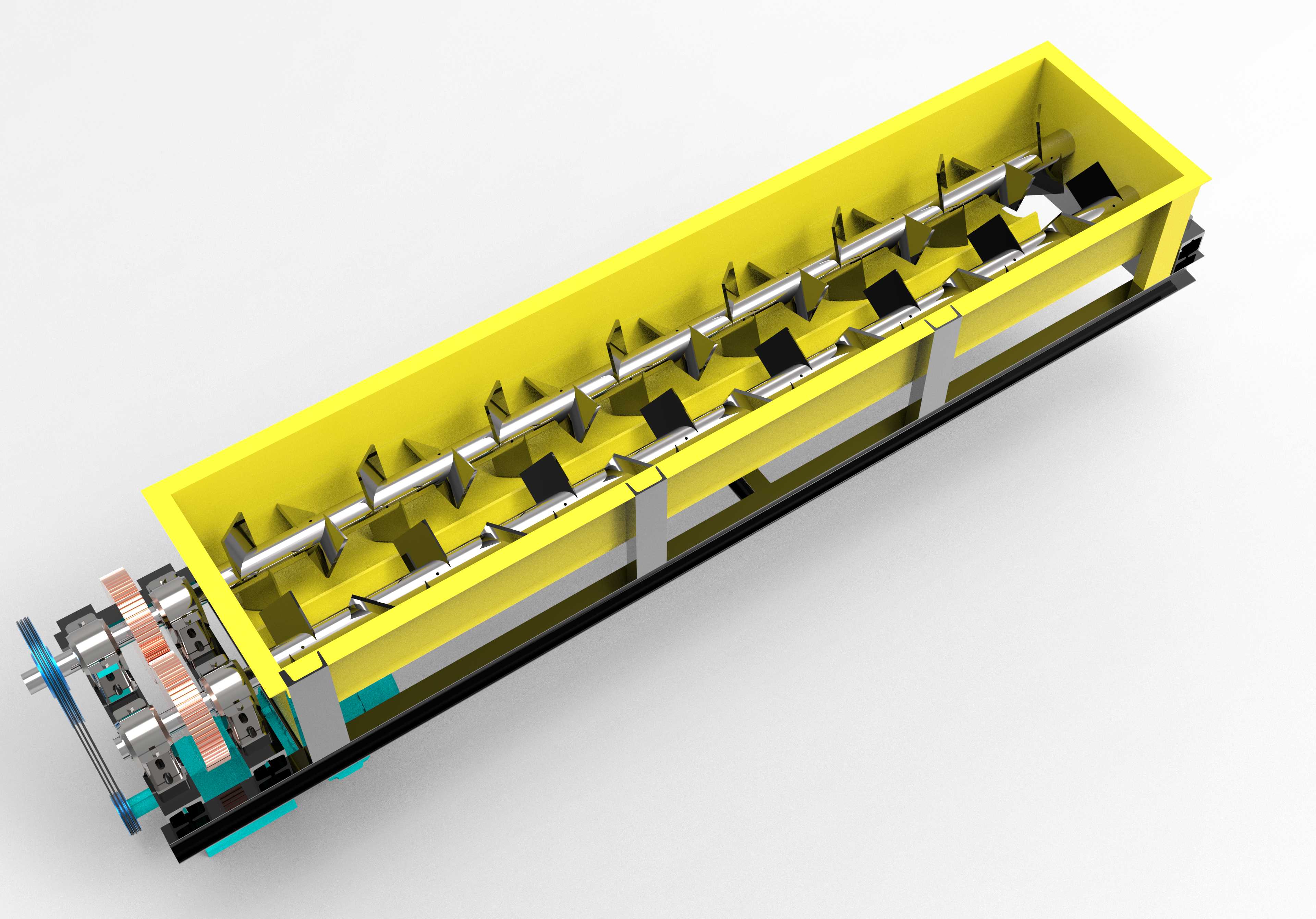

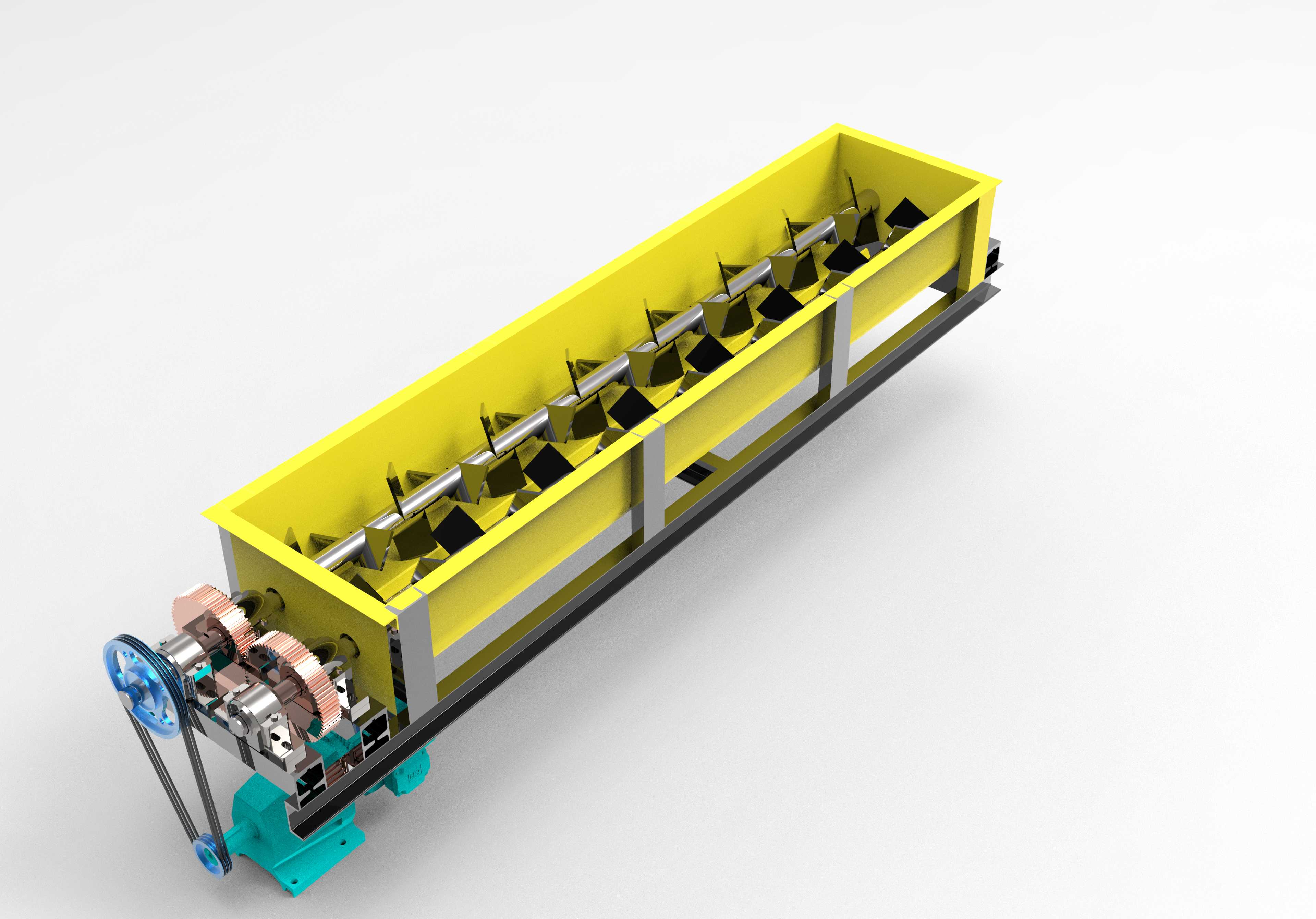

　　这款卧式双轴结构的碎纸设备，主要面向工业生产场景下的大批量纸质废料处理需求，常见于大型印刷厂区、包装材料生产车间、涉密文件集中销毁中心以及造纸厂的废纸回收预处理工段，区别于办公场景的小型碎纸设备，其处理量级、连续作业能力以及破碎后物料的出料规格都适配工业级连续生产的要求。从结构布局来看，设备采用长槽型卧式壳体设计，整体安装基准为底部的型钢焊接机架，机架底部预留的安装孔位可直接通过膨胀螺栓固定于硬化混凝土地面，安装时需保证机架纵向水平度偏差不超过千分之一，避免长轴运转过程中出现偏磨、轴承载荷不均的问题。槽体内部平行布置两根带破碎刀组的传动轴，刀组采用交错排布的勾形刀齿设计，单组刀齿通过键连接与轴体固定，相邻刀齿之间设置定刀衬板，

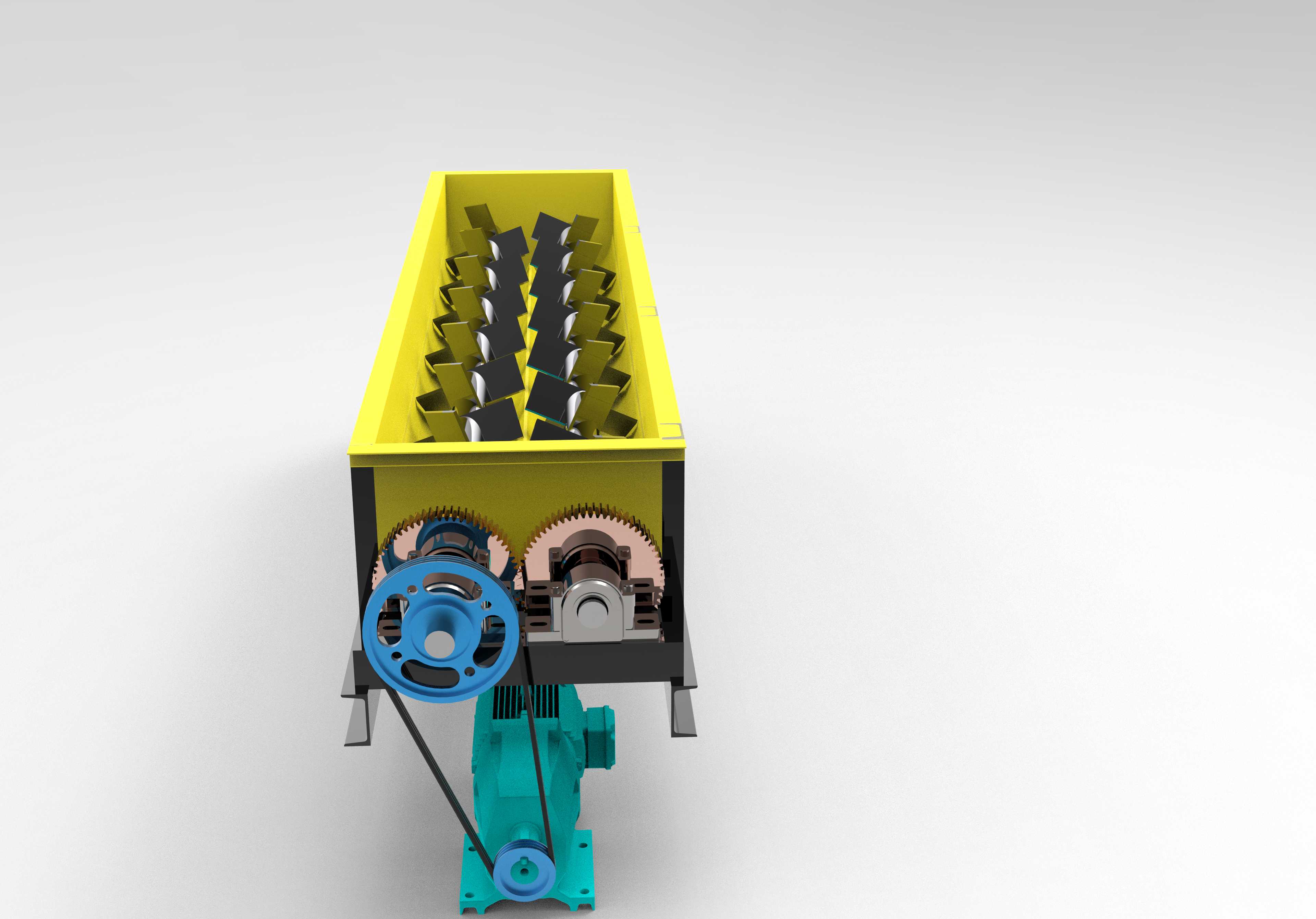

　　动刀与定刀之间的间隙控制在2-3mm区间，既可以保证对成摞纸张、带薄塑料覆膜的包装纸、硬纸板等物料的咬合拉扯破碎效果，又能避免间隙过小导致的刀组异常磨损、卡料过载问题。设备的动力输入端布置在槽体的一端，采用皮带轮减速搭配齿轮啮合的传动结构，电机输出的动力首先通过三角带传递至减速箱输入轴，经齿轮减速后通过一对啮合的同步齿轮带动两根破碎轴做相向转动，这种传动布局可以保证两根轴的转速完全同步，刀齿交错咬合时不会出现撞刀问题，同时皮带传动结构可以在遇到硬杂物卡入时起到过载缓冲的作用，避免硬冲击直接传递至电机与齿轮组造成零部件损坏。槽体顶部为全开式进料口，可直接对接生产线的废料出料输送带，也可适配人工批量投料的作业模式，

　　槽体底部预留栅格式出料筛网，筛网孔径可根据后续工艺要求更换，常规工况下配置20mm孔径筛网，破碎后粒径合格的纸质物料直接透过筛网落入下方的出料输送设备，未达到破碎粒径要求的物料会留在槽内被刀组持续破碎直至合格，避免出现出料粒径不均的问题。在设计过程中，刀组的排布逻辑经过多轮工况验证，沿轴向每间隔150mm布置一组动刀，相邻轴上的刀齿在轴向位置上互相错开半个刀距，保证整根轴长度方向上的破碎载荷均匀分布，避免出现局部位置载荷集中导致的轴体弯曲变形；槽体侧壁与刀组对应位置安装可更换的耐磨衬板，衬板采用高强度耐磨钢板制作，通过沉头螺栓与槽体侧壁固定，长期作业磨损后可直接更换衬板，无需整体更换槽体结构，大幅降低设备的后期维护成本。

　　设备的轴承座采用外置式设计，安装在槽体两端的外侧机架上，轴承座与槽体端盖之间设置密封填料腔，填充耐油橡胶密封与盘根组合的密封结构，避免破碎过程中产生的纸尘进入轴承内部造成润滑失效，同时也能防止轴承润滑脂泄漏污染破碎物料。从安装边界来看，设备整体长度方向的尺寸适配常规车间的标准柱距，宽度方向预留的检修空间不小于800mm，可满足日常维护时更换刀齿、调整皮带张紧度、检查轴承润滑状态的操作需求；设备进料口的高度适配常规工业输送带的出料高度，无需额外搭建过高的投料平台，减少现场安装的土建改造成本。实际作业过程中，该设备可连续24小时不间断运行，单小时处理量可适配每小时1-2吨的纸质废料处理需求，破碎后的物料粒径均匀，可直接用于造纸制浆、生物质燃料制备、涉密物料销毁等后续工序，相较于立式破碎设备，卧式结构的进料高度更低，投料作业的安全性更高，同时长槽型的结构可以容纳更多物料同时参与破碎，不容易出现进料口堵料的问题。在传动系统的防护设计上，皮带轮与齿轮传动部位全部设置钢板焊接的安全防护罩，防护罩表面预留散热通风孔，既可以避免运转过程中人员误触转动部件造成安全事故，又能保证传动部件的散热需求，避免长期运转温度过高导致皮带老化、齿轮润滑脂失效。设备的底座机架采用型钢焊接后整体去应力处理，焊接完成后对所有安装基准面进行铣削加工，保证轴承座安装面、电机安装面的平面度与平行度要求，避免焊接应力释放导致的机架变形影响设备长期运行精度。
