矿山矿石粗碎颚式破碎机组装结构

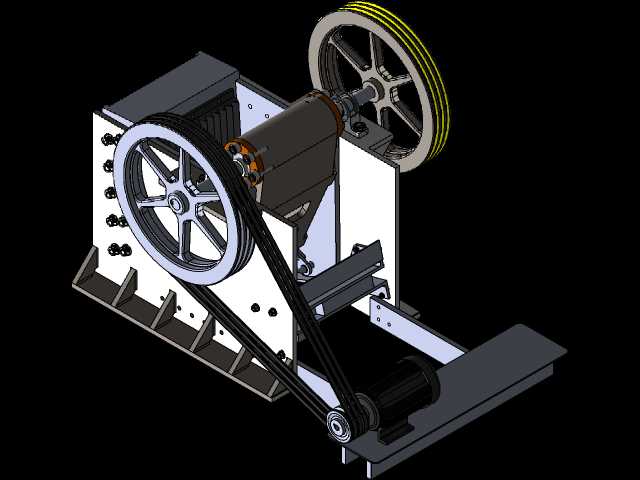

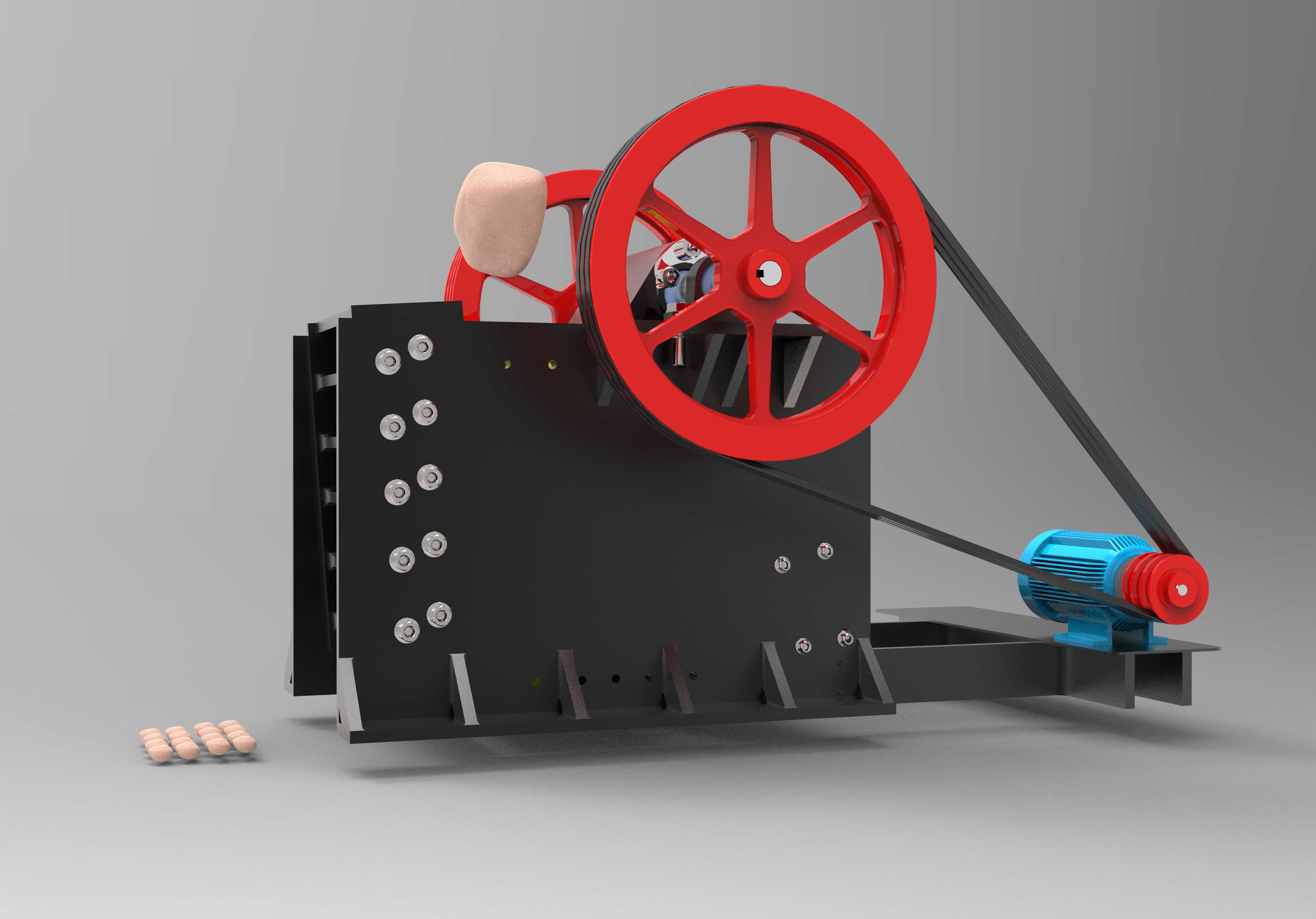

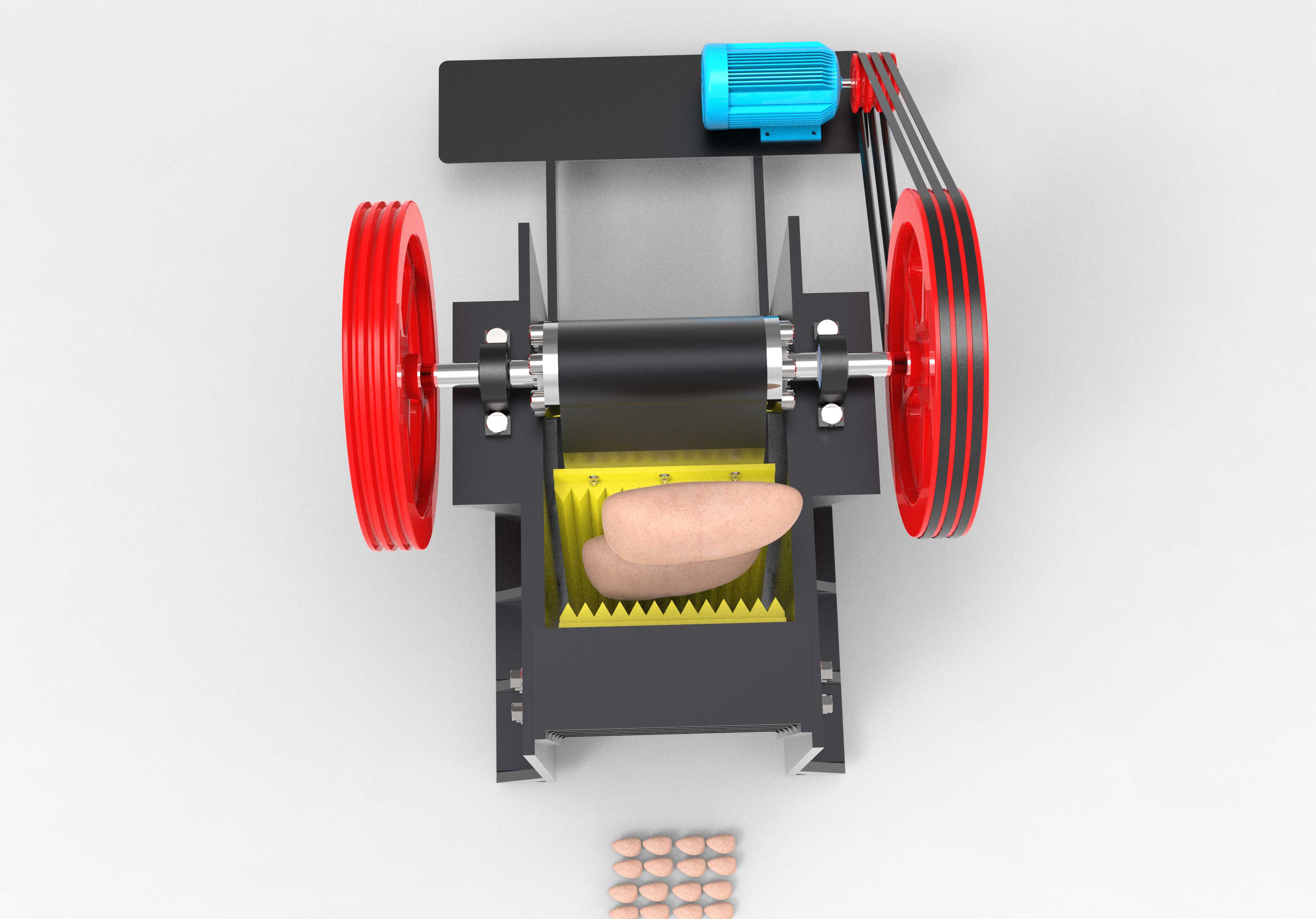

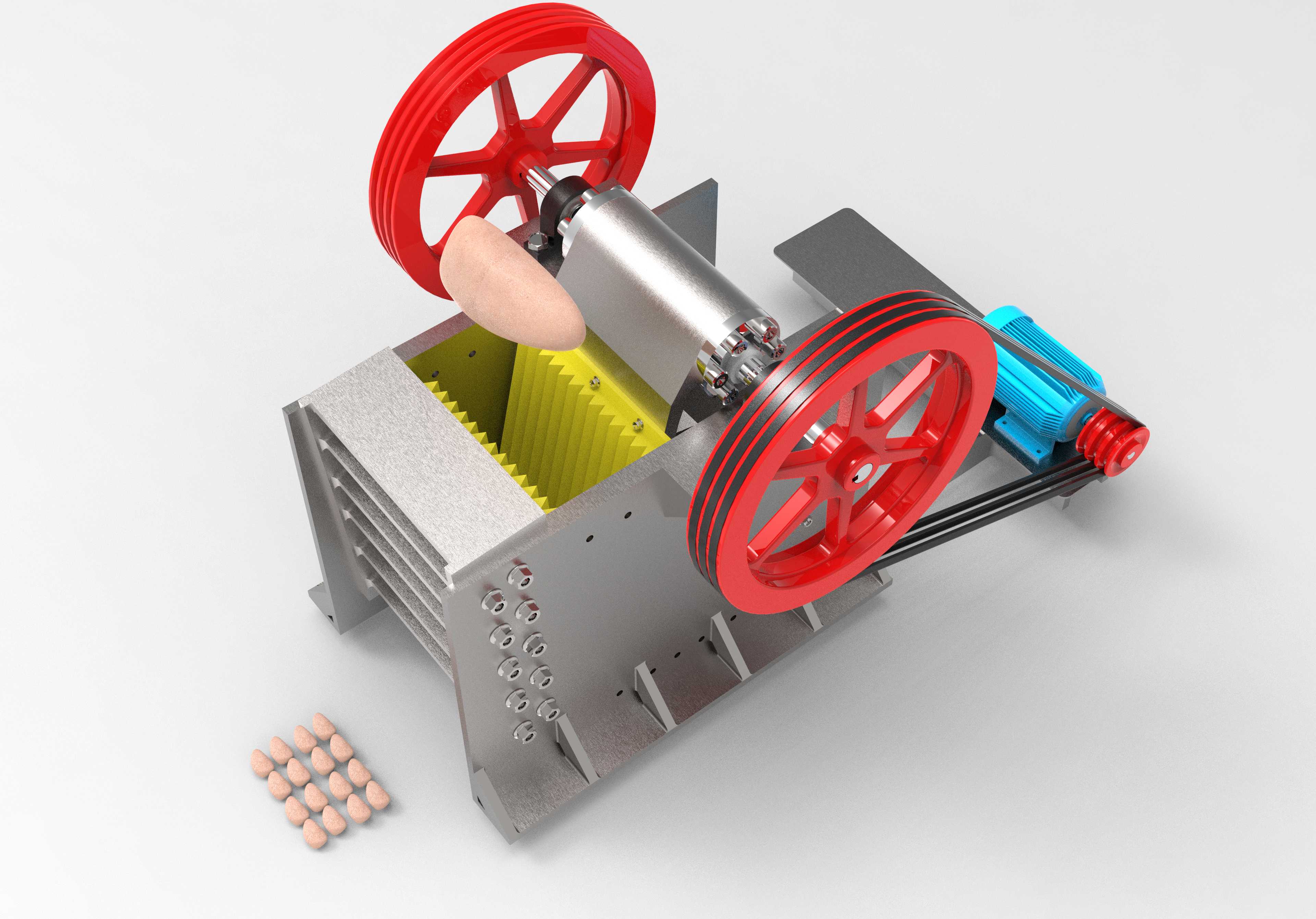

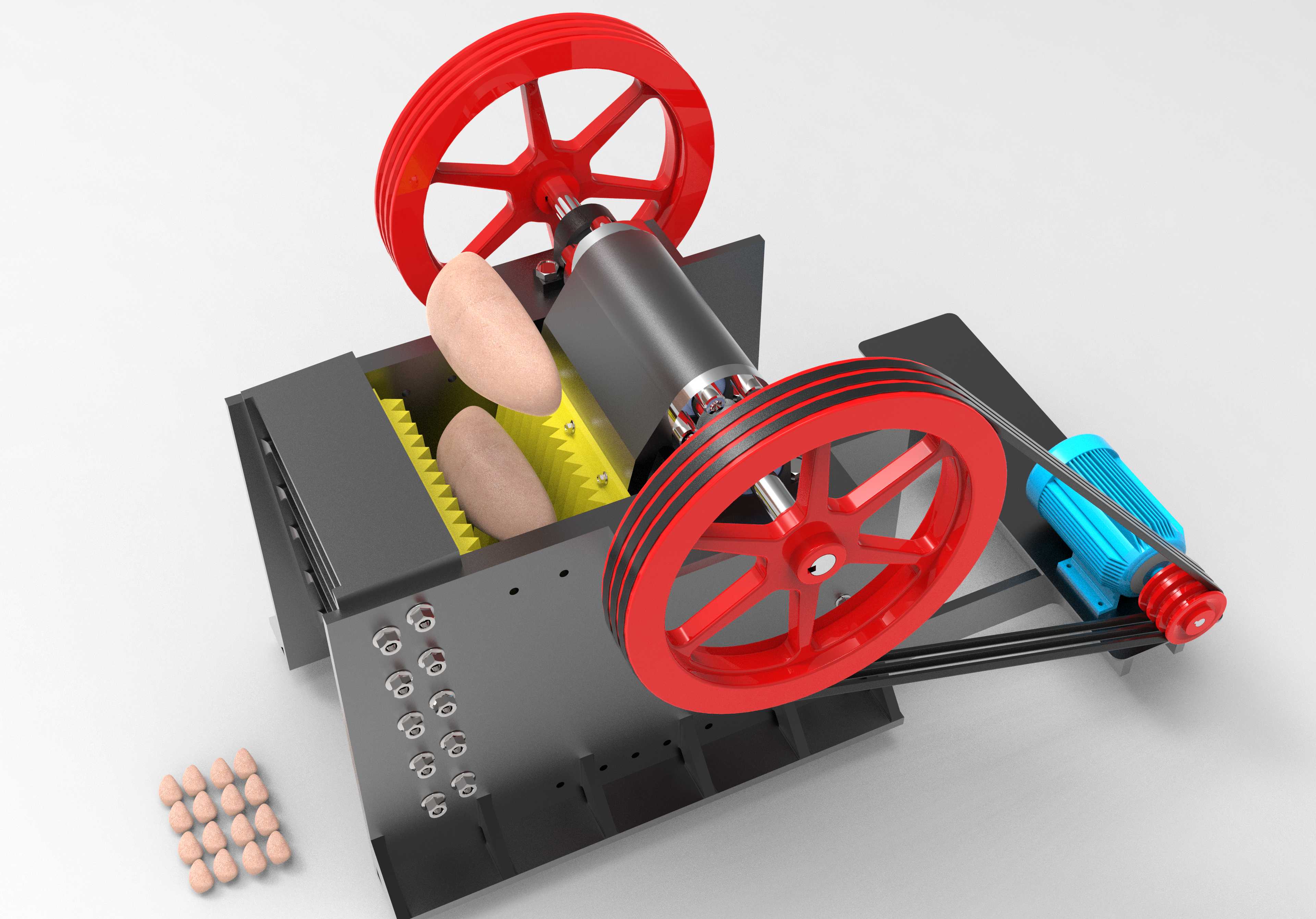

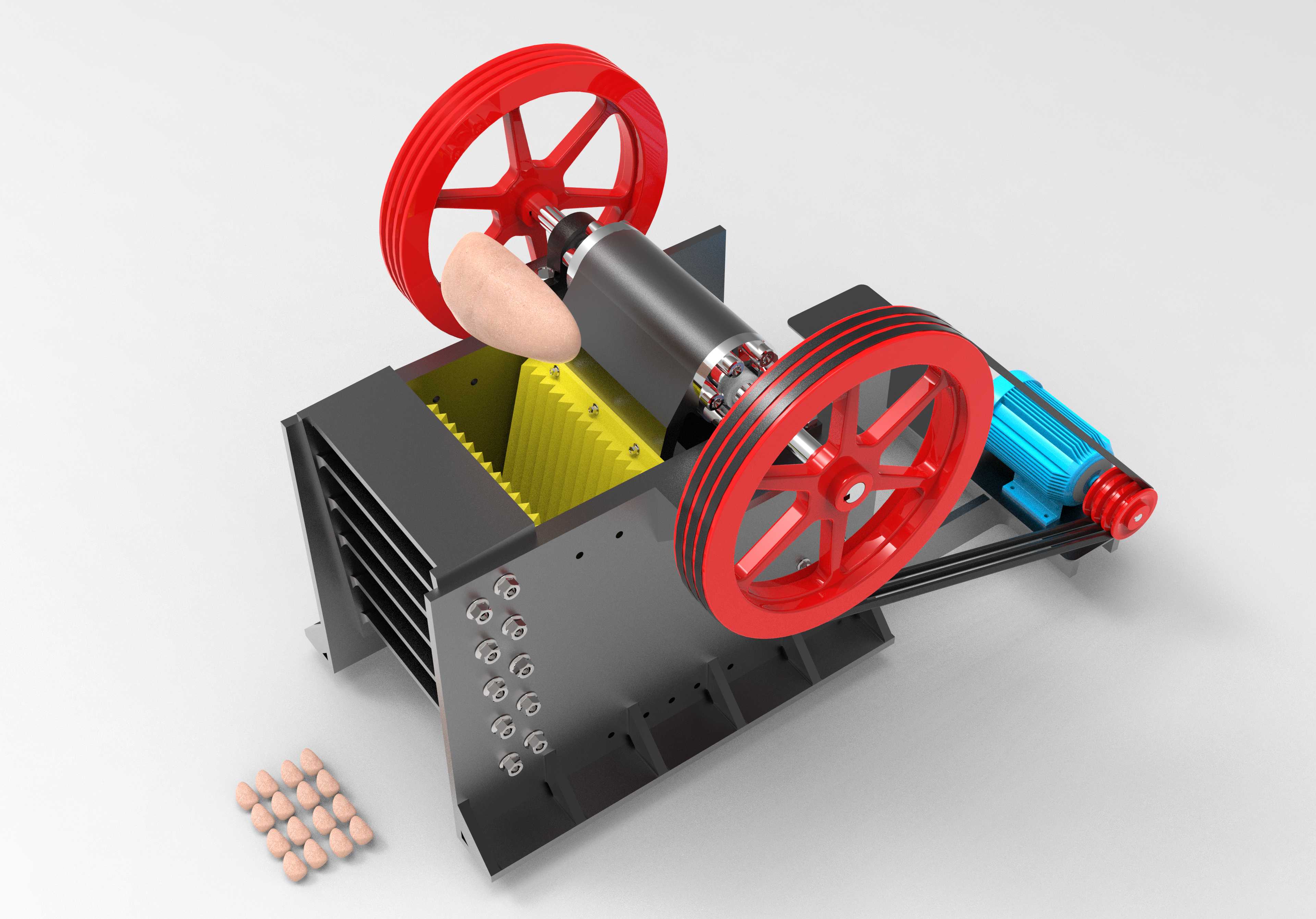

　　颚式破碎机作为矿山与砂石骨料生产线的头道粗碎设备，承担着将爆破后大块原矿、岩石挤压破碎至后续中细碎设备可进料粒度的核心任务，这套三维结构完整还原了复摆颚破的整机传动与破碎腔布局，可直接用于生产线方案布置、结构校核与选型参考。从现场布置角度看，该类设备通常安装在粗碎车间的混凝土基础或钢结构机架上，进料端对接重型板式给料机，出料端下方衔接受料溜槽与带式输送机，周边需预留单侧不小于一米的检修空间，用于更换颚板、调整排料口间隙以及维护偏心轴轴承组件；整机进料口宽度决定最大允许进料块度，选型时需保证来料最大粒径不超过进料口宽度的八成，避免大块矿石卡堵在破碎腔入口。破碎工作原理依托动颚的周期性往复摆动实现，

　　偏心轴旋转时带动动颚相对定颚做复杂的平面摆动，靠近定颚时挤压腔内矿石，通过挤压、劈裂、弯折复合作用将岩石破碎，远离时破碎后的物料依靠自重从下部排料口排出。结构上两侧大直径飞轮与带轮兼具储能作用，破碎行程储存能量，空行程释放能量，大幅平衡电机负载波动，降低破碎硬岩时的峰值扭矩冲击；V型传动带连接电机带轮与主轴带轮，具备过载打滑保护能力，遇到不可破碎物进入腔体时可一定程度缓冲传动冲击。破碎腔内部定颚板与动颚板均采用高锰钢材质，表面做齿形结构，齿峰对齿谷布置，既增强对坚硬岩石的劈裂咬合效果，又便于磨损后单独更换，降低运维耗材成本；颚板两侧配置侧护板，阻挡矿石直接冲刷机架侧壁。排料口间隙通过机架后部的楔块调整机构或垫片组实现调节，

　　可根据后续工序需求调整出料粒度范围，配套拉杆弹簧组件负责拉紧动颚，平衡肘板受力，保证排料顺畅。机架采用厚钢板焊接箱体结构，主轴轴承座位置布置多组加强筋与紧固螺栓，承受破碎作业的持续交变冲击载荷；电机侧装在机架延伸支座上，传动带张紧度可通过电机底座滑轨调整。建模过程中完整还原了偏心轴、动颚体、肘板、密封端盖、紧固螺栓、皮带轮、飞轮、电机、三角带以及机架护板等全部装配关系，运动部件的干涉检查可直接在装配环境中完成，动颚摆动行程、皮带包角、飞轮回转空间均按实际工程比例搭建，布置生产线时可直接参照模型外轮廓确定设备安装边界、进料溜槽角度与检修通道宽度，避免现场布置时出现设备与土建结构、输送设备干涉的问题。针对花岗岩、铁矿石、

　　石灰石等不同硬度物料，可通过调整颚板齿形、偏心轴转速与排料口宽度匹配处理能力，高硬度矿石工况下需适当降低转速、增大飞轮惯量，保证破碎力充足；脆性软岩工况可适当提高转速提升处理量。整机下部机架预留地脚螺栓孔位，基础设计需核算破碎冲击载荷，保证足够刚度，防止运行过程中异常振动。
