飞翼布局隐身无人作战航空器结构

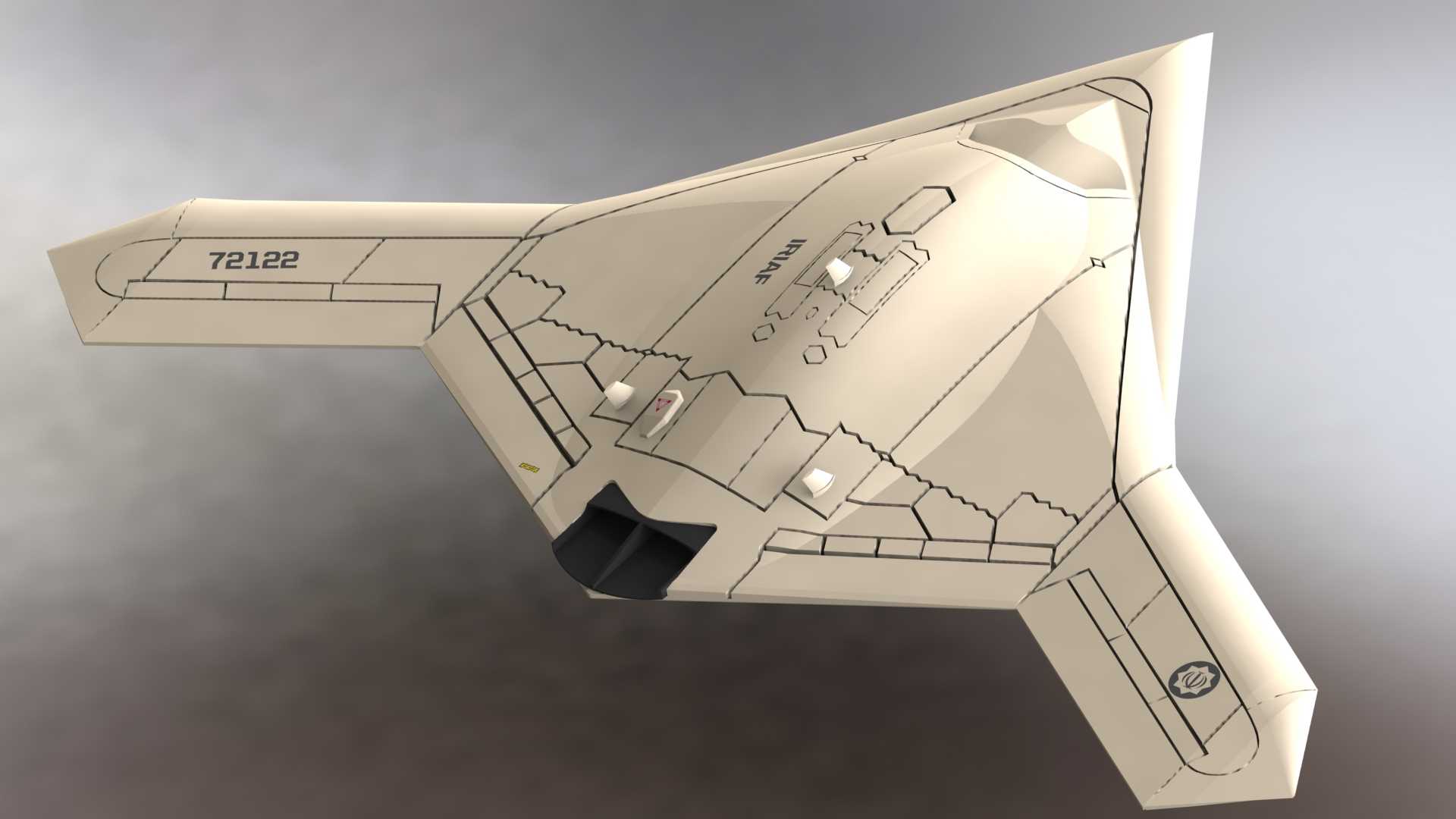

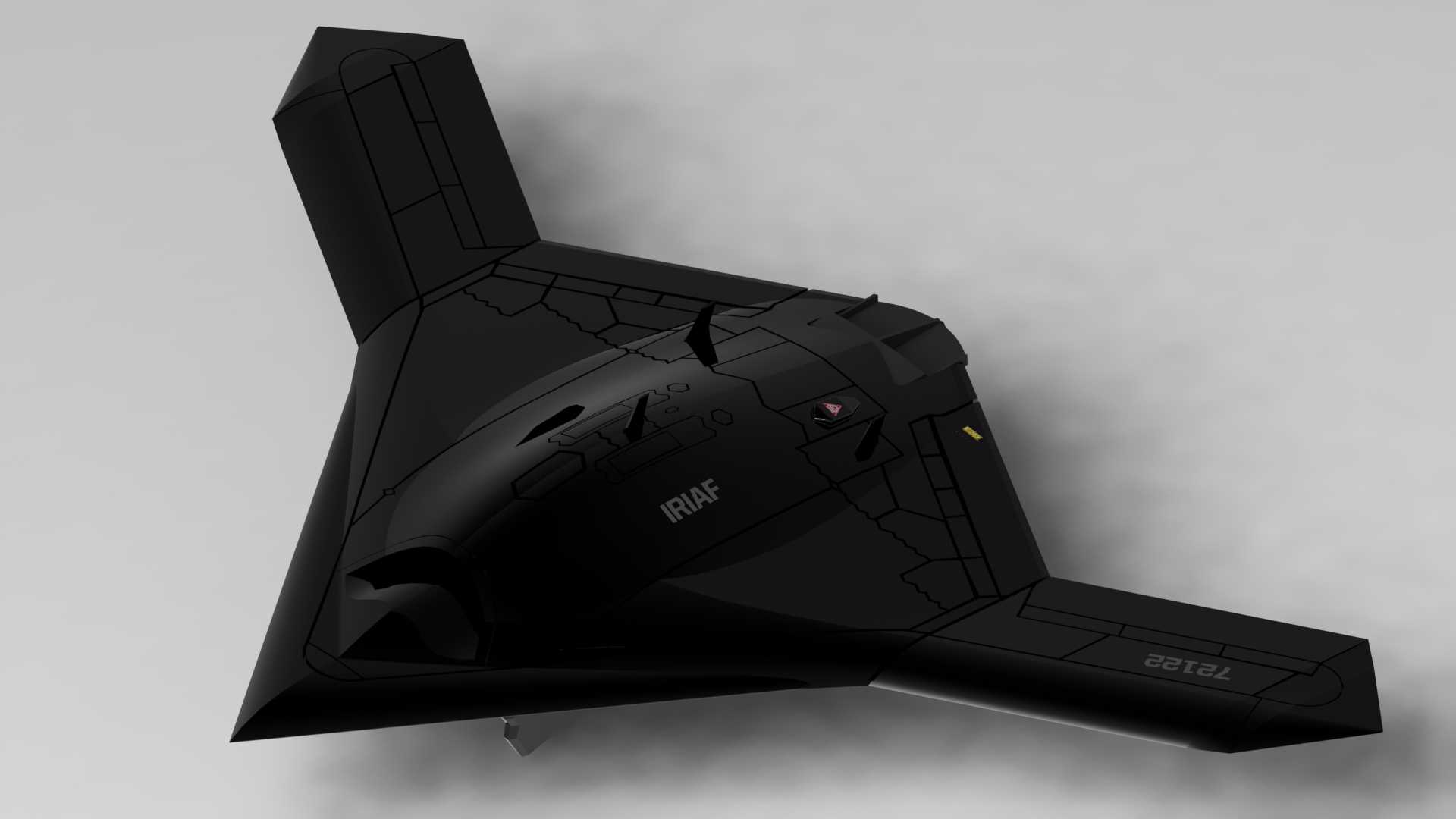

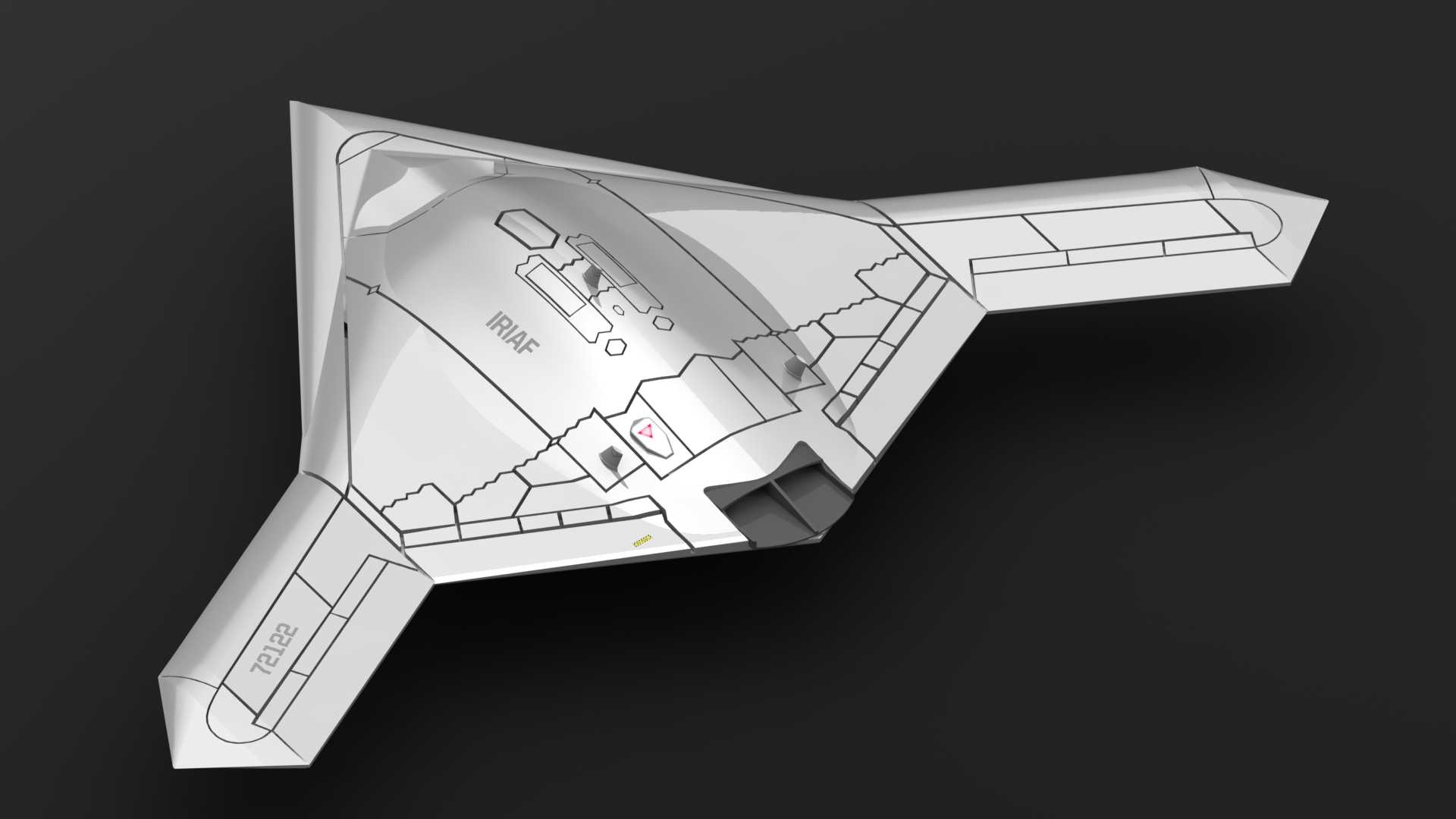

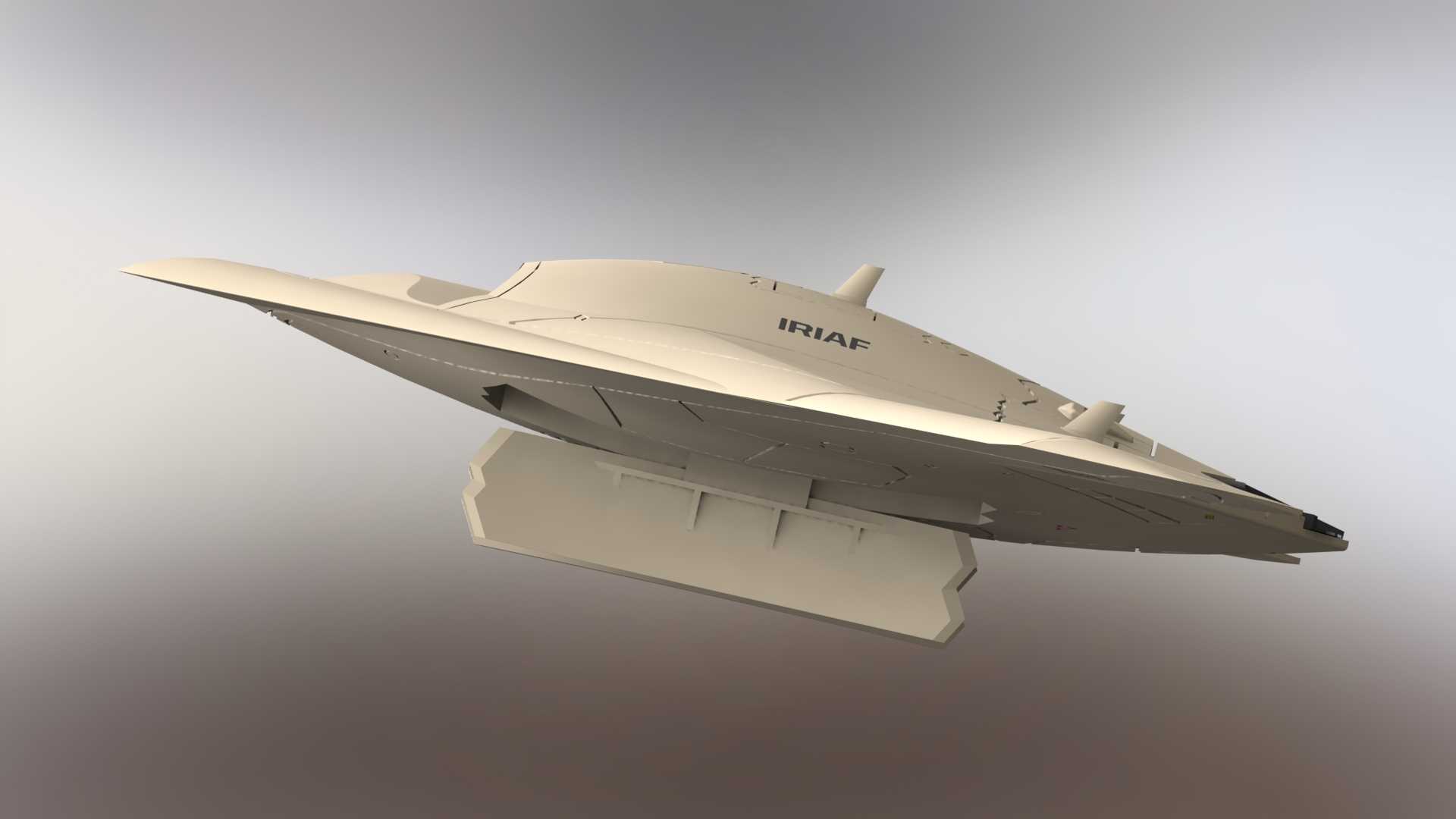

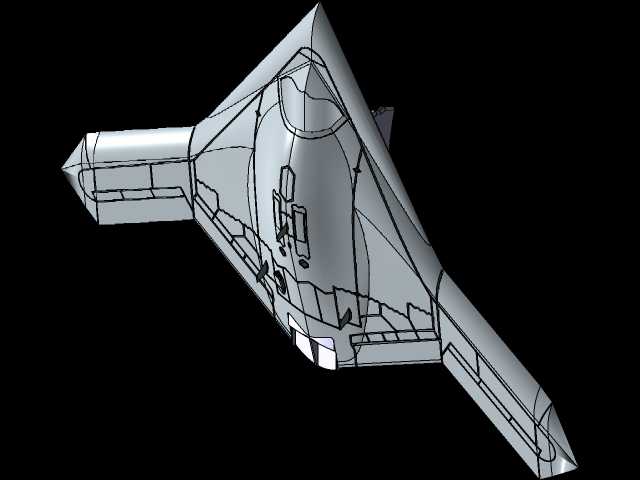

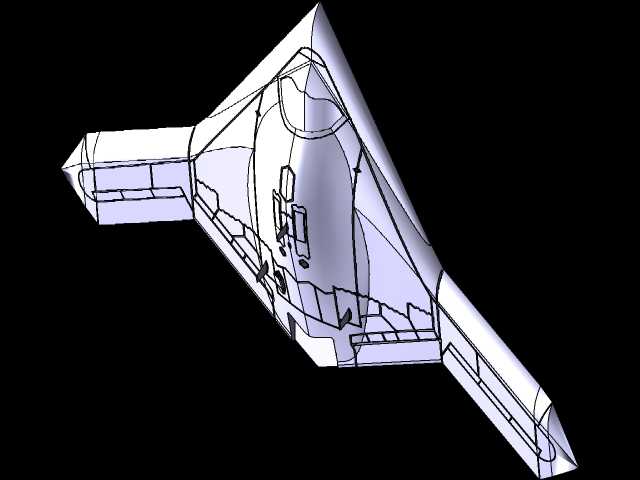

　　该套三维数模完整还原了飞翼布局无人作战航空器的全机外形与分块结构，数模中机身与外翼采用一体化融合过渡，没有常规作战飞机的独立平尾与垂尾，整机俯视轮廓为后掠角较大的类三角形，翼身融合段从机头棱线一直顺滑延伸至两侧翼尖，机体上表面仅保留隆起的小型进气道鼓包与传感器舱轮廓，下表面整体平整，所有口盖边缘、舱门接缝均按照平行对齐的隐身设计原则布置，棱边走向统一收敛到有限几个方位角度，从结构层面降低雷达波的强反射方向数量。

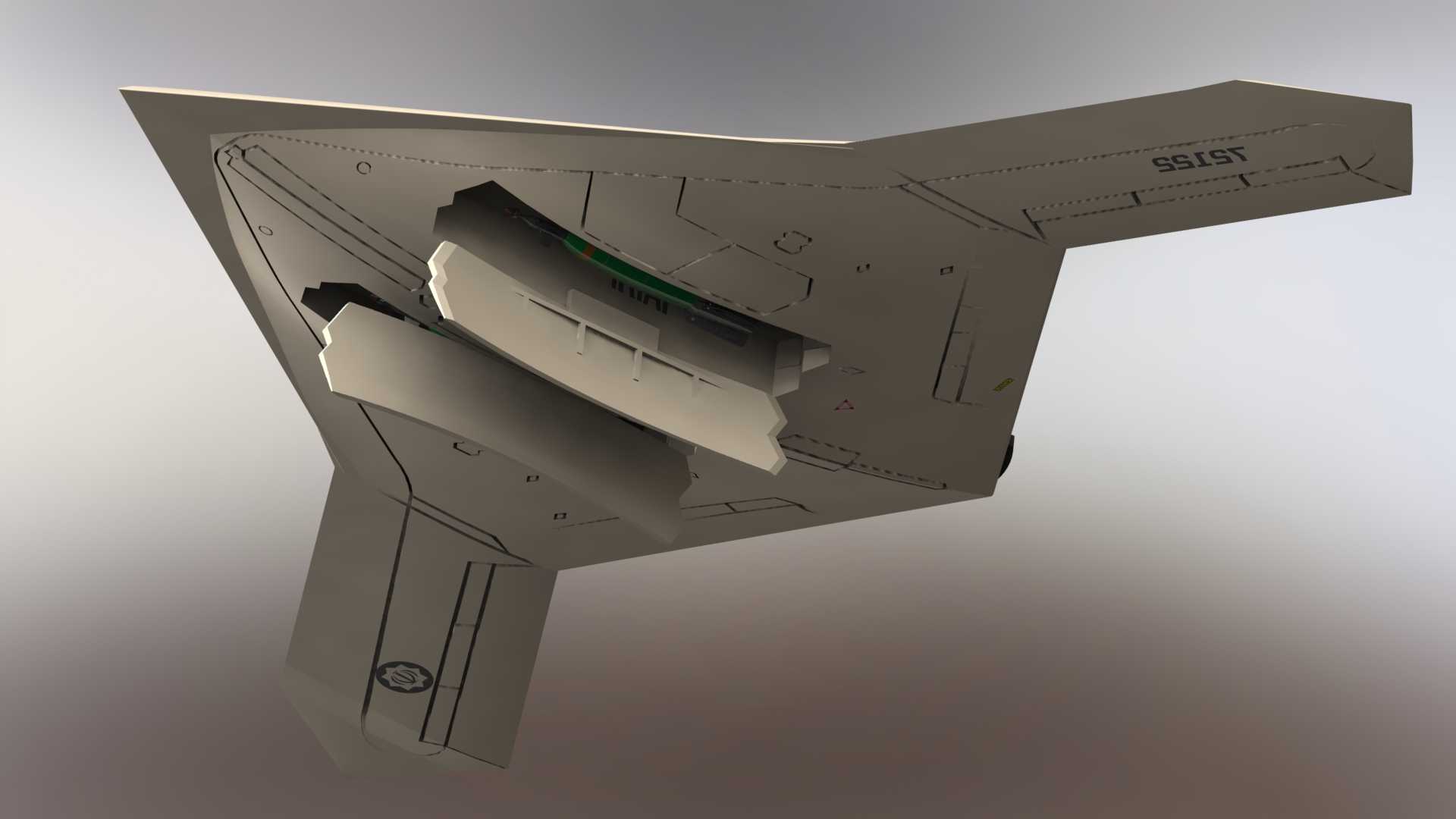

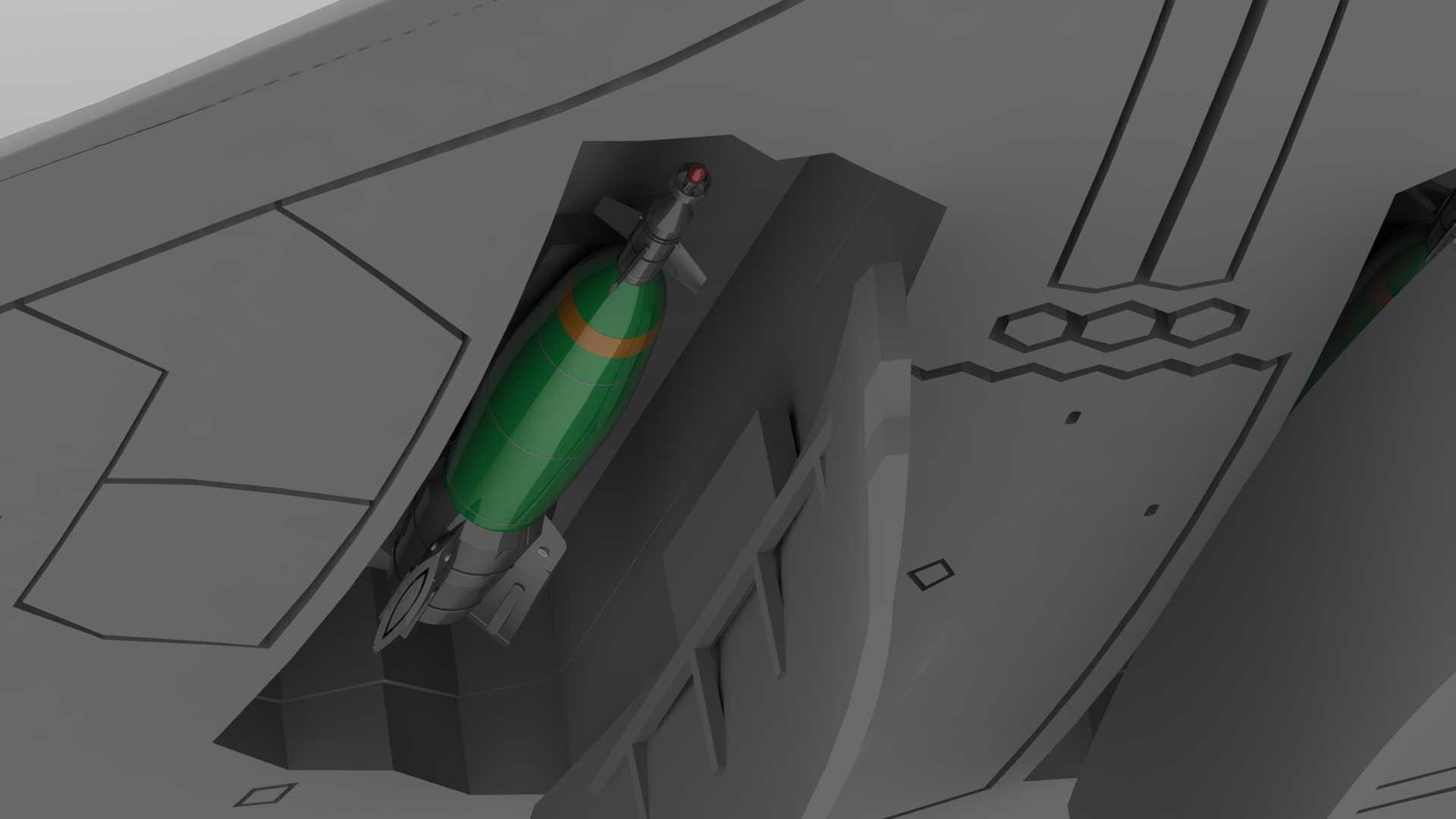

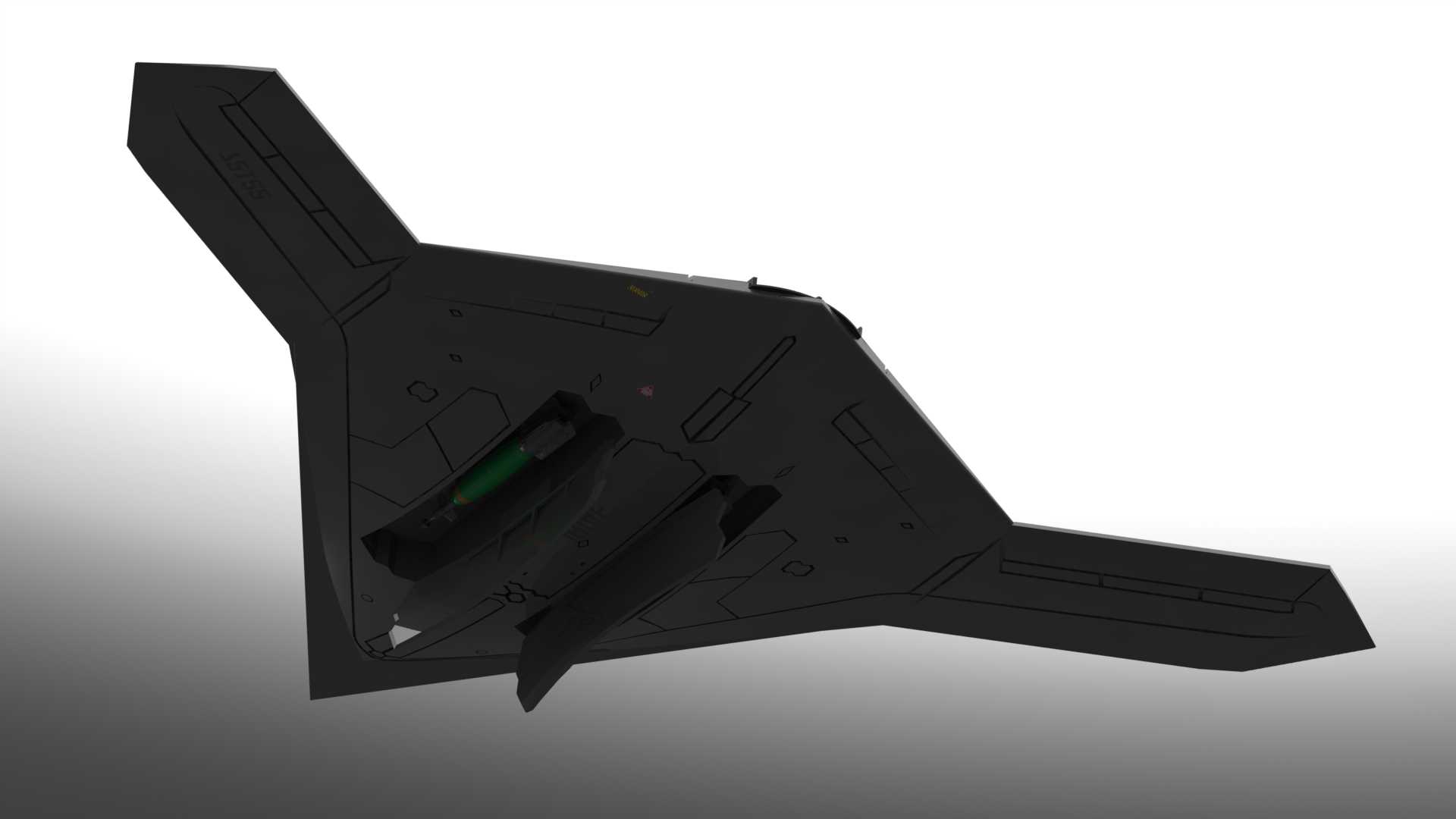

　　从实际任务场景来看，这类构型的无人平台主要面向高威胁空域的长航时侦察、纵深目标监视与对面精确打击任务，无尾飞翼的升阻比远高于常规布局战机，相同起飞重量下可以携带更多任务载荷与燃油，在任务空域停留更久；机体内部取消了传统垂尾、平尾及其支撑传动结构，腾出的连续内部空间可以沿展向布置大容量油箱，在机身中轴线附近设置内置弹舱，将制导武器完全收纳在机体内部，避免外挂物带来的雷达反射增量与气动阻力。数模里机腹位置预留的内埋舱轮廓、机身表面的维护口盖分块、机翼后缘的多组控制面分区，都对应真实平台的功能分区：后缘靠近翼尖的开裂式阻力舵同时承担偏航控制与减速功能，内侧襟翼负责俯仰与升力调节，进气道布置在机身上方，利用机身遮挡地面方向入射的雷达波，避免压气机叶片形成强反射源。

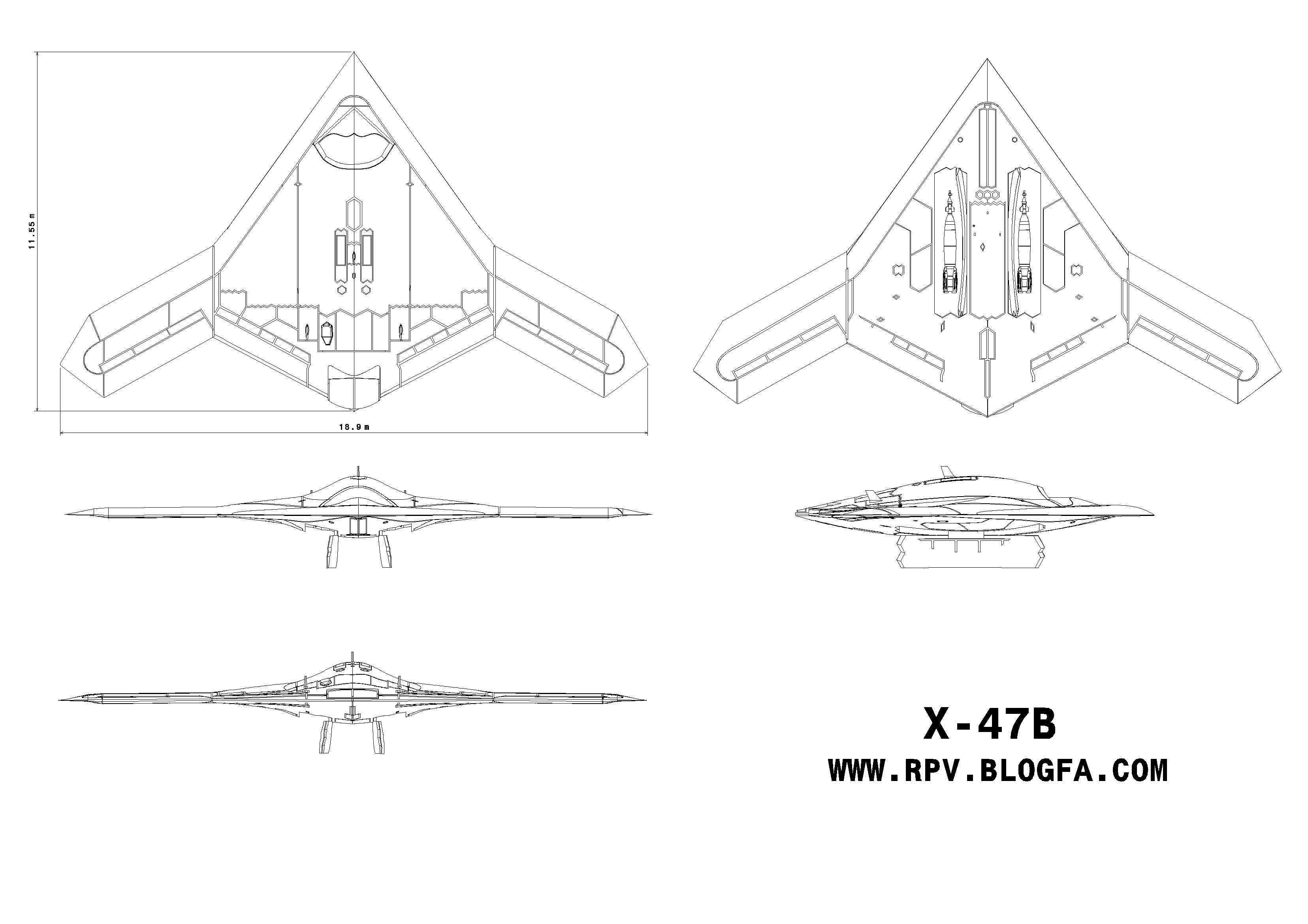

　　建模过程中首先需要敲定的是整机的安装边界与外形尺寸约束：飞翼布局的翼展是核心参数，翼展过小无法获得足够的升阻比与内部燃油空间，翼展过大则会增加航母升降机、机库停放时的占地尺寸，因此外翼段通常设计有折叠边界，数模中机翼上的分模线也对应折叠机构的安装位置，折叠后整机横向宽度可以压缩到舰载机库的停机位尺寸范围内。机身高度方向需要兼顾进气道埋入深度、起落架收纳空间与内置弹舱的竖向高度，起落架舱门完全闭合后与机身蒙皮齐平，没有突出的鼓包，前起落架布置在机头下方重心靠前位置，主起落架安装在翼身融合段的加强框区域，着陆载荷可以直接传递到机身主承力盒段，避免薄翼段承受过大冲击载荷。

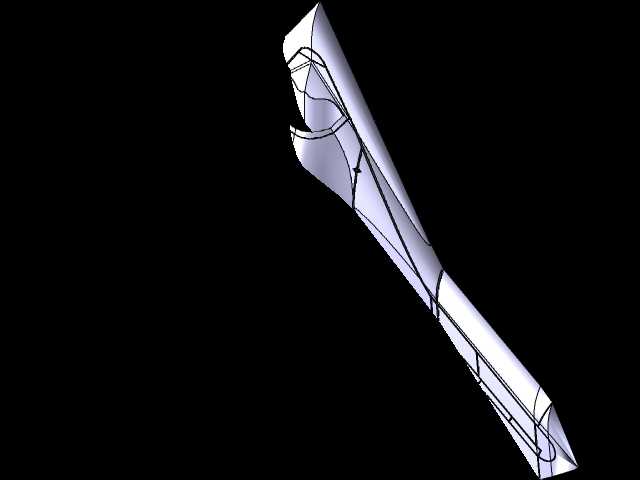

　　结构设计思路上，全机蒙皮采用连续变曲率曲面构建，翼型厚度从翼根到翼尖平滑减薄，翼型最大厚度位置相对靠后，既给中央翼盒的主承力梁留出足够的结构高度，也能保证翼尖柔性变形时气动外形不会出现突变。机体表面的所有外露窗口，包括大气数据传感器、通信天线、导航灯窗口，都设计为与蒙皮共形的嵌入式安装形式，没有传统战机上突出的刀状天线；机身上标注的战术编号、维护标识位置也贴合实际部队涂装的布置习惯，口盖边缘的锯齿缝隙走向与主翼棱边平行，进一步控制缝隙的雷达反射特征。

　　在工程应用层面，这套数模既可以用于航空器总体气动方案的演示验证，也能作为舰载无人机部署流程仿真、地面保障设备适配设计的基础载体：开展甲板调度仿真时，可以基于数模的精确外轮廓测算停机间距、牵引车转弯半径余量；开展结构教学时，可以直观展示无尾飞翼如何通过多控制面耦合实现三轴姿态稳定，解释飞翼布局航向稳定性不足的问题如何通过阻力舵差动与飞控律设计补偿；开展隐身原理教学时，也可以借助数模的棱边平行特征、内埋进气道、内置弹舱这些结构细节，清晰呈现隐身作战飞机在外形设计上的核心逻辑，区别于普通旋翼无人机或常规布局通航飞机的结构设计思路。
