朗宇V5208盘式无刷航模动力电机

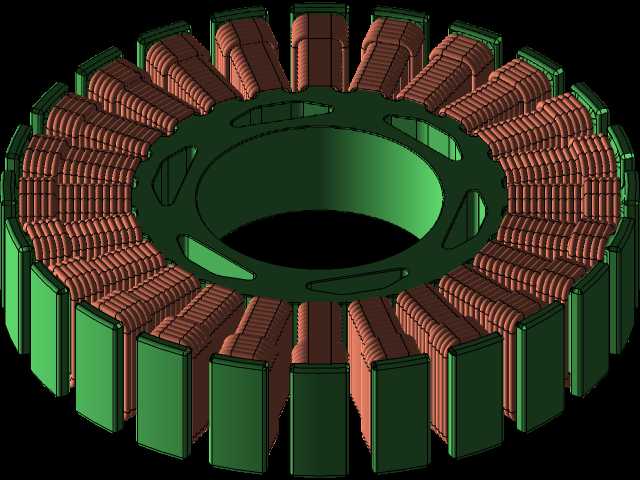

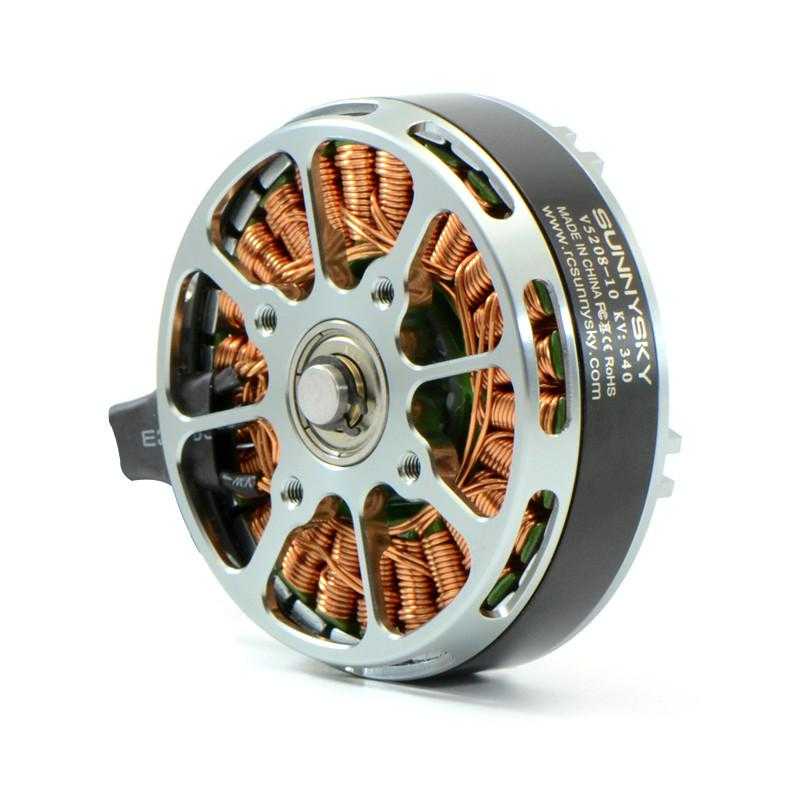

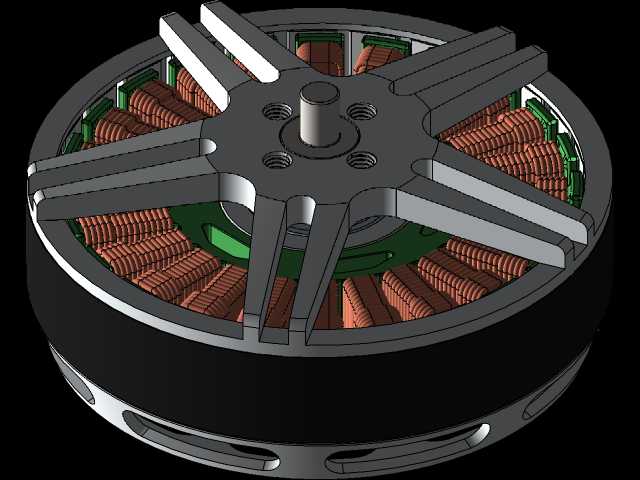

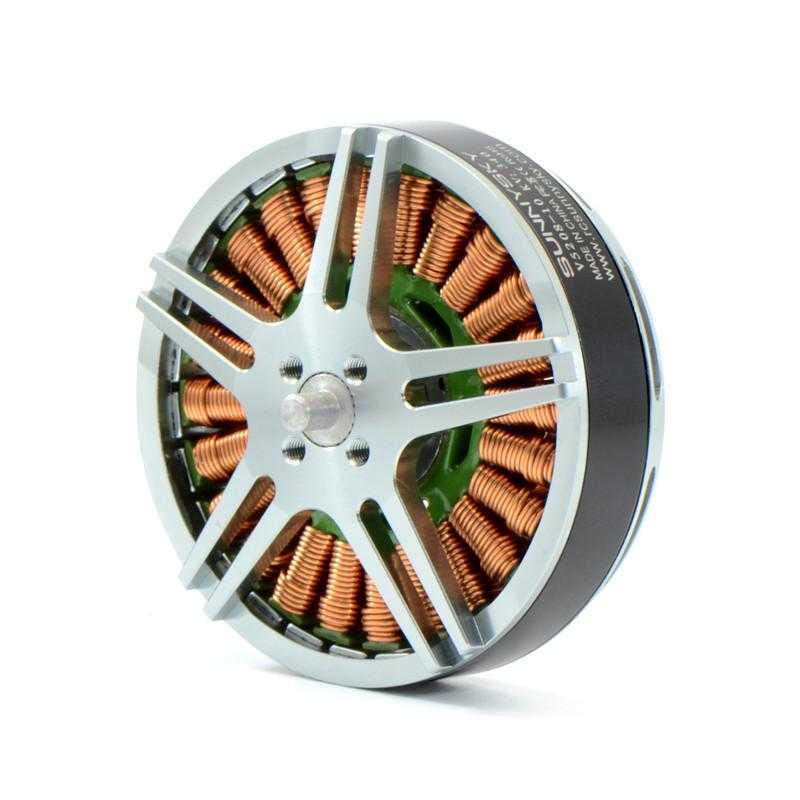

　　这款盘式无刷电机是多旋翼无人机动力系统的核心执行部件，主要适配大载重多旋翼航拍无人机、行业巡检无人机、植保作业无人机等对动力输出密度有较高要求的航空模型场景，在实际装机应用中，可根据搭配的螺旋桨规格匹配对应KV值版本，为整机提供稳定的升力输出与姿态调整力矩。从结构设计来看，该电机采用外转子结构布局，定子绕组集中排布在中心基座位置，外转子壳体内壁贴合高磁能积永磁体，通电后定子绕组产生的旋转磁场直接驱动外转子转动，省去了传统有刷电机的碳刷换向结构，运转过程中无机械摩擦损耗，连续运转可靠性更高，维护周期更长。电机外壳采用镂空辐条式上端盖设计，辐条之间预留大面积通风开口，在电机随螺旋桨高速转动时，可引导气流直接穿过定子绕组区域，

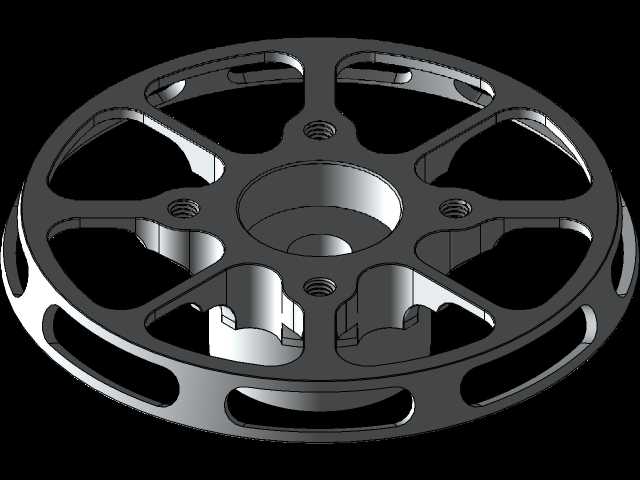

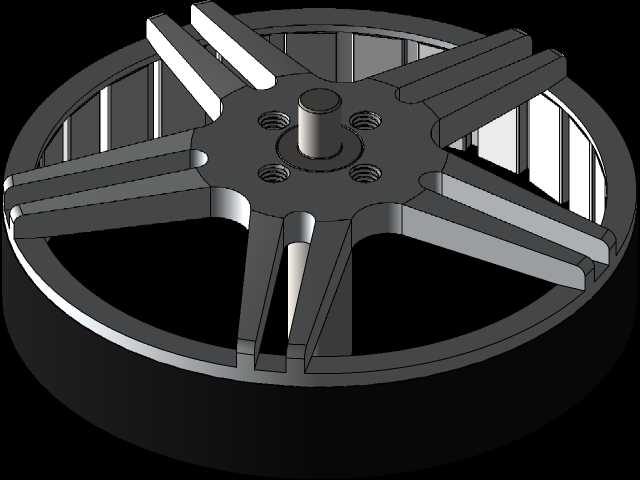

　　带走绕组通电产生的热量，避免长时间大负载运转时绕组温升过高导致的磁钢退磁、绝缘老化问题，适配长时间悬停作业的工况需求。电机输出轴采用短轴凸台设计，轴端预留安装定位孔与螺纹孔，可直接适配市面主流的多旋翼螺旋桨快装座，安装时无需额外加装转接衬套，输出轴与转子端盖采用过盈配合加销钉定位的连接方式，可承受大拉力工况下的轴向载荷，避免急加速、急变向时轴与转子发生相对滑动。从安装边界来看，电机底部基座预留四个对称分布的安装孔位，孔位间距符合主流多旋翼机臂的电机安装座标准尺寸，基座底部做平面度精加工处理，安装时可与机臂安装面完全贴合，保证电机安装垂直度，避免运转时出现动平衡偏差导致的整机震动问题。电机定子采用多槽极数配比设计，

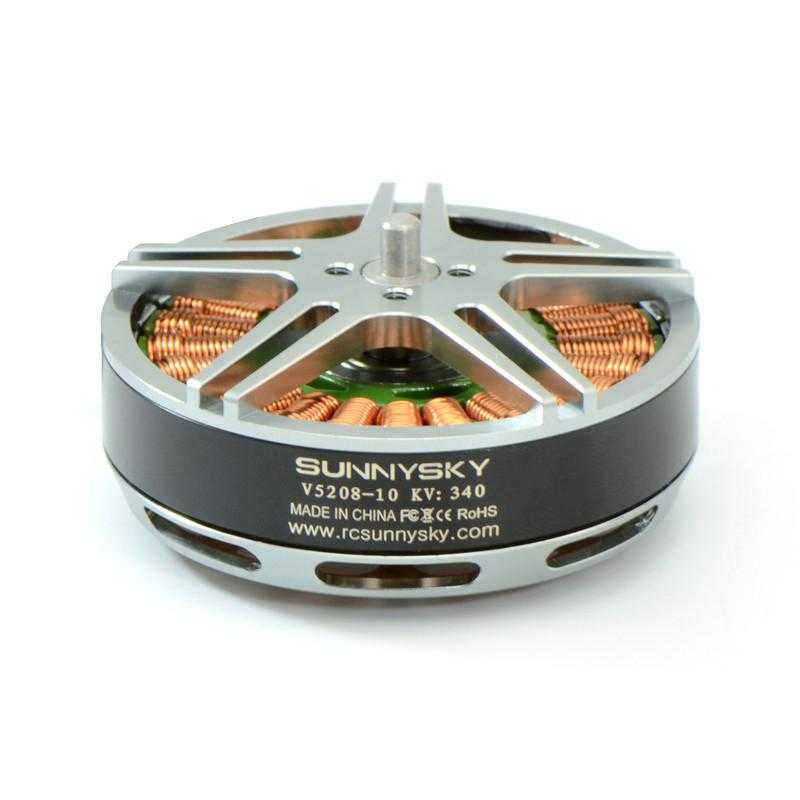

　　KV值340的版本适配15寸至18寸螺旋桨，在搭配6S锂电池供电时，单电机最大静拉力可达到5kg以上，可满足多旋翼无人机单轴载荷冗余设计要求，绕组采用多层多股漆包线并绕工艺，降低绕组高频工作时的集肤效应，提升大电流输出时的效率，减少无效发热。电机外转子壳体采用高强度铝合金一体车削加工成型，表面做阳极氧化处理，既提升了壳体的耐腐蚀性能，也增强了表面散热能力，壳体侧面印有型号、KV值、合规标识等参数信息，方便选型时快速识别。在实际选型应用中，这类盘式无刷电机相比同功率等级的普通圆柱形无刷电机，轴向尺寸更短，可降低整机动力单元的安装高度，优化整机重心布局，同时转动惯量更小，姿态调整响应速度更快，适合对飞行动态响应要求较高的应用场景。

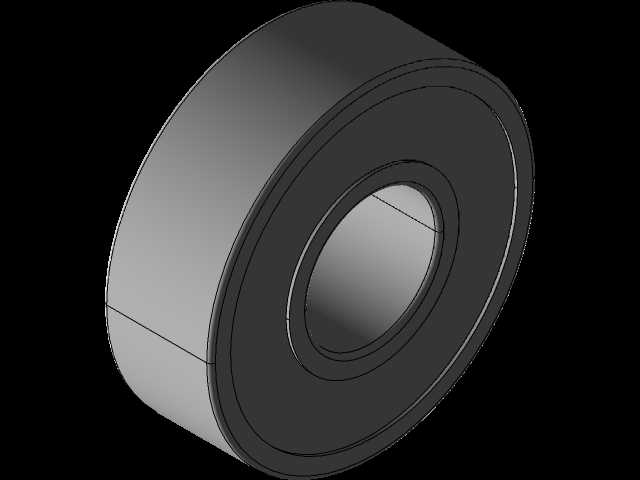

　　设计建模过程中，需要重点保证定子与转子之间的气隙均匀度，气隙偏差过大会导致电机运转时出现磁拉力不平衡，引发异常震动与噪音，同时要严格控制输出轴与安装基座的同轴度公差，保证电机运转时的动平衡精度，减少动力系统传递给飞控的震动干扰，提升飞行稳定性。电机内部轴承采用双侧密封深沟球轴承，可阻挡户外作业时的灰尘、水汽进入轴承滚道，延长轴承使用寿命，轴承与轴、轴承室的配合公差选用过渡配合，既保证装配牢固度，也避免过盈量过大导致的轴承转动卡滞问题。
