小型太阳跟踪器用Sc7单轴回转驱动齿轮电机

　　这套单轴回转驱动齿轮电机主要面向小型太阳跟踪装置的方位或俯仰回转需求，把驱动电机、减速机构与大直径回转支承集成在一条相对紧凑的轴线上。现场使用时，负载端通常连接光伏板支架、反射镜架或小型聚光机构，电机输出经过减速后驱动外圈转盘缓慢旋转，使受光面在一天内按太阳方位变化进行角度修正。与普通电机直接带动支架相比，回转驱动结构更适合低速、大扭矩、频繁小角度启停的工况，也能承受支架传来的轴向力、径向力和倾覆力矩。

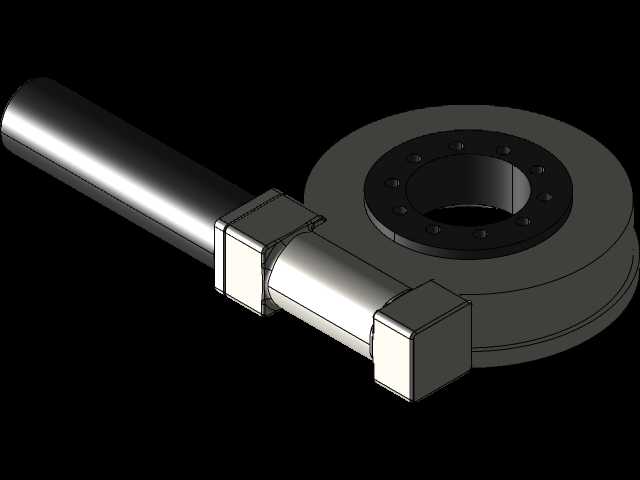

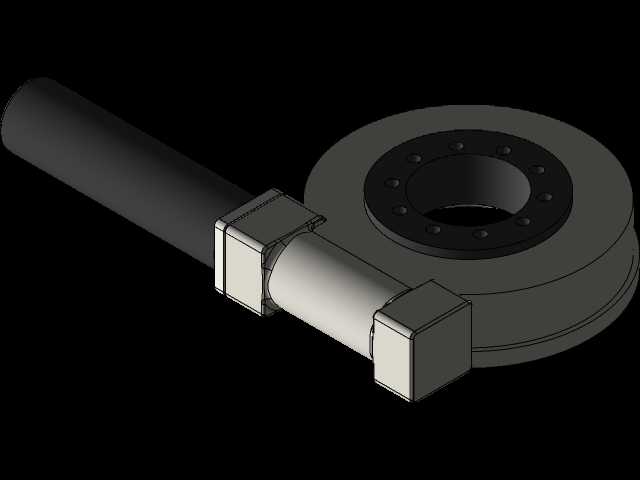

　　从结构布置看，长筒状电机位于一侧，通过中间连接箱体与回转盘相连，转盘中央保留较大的通孔。这个孔位在实际工程中很有价值，既可以让支架主轴、电缆或穿管从中通过，也便于与立柱、法兰盘、桁架中心座进行同轴装配。转盘端面上的环形螺栓孔用于固定被驱动平台，孔距和分度圆需要在支架设计阶段提前核对；侧面电机与箱体则形成偏心外伸轮廓，布置防护壳、检修空间和相邻构件时不能只按圆盘外径估算。

　　设计思路上，该类机构强调自锁、减速比和承载能力的平衡。太阳跟踪负载转速很低，但风载、积雪和自重会在回转中心形成明显阻力矩，因此驱动端不能只看电机额定功率，还要结合减速后的输出扭矩、反向自锁能力以及轴承承载边界。齿轮减速部分在降低转速的同时放大扭矩，并让电机工作在较稳定的转速区间；大直径回转支承则承担支撑和传力双重作用，使支架不必另外设置复杂的中心轴承座。

　　安装时应优先保证回转盘平面与支架旋转轴线垂直，电机侧连接箱体与支承壳体之间的配合面需贴合可靠。若用于户外光伏或光热设备，底部立柱、横梁和螺栓规格要按当地风压校核，不能仅依据模型外形推断强度。电缆走线建议利用中心孔或支架内腔预留弯曲半径，避免随转盘反复转动后产生拉扯。维护方面，重点关注减速啮合区润滑、端面螺栓预紧、外伸电机防护以及转盘密封状态；在沙尘、雨水或温差较大的环境中，防护盖和密封面会直接影响长期运行稳定性。

　　建模时需要特别注意装配干涉：电机外伸段长度较大，支架加强筋、限位开关、推杆或线槽若靠近回转中心，应按实际旋转范围做运动检查。转盘下方与立柱法兰之间要留出支承高度和紧固件操作空间，侧面电机端部也需要维护余量。对于结构设计人员，这类模型可用于校核跟踪支架的驱动布置、中心穿线方案和外围防护边界；对于选型人员，则应把输出扭矩、倾覆载荷、安装孔位、回转角度范围和制动自锁性能作为重点，而不是孤立评价单个电机外形。
