Pololu微型金属齿轮减速电机结构设计

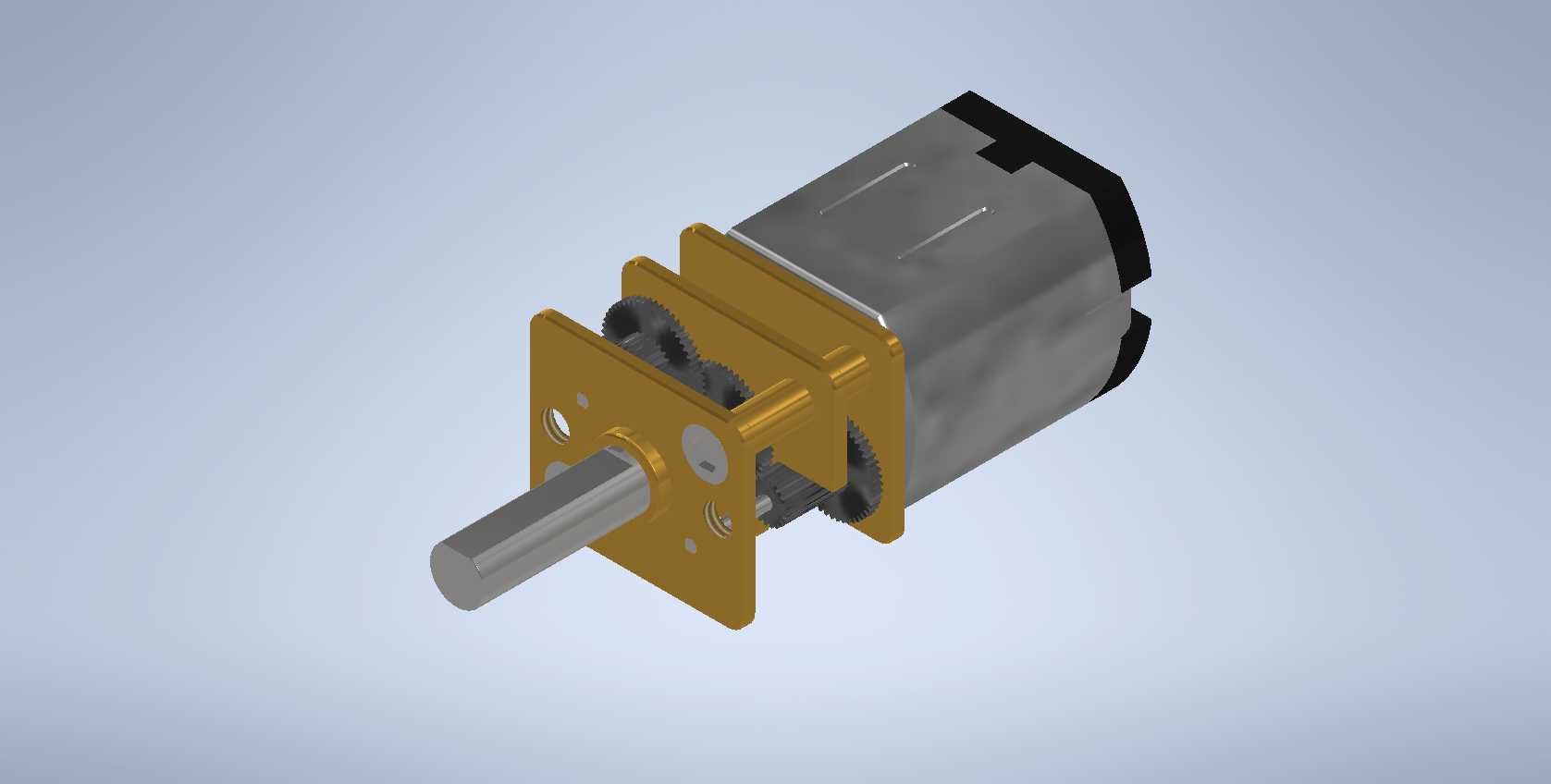

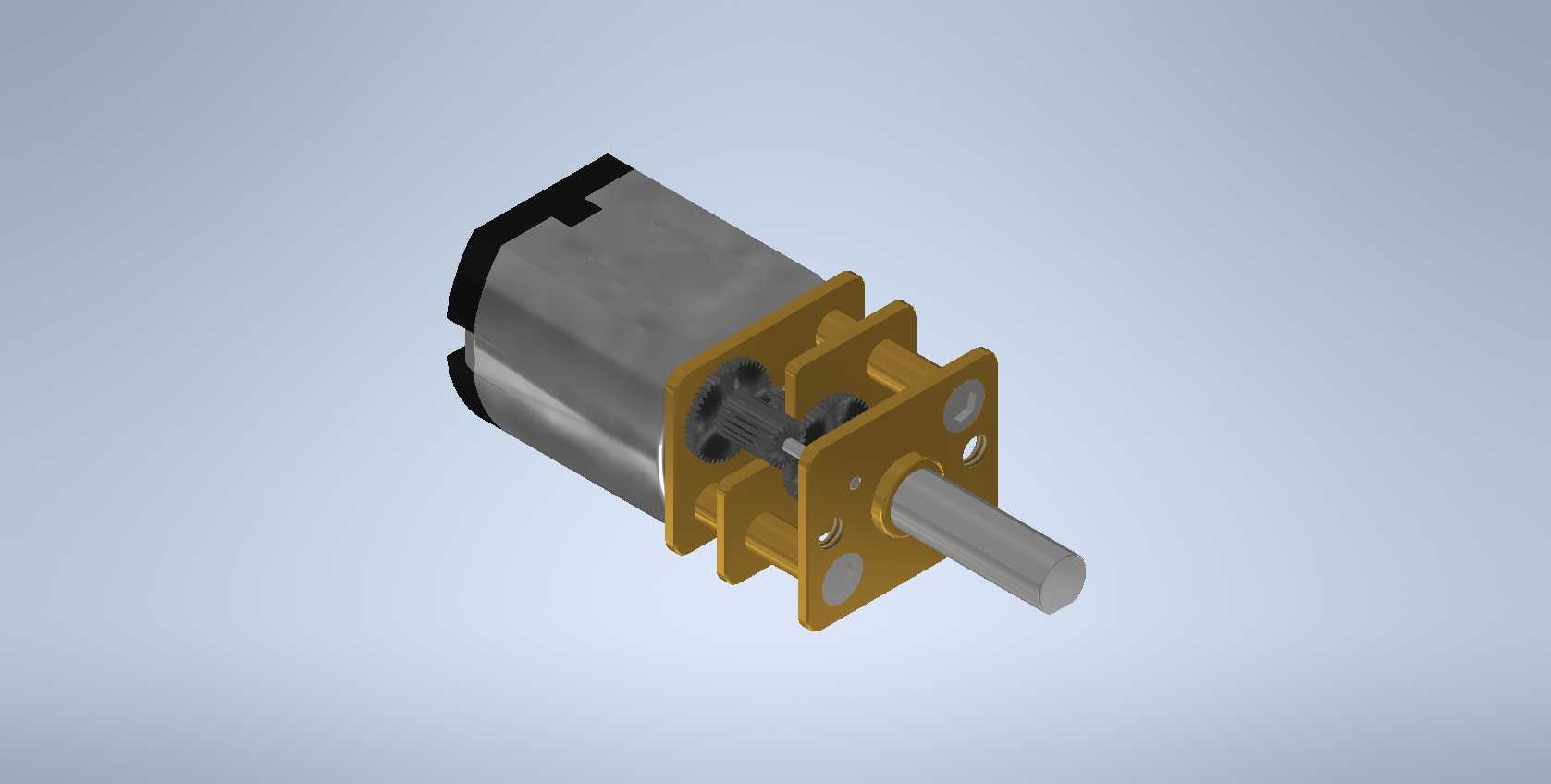

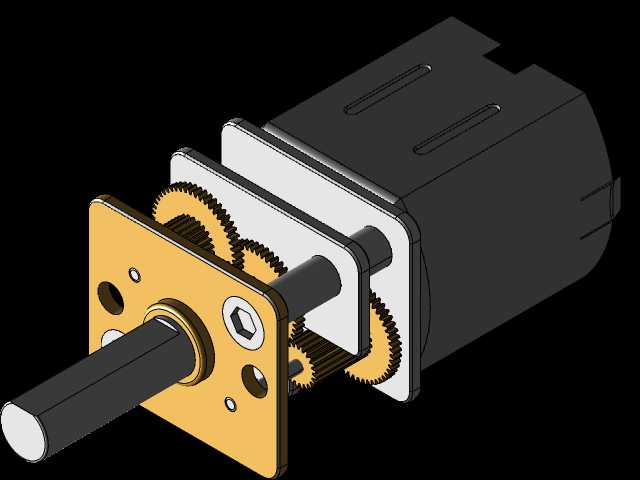

　　在桌面级小型自动化设备、智能机器人舵机替代、精密仪器进给驱动这类对安装空间有严苛限制的场景里，常规尺寸的减速电机会直接挤占核心功能部件的布局空间，甚至导致整体设备尺寸超出设计阈值，这类场景下微型金属齿轮减速电机的选型适配就成了结构设计阶段的核心环节。这款带金属齿轮组的微型减速电机，输出端采用扁平式安装法兰设计，法兰上预留的两个对称安装孔位可直接通过M1.6规格的螺丝固定在设备安装基板上，不需要额外设计转接支架，能有效压缩轴向安装尺寸，输出轴采用标准D型截面设计，和配套的传动轮、摇臂类负载连接时可直接传递扭矩，不需要额外加工键槽，也能避免长期正反转切换时出现的轴孔打滑问题。从内部传动结构来看，这款电机采用多级直齿金属齿轮啮合传动，

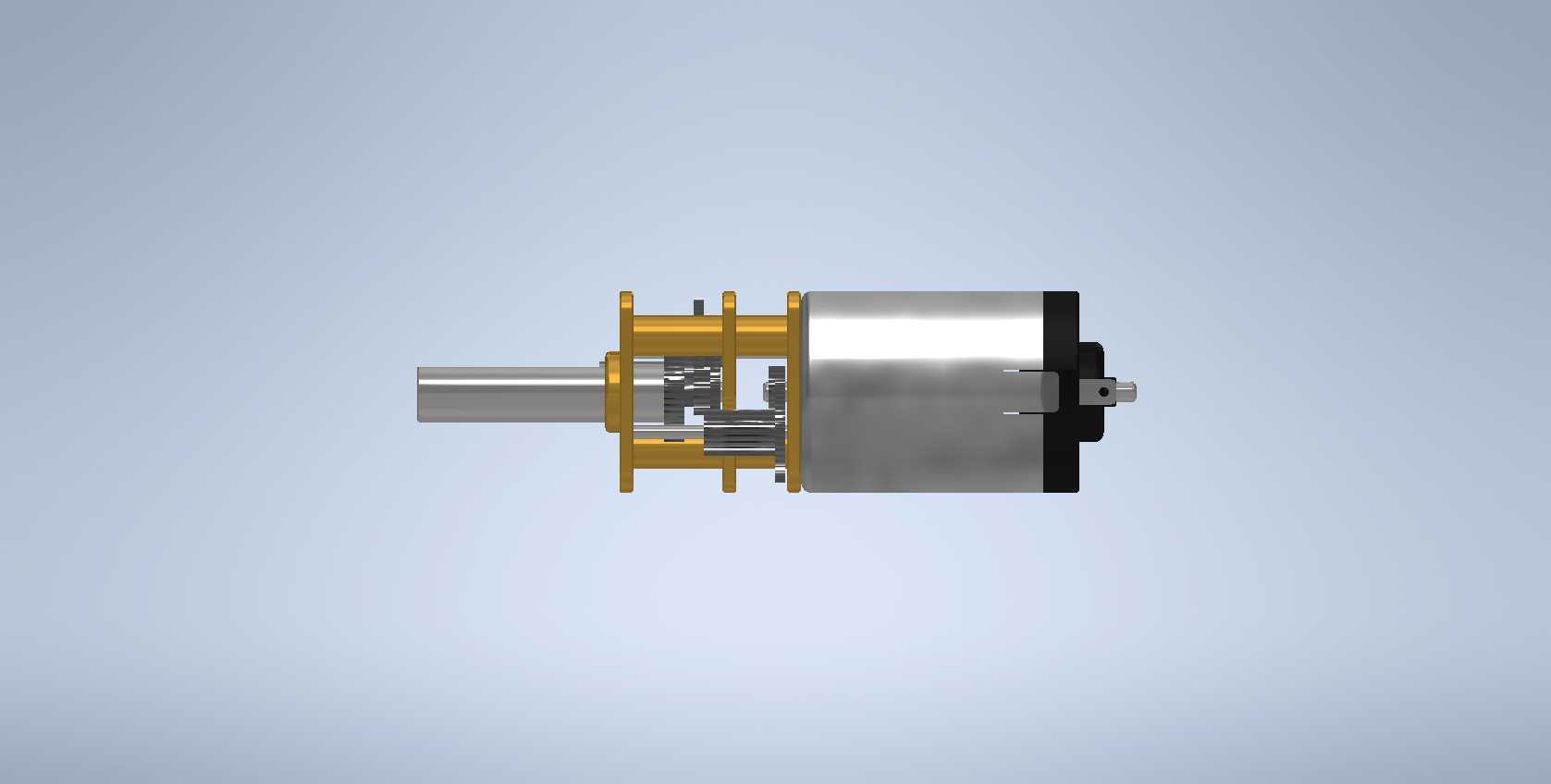

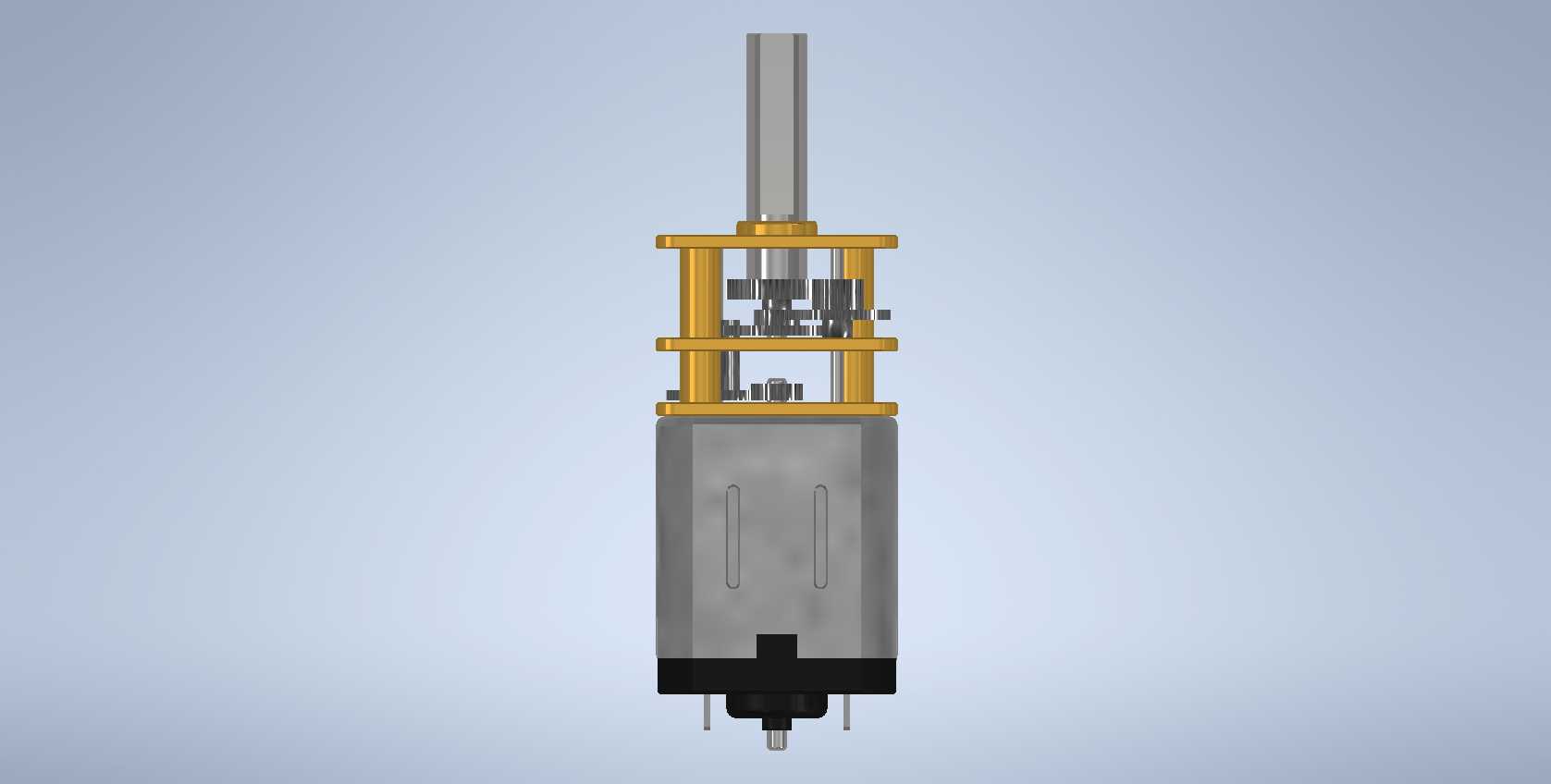

　　齿轮材质选用粉末冶金烧结成型，齿面经过精整处理，相比塑料齿轮组，金属齿轮的抗冲击载荷能力更强，在设备启停瞬间的冲击扭矩作用下不会出现断齿、齿形变形的问题，能适配频繁正反转的工作工况，齿轮组的排布围绕电机输出轴的中心做同轴布局，每一级齿轮的轴孔都和对应的固定轴做小间隙配合，配合面的粗糙度控制在合理区间，既保证齿轮转动时的灵活性，又能减少径向窜动，降低传动过程中的噪音和回程间隙。设计这类微型减速电机的三维结构时，首先要明确安装边界的约束条件，电机主体的外径、减速箱部分的长宽尺寸、输出轴的伸出长度都要和设备内部的预留空间做干涉校验，尤其是在多电机并排布局的场景下，相邻电机的外壳间隙要预留至少0.5mm的装配公差，

　　避免加工和装配误差导致的部件磕碰。建模过程中要重点还原齿轮的啮合关系，每一级齿轮的模数、齿数、压力角参数要匹配设计减速比，齿侧间隙要控制在合理范围，既不能因为间隙过小导致齿轮转动卡滞，也不能因为间隙过大导致输出端回程误差超标，影响设备的定位精度。电机尾部的出线位置要做合理的结构避让，在设备整体布局时要给电源线预留足够的弯曲半径，避免线材被电机外壳或者安装板挤压破损，同时电机外壳和安装板之间可以根据需求预留0.1mm左右的绝缘垫片安装空间，避免金属外壳和设备基板导通导致的电路干扰问题。在实际应用中，这类微型金属齿轮电机常被用在小型智能小车的驱动轮、桌面机械臂的关节驱动、自动门锁的锁舌伸缩驱动、精密光学设备的镜头调焦机构里，

　　不同应用场景下对输出扭矩和转速的需求不同，选型时可以根据齿轮组的减速比匹配对应的参数，而三维模型的精准度直接影响后续设备装配的成功率，比如安装法兰的孔位间距如果出现0.1mm的偏差，就会导致电机无法顺利安装到基板上，输出轴的D型截面尺寸如果偏差过大，就会导致配套的传动轮无法装配或者出现松动。建模时还要考虑电机的散热空间，虽然微型电机的功率不大，但是在长时间连续工作的场景下，电机外壳的热量需要通过周围的空气流通散出，所以布局时不要把电机完全包裹在密闭的结构腔体内，要在电机周围预留适当的空气流通间隙，也可以根据需求在安装法兰和基板之间增加导热垫片，把部分热量传导到金属基板上辅助散热。另外，齿轮箱部分的密封结构也在模型里做了还原，齿轮箱的上下盖之间通过卡扣和定位柱配合固定，既方便装配时的齿轮组安装调试，也能避免外部的粉尘、碎屑进入齿轮啮合区域，导致齿轮磨损加快，在有粉尘或者少量溅水的应用场景下，还可以在齿轮箱合盖位置增加密封胶条的安装槽，提升整体的防护等级。输出轴的根部做了轴肩定位结构，轴肩和齿轮箱前盖之间的耐磨垫片可以承受输出端的轴向载荷，当输出轴受到外部轴向推力的时候，载荷会通过轴肩传递到耐磨垫片，再传递到齿轮箱壳体上，不会直接作用在内部的齿轮组上，避免齿轮因为轴向力出现错位，影响传动精度。
