带支撑轴环的GOST标准开槽螺母结构设计

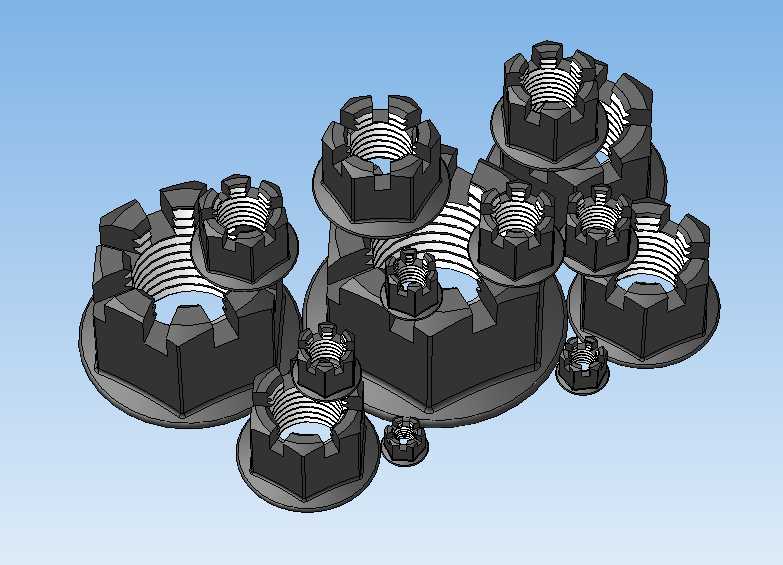

　　在重型机床、矿山输送设备、大型工程机械的主轴连接、回转支承锁紧、重载传动副定位场景中，普通六角开槽螺母在承受交变径向载荷与轴向冲击时，常出现螺纹副咬合应力集中、螺母端面与被连接件贴合面压溃变形、开口销防松结构受剪切力断裂失效等问题，本次结构优化正是针对这类工程痛点展开。设计过程中没有沿用常规开槽螺母的等厚端面结构，而是在螺母承载端一体增设支撑轴环结构，轴环外径根据对应螺纹规格的承载应力阈值做梯度匹配，从M8到M48全系列规格的轴环宽度均经过接触应力校核，确保螺母锁紧后支撑轴环的端面压应力低于被连接件（多为45钢调质或铸钢件）的许用挤压应力，避免长期重载下接触面出现凹陷导致锁紧力矩衰减。

　　从结构细节来看，开槽部分的槽宽尺寸严格匹配对应规格的开口销直径，槽的深度控制在螺纹有效啮合长度之外，不会削弱螺纹副的啮合承载能力；支撑轴环与螺母本体的过渡位置采用R1.5到R5的圆角过渡，对应不同规格做尺寸适配，避免热处理时过渡位置出现应力集中开裂，同时也能分散安装时的轴向压紧力。螺纹部分采用6H级公差配合，适配常用的6g级外螺纹零件，支撑轴环的端面与螺纹轴线的垂直度公差控制在0.02mm到0.05mm区间，小规格取小公差值，大规格适当放宽，保证锁紧后整个螺母端面受力均匀，不会出现偏载导致的螺纹副单侧磨损加剧。

　　安装边界方面，全系列螺母的对边尺寸沿用标准开槽螺母的通用尺寸，不需要重新适配扳手工具，现场装配时可直接使用现有呆扳手、套筒扳手完成锁紧操作；支撑轴环的外径比对应规格的普通六角螺母对边尺寸小2到8mm，不会与周边的轴承端盖、密封件、挡圈等相邻零件产生安装干涉，在原有设备的维修替换场景中，不需要对周边连接结构做任何改动即可直接替换原有普通开槽螺母。支撑轴环的厚度根据螺纹规格从3mm到12mm梯度设置，M8规格轴环厚度3mm，M48规格轴环厚度12mm，既保证足够的支撑刚度，又不会过度增加螺母整体重量，即便是M48的大规格螺母，整体重量也比同规格的加厚锁紧螺母轻15%左右，降低设备运动副的往复运动惯量。

　　实际工况适配中，这类带支撑轴环的开槽螺母尤其适合CA6140这类普通车床的主轴锁紧、进给丝杠定位，以及输送设备的托辊轴固定、工程机械的铰接点锁紧场景，在存在振动的工况下，支撑轴环增大的接触面积可以降低接触面的微动磨损，配合开口销的防松结构，能有效避免螺母在长期振动下出现回松退扣的问题。建模过程中对每个规格的螺纹收尾、退刀槽尺寸都做了标准化处理，退刀槽宽度符合螺纹加工的工艺要求，适合采用冷镦或车削工艺批量生产，不需要特殊的定制刀具，生产端的工艺适配性较强。针对不同的使用场景，模型中预留了表面处理的结构余量，不管是发黑处理、镀锌处理还是达克罗处理，都不会影响螺纹的配合精度与支撑端面的贴合度，支撑轴环的端面粗糙度要求控制在Ra1.6，保证与被连接件的贴合率不低于85%，进一步提升锁紧的可靠性。
