铝型材侧装d40管道横向抱紧固定支架

　　这套侧向安装式管道固定支架，主要面向自动化产线、机床外围、检测设备以及铝型材框架上的小口径管路布置场景，用来把外径约40mm的圆管沿水平方向约束在型材立面上。现场常见的冷却水管、气动软管束、吸尘支管、线缆护套管或小型工艺管，在设备运行过程中会受到流体脉动、拖链拉扯、人员触碰和振动传递影响，如果只采用扎带或简易卡扣，长期使用后容易出现下垂、转动、滑移甚至接头受力松动。该支架通过半开式抱箍与型材侧装座组合，把管道的径向位移和周向转动同时限制住，使管路走向在紧凑空间内保持稳定。

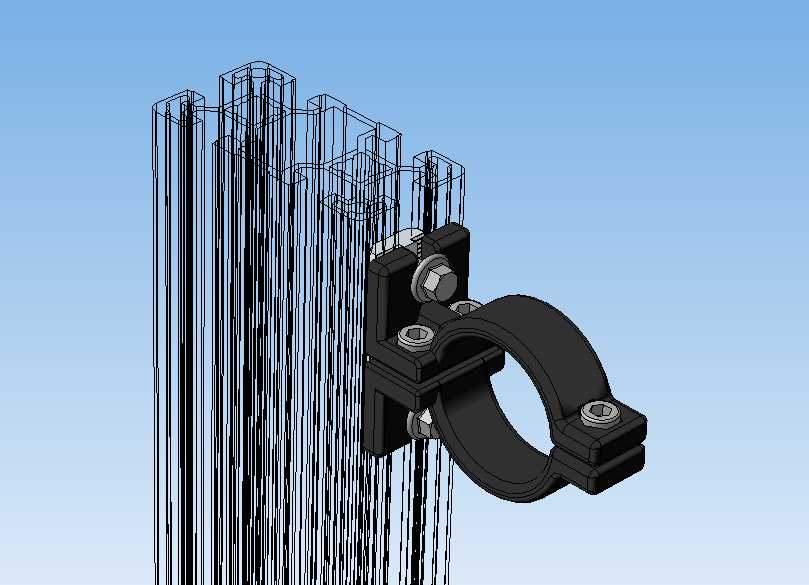

　　从结构组成看，零件可以拆分为抱箍环、安装背板、锁紧螺栓、螺母以及垫片几个部分。抱箍部分采用上下合围的方式包覆圆管，端部留出螺栓压紧区域，拧紧后环体内壁与管道外圆形成较大的接触面积，相比单点压紧更不容易压伤薄壁管。背板与抱箍座相连，背面贴合铝型材槽口所在平面，利用型材槽内螺母或滑块螺母完成固定。这样的布置不需要在型材上额外钻孔，也不依赖焊接，装配、调整和拆卸都比较方便，特别适合设备试制阶段管路走向频繁修改的情况。

　　设计思路上，重点并不只是把管子“夹住”，而是处理好三个边界关系。第一是抱箍内径与管道外径的匹配，d40规格对应常见40mm外径管路，环体不能做成完全刚性死圈，需要保留螺栓拧紧带来的微量收缩量，以便适应管材外径公差和包覆减振垫的需求。第二是支架与铝型材的连接边界，背板的安装孔位置要避开型材槽边薄弱区域，螺栓受力方向应尽量落在型材槽中心线附近，避免偏载造成滑块螺母翻转。第三是管道载荷与支架悬臂长度的关系，横向固定时管道重量和振动载荷会对背板形成弯矩，因此座体与抱箍连接处采用了加强过渡，螺栓数量和接触面也按小管路长期固定的工况配置。

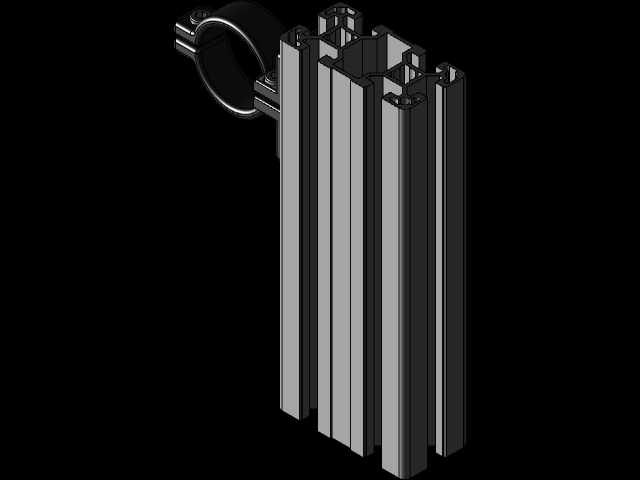

　　外形与安装方面，支架整体属于低矮侧挂结构，抱箍中心到型材安装面保持较短距离，这样可以减小管道重心对安装座形成的杠杆力矩。背板上的固定点适合接入常用工业铝型材槽系，装配时先将滑块螺母预置在型材槽内，再把背板扣合到位，初步锁紧后调整管道高度和水平方向，最后交替拧紧抱箍螺栓。若管路存在热胀冷缩或需要后期维护，可通过松开抱箍端部螺栓让管道沿轴向小幅调整，而不必拆除整个支座。对于有防磨、隔振要求的场合，还可在抱箍内壁增加橡胶或聚氨酯垫层，使金属管夹与管道之间形成缓冲，降低设备振动向管路传递。

　　在实际建模时，抱箍圆弧、端部夹块、螺栓过孔和螺母容纳空间都需要连续检查。圆弧段不能只按视觉造型处理，内径、开口间隙和夹紧行程要相互协调；端部压紧面在螺栓受力后应保持平行贴合，避免出现局部点接触。背板与抱箍座之间的过渡圆角对应力集中较敏感，尤其在管道受侧向推拉时，转角区域容易成为薄弱位置，因此结构上保留了较厚的实体连接。螺栓头部和螺母侧也要预留扳手空间，否则模型虽然装配合理，现场却无法完成拧紧。

　　这类支架在设备外围布管中很实用。它既可以单件使用，固定单根横向管道；也可以沿型材长度方向多件排布，形成长管路的多点支撑。对于靠近运动机构的管路，支架能够把管道限制在安全包络之外，减少管路与设备运动件干涉的风险；对于需要整齐走线的水气管路，统一高度安装后还能提升设备外观和维护可达性。整体结构不复杂，但把型材连接、抱紧夹紧、振动约束和现场可调性结合在一起，属于小型管路系统中可靠性较高的固定方案。
