8A250V八脚120V预压器继电器结构

项目分类:继电器 发布时间:2023-09-15 ID:710955
  • 8A250V八脚120V预压器继电器结构

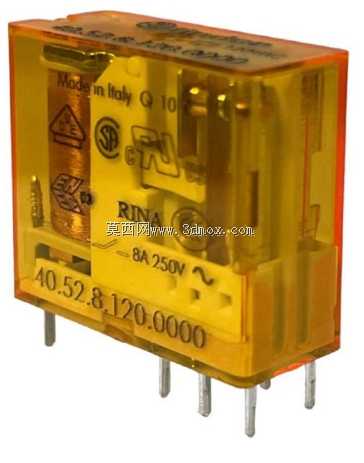

  这款八脚预压器继电器主要面向低压控制回路设计,常见于机床电控柜、工业自动化控制盘的信号切换与小功率负载通断场景,在CA6140这类普通车床的控制回路中,多用于控制回路的电压预稳压、信号中继传递,避免主回路电压波动对控制信号产生干扰,保障按钮、行程开关发出的控制信号能稳定传递到接触器、电磁阀等执行元件端。从结构设计来看,整体采用透明琥珀色阻燃外壳,既可以直观观察内部触点吸合状态,也能在触点拉弧时起到阻燃防护作用,外壳上直接丝印额定参数,现场运维人员无需查阅手册就能快速确认元件规格。引脚采用直插式设计,八脚布局对应两组常开常闭触点与线圈引脚,适配行业通用的PCB焊接安装方式,也可搭配标准八脚继电器底座做导轨式安装,

  安装孔位间距符合主流工控元件的安装尺寸规范,替换同规格元件时无需重新打孔或修改安装板布局。设计过程中优先考虑了工控场景的抗振动需求,内部线圈与触点组件采用卡扣加灌封辅助固定的方式,在机床运行产生的持续振动环境下,不会出现引脚松脱、触点移位的问题,触点部分采用银合金材质,可承载8A250VAC的阻性负载,满足车床控制回路中电磁阀、指示灯、小型接触器线圈的通断容量需求,线圈额定电压120V,适配部分进口设备或特定工业场地的控制回路电压等级。建模时还原了外壳的脱模斜度、引脚的倒角细节,以及外壳表面的丝印标识位置,内部的线圈骨架、触点弹片结构也做了等比例还原,可直接用于电控柜的装配干涉检查,模拟元件安装后与周边线槽、接线端子的安全距离,

  也能用于教学场景中演示继电器的内部构造与工作原理,帮助电气装配人员快速掌握引脚接线定义,避免接线错误导致的元件烧毁问题。在实际选型应用中,这类继电器通常布置在电控柜内的继电器排上,上下预留不小于10mm的散热空间,左右与相邻元件预留5mm以上的间隙,方便后期插拔更换,直插引脚的长度设计兼顾了PCB焊接的牢固度与底座插接的接触面积,既不会因为引脚过长导致焊接时连锡,也不会因为引脚过短造成底座接触不良。
